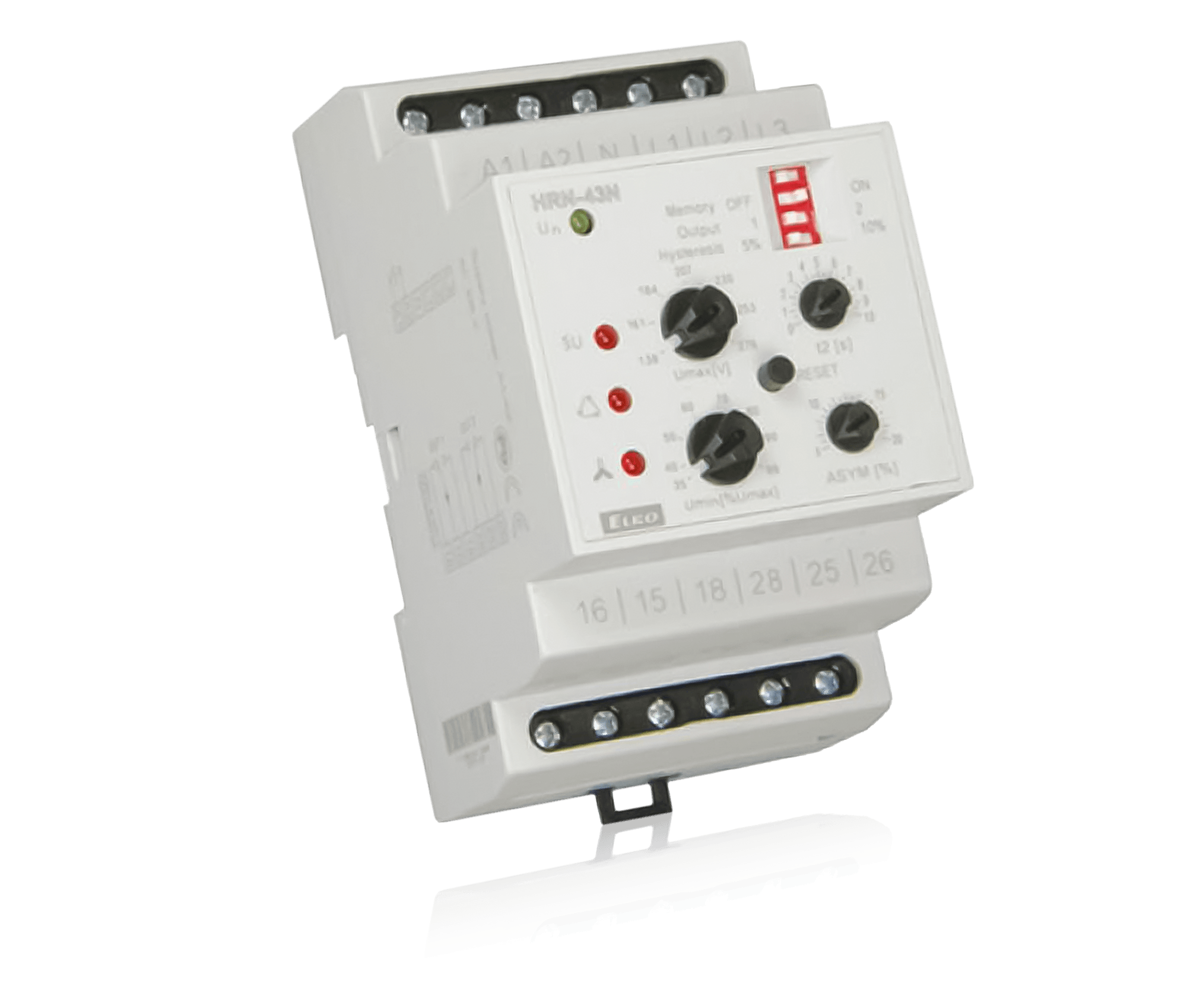

Spannungsüberwachung HRN-43 / HRN-43N

3-Phasen-Netz Spannung in 2 Bereichen: 160-276V (3x400/230V) oder 280-480V (3x400V) / HRN-43 ohne Neutralleiter / HRN-43N mit Neutralleiter

Kurzer Überblick

  • Überwachung: in 3-Phasen-Netzen
  • “SPEICHER”-Funktion - manuelle Reset-Funktion, “RESET”-Taste drücken
  • HRN-43 - für 3x400V Stromkreise (ohne Neutralleiter)
  • HRN-43N - für 3x400/230V Stromkreise (mit Neutralleiter)
  • 2 Ausgangsrelais, Funktion des 2. Relais wählbar (unabhängig / parallel)
  • fixe (t1) und einstellbare (t2) Verzögerung, um kurzfristige Ausfälle und Spitzen zu vermeiden
  • galvanisch getrennte Versorgung AC 400V, AC 230V, AC/DC 24V

Das Relais dient der Überwachung von 3-Phasen-Netzen. HRN-43N kontrolliert die Spannung zum Neutralleiter, HRN-43 kontrolliert die Spannung zwischen den Phasen. Das Relais überwacht und kontrolliert: Spannung in 2 Niveaus (Über-/Unterspannung), Phasenasymmetrie, Phasenfolge und -ausfall. Jeder Fehlerzustand wird durch eine eigene LED angezeigt. Mittels DIP-Schalter (Nr.3) ist es möglich die Funktion des zweiten Relais festzulegen - ob es unabhängig (1x Über-, 1x Unterspannung) oder parallel funktioniert. Verzögerung t1 (fix) - beim Übergang vom Fehlerzustand in den Normalzustand oder bei Spannungsausfall und t2 (einstellbar) - beim Übergang vom Normalzustand in den Fehlerzustand. Die Verzögerungen verhindern Leitungsfehler und Flimmern im Ausgang bei kurzen Spitzen im Netz.

Spannungskontrolle

Das Oberniveau Umax wird im Bereich 138-276V (resp. 240-480V beim Typ HRN-43) eingestellt und das Unterniveau Umin im Bereich 35-99% des Umax. Falls eine Phase aus dem eingestellten Bereich abweicht, schaltet das Ausgangsrelais nach der eingestellten Verzögerung (die kurzfristige Spannungsspitzen verhindert) aus. Der Ausgangsrelaiskontakt schaltet wieder ein, wenn die Spannung wieder im eingestellten Bereich liegt und die fixe Hysterese (die durch DIP-Schalter in 2 Niveaus einstellbar ist) überschreitet.

Phasenfolge

Kontrolliert die richtige Phasenfolge. Bei unerwünschter Änderung wird der Ausgangskontakt ausgeschaltet, nach Geräteeinschaltung mit falscher Phasenfolge wird der Ausgangskontakt immer ausgeschaltet.

Asymmetrie

Der Asymmetrieanteil zwischen den einzelnen Phasen wird im Bereich 5-20% eingestellt. Bei Überschreitung der eingestellten Asymmetrie schaltet der Ausgangsrelaiskontakt aus und die LED, welche die Asymmetrie anzeigt, leuchtet. Verzögerung t1 und t2 und Hysterese kommen beim Übergang in den Normalzustand zum Tragen.

Elektrotechnische Daten

Betriebsspannung AC 110 V, AC 230 V, AC 400 V oder AC/DC 24 V (AC 50-60Hz)
Leistungsaufnahme max. 4,5 VA
Schaltausgang 250 V AC1 / 24 V DC
Mechanische Lebensdauer 3 x 10^7
Anschluss Schraubklemmen 2,5mm²
Max. Umgebungstemperatur -20 bis +55°C
Lagertemperatur -30 bis +70°C
Schutzart IP40
Spannungsbegrenzungsklasse III
Verschmutzungsgrad 2

Bauform, Abmessungen, Gewicht

Bauform REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 3TE
Abmessungen BxHxT 90x52x65mm
Gewicht 239g

Bestelldaten und Konformität

Typenbezeichnung HRN-43 / HRN-43N
Artikelnummer EL200158 / EL200160
Fabrikat Elko
Konformität CE

Potis

PotiFunktion
Umax [V] Umax Einstellung
t2 [s]Verzögerung t2
Umin [%Umax]Umin Einstellung
ASYM [%]Einstellung Asymmetrie 5-20 %

DIP-Schalter

DIP ZustandEinstellung
DIP-1ohne Funktion
DIP-2OFFSpeicher-Funktion inaktiv
ONSpeicher-Funktion aktiv
DIP-312. Relais parallel
22. Relais unabhängig
DIP-45%Hysterese-Einstellung 5%
10%Hysterese-Einstellung 10%

Funktionsanzeigen (LEDs am Modul)

BezeichnungBedeutung
UnVersorgungsspannung
<>UAnzeige Unter-, Überspannung, Ausfall
PfeileAnzeige Phasenfolge
SternAsymmetrieanzeige

Anschlussbelegung

6-poliger Anschluss

A1 Versorgung
A2 Versorgung
N N Überwachung (nur bei HRN-43N)
L1 L1 Überwachung
L2 L2 Überwachung
L3 L3 Überwachung

6-poliger Anschluss

15 1. Relais 250V (Wurzel)
16 1. Relais 250V (Öffner)
18 1. Relais 250V (Schließer)
25 2. Relais 250V (Wurzel)
26 2. Relais 250V (Öffner)
28 2. Relais 250V (Schließer)
