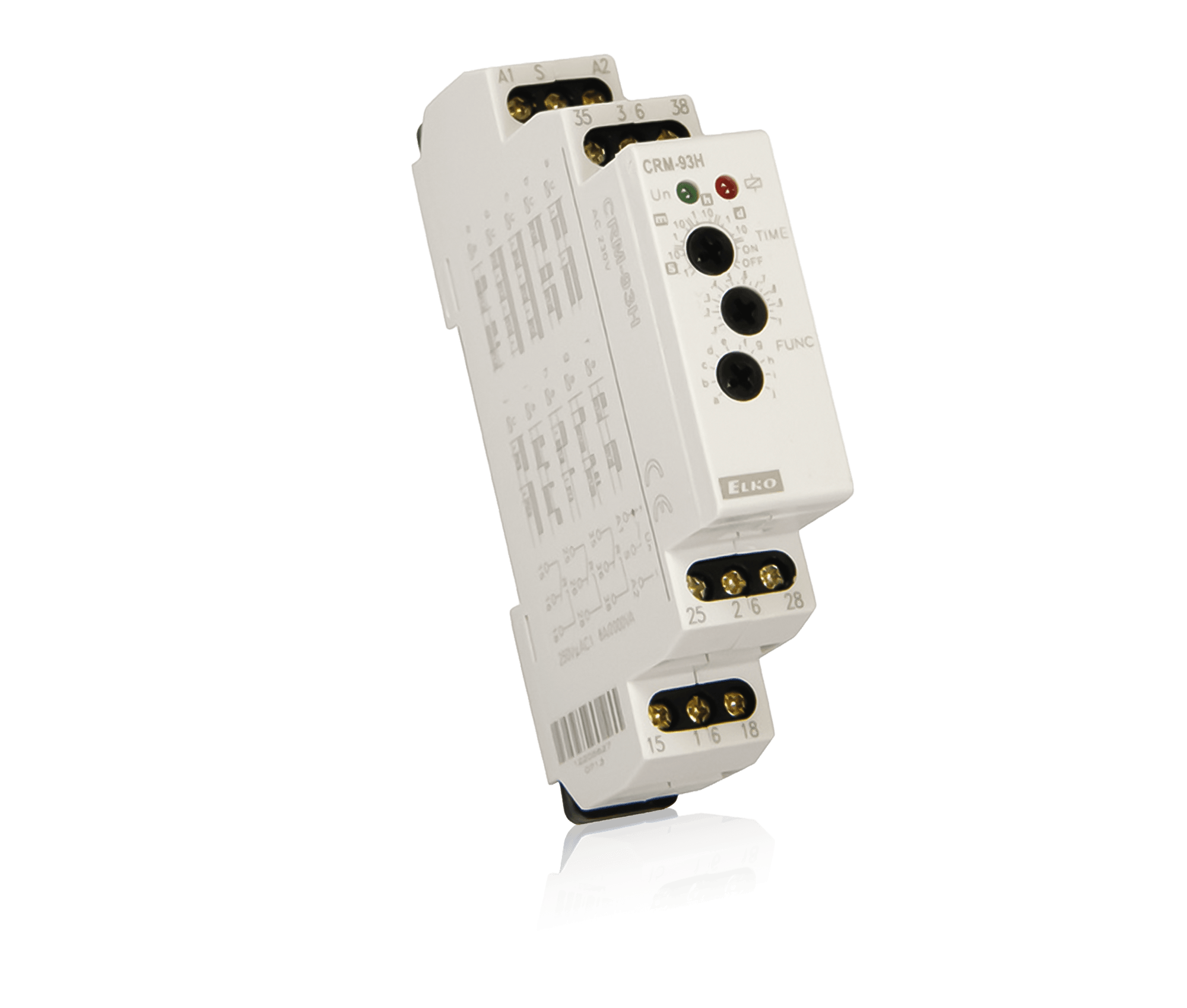

Multifunktionszeitrelais CRM-93H

Multifunktionsrelais, Ausgangskontakte: 3x Wechsler 8A

Kurzer Überblick

  • Multifunktionszeitrelais für elektrische Anlagen
  • erfüllt alle Anforderungen eines Zeitrelais
  • 10 Funktionen: Ansprechverzögerung, Rückfallverzögerung, Impulsgenerator...
  • Zeitskala 0,1s-10 Tage

Multifunktionszeitrelais für elektrische Anlagen, Beleuchtungs-, Heizungs-, Motoren-, Pumpen- und Ventilatorsteuerung aufgrund der Komplexität des Gerätes (10 Funktionen, 10 Zeitbereiche, UNI-Spannung, 3x8A Kontakte). Universale Versorgungsspannung AC/DC 12-240V oder AV 230V.

Funktionen:

aAnsprechverzögerung nach Zuführung der Versorgungsspannung
bRückfallverzögerung nach Zuführung der Versorgungsspannung
cTaktgeber Pausenbeginnend nach Zuführung der Versorgungsspannung
dTaktgeber Impulsbeginnend nach Zuführung der Versorgungsspannung
eRückfallverzögerung – nach Ausschaltung des Steuereingangs
fRückfallverzögerung – reagiert auf das EIN-Signal des Steuerkontaktes mit der eingestellten Zeit ungeachtet des Eingangssignals
gRückfallverzögerung (t) nach Ausschaltung des Steuerkontaktes
hEin-/Rückfallverzögerung – reagiert auf Steuerkontakt
iImpulsrelais
jImpulsgenerator

Elektrotechnische Daten

Betriebsspannung AC/DC 12 - 240 V (AC 50 - 60 Hz)
Leistungsaufnahme AC 0.7 - 3 VA / DC 0.5 - 1.7 W
Schaltausgang 250 V AC1 (8A)/ 24 V DC
Mechanische Lebensdauer 3 x 10^7
Anschluss Schraubklemmen 2,5mm²
Max. Umgebungstemperatur -20°C bis +55°C
Lagertemperatur -30°C bis +70°C
Schutzart IP 40 aus der Frontplatte / IP 20 Klemme
Spannungsbegrenzungsklasse III
Verschmutzungsgrad 2

Bauform, Abmessungen, Gewicht

Bauform REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 1TE
Abmessungen BxHxT 17,6x90x64mm
Gewicht 51g

Bestelldaten und Konformität

Typenbezeichnung CRM-93H
Artikelnummer EL100202
Fabrikat Elko
Konformität CE

Potis

PotiFunktion
TIMEGrobe Zeiteinstellung
TIMEFeine Zeiteinstellung
FUNCFunktionseinstellung

Funktionsanzeigen (LEDs am Modul)

Ausgangsanzeige: Multifunktions-LED-Diode rot, blinkt oder leuchtet je nach Schaltzustand.


Anschlussbelegung

3-poliger Anschluss

A1 Versorgung AC/DC 12-240 V
S Steuereingang
A2 Versorgung AC/DC 12-240 V

3-poliger Anschluss

15 Schaltausgang 250V (Wurzel)
16 Schaltausgang 250V (Öffner)
18 Schaltausgang 250V (Schließer)

3-poliger Anschluss

25 Schaltausgang 250V (Wurzel)
26 Schaltausgang 250V (Öffner)
28 Schaltausgang 250V (Schließer)

3-poliger Anschluss

35 Schaltausgang 250V (Wurzel)
36 Schaltausgang 250V (Öffner)
38 Schaltausgang 250V (Schließer)
