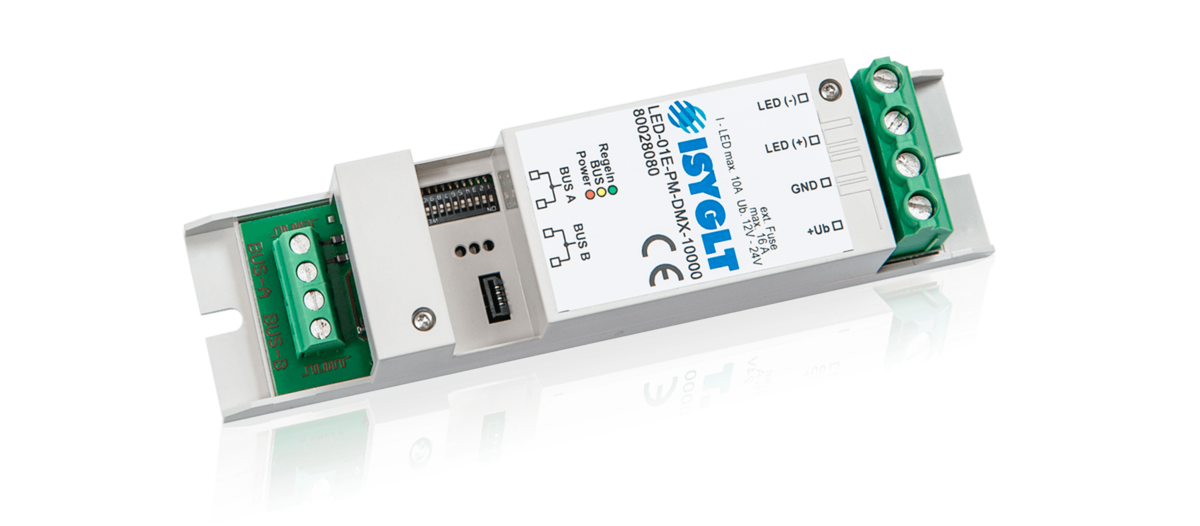

LED-Dimmer LED-01E-PM-DMX-10000

LED-Dimmer mit einem Konstantspannungs-Ausgang, CV (constant voltage) mit maximal 10000mA. Dimmung 0-100% hochauflösend.

Kurzer Überblick

  • 1 Dimmkanal max. 24V 10000mA
  • Dimmung 0-100%
  • Protokoll ISYGLT oder DMX512 16Bit
  • einstellbare Dimmfrequenz

Der LED-Dimmer wurde zur Ansteuerung von LED-Leuchten mit Festspannungsanschluss (in den LEDs integrierte Stromregelung) wie z.B. bei LED-Stripes entwickelt. Damit ist es möglich, bei einer Dimmauflösung von 16 Bit (interne Auflösung bei ISYGLT-Betrieb), die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern.
Der LED-Dimmer kann durch Parametrierung von Geschwindigkeitsberechnung auf absolute Zeitberechnung gesetzt werden. Hiermit sind alle erdenklichen Steuerungsaufgaben einfach realisierbar.

Der LED-Dimmer kann wahlweise am ISYGLT-BUS oder DMX512-BUS betrieben werden.

Der im DMX übliche GND-Anschluss auf PIN 1 wird nicht benötigt und demzufolge auch nicht angeschlossen.

Folgende Funktionen können durch den LED-Dimmer selbständig ausgeführt werden:

  • Berechnung der Anstiegszeiten von 0,5 Sekunden bis 12 Stunden
  • Selbständiges Fahren von momentanen IST-Werten zu vorgegebenen SOLL-Werten mit einer vorgegebenen Geschwindigkeit (optional in vorgegebener Zeit)
  • Rückmeldung "Sollwert erreicht" nach der Durchführung von Zeitfunktionen
  • Stop-Funktion während der Durchführung von Zeitfunktionen
  • OVERSAMPLING-Fehlerkorrektur: Mit dem sogenannten "OVERSAMPLING" korrigiert das Modul selbständig die durch die Zyklenzeiten des BUS-Systems verursachten Sprünge der Dimmwerte. Dazu werden die Dimmwerte zwischen den BUS-Zyklen durch Linearisierung in die Auflösung von 16 Bit zurücktransformiert. Dadurch wird z.B. ein Flackern bei der Ansteuerung von Dimmern vermieden. Bei der Programmierung wird das OVERSAMPLING als SOFT-Funktion bezeichnet.
  • Durchführung von Blinkfunktionen
  • Anpassung an verschiedene LED-Module
  • Berechnung von definierten und definierbaren Kurven
  • Berechnung der Min- und Max-Einstellungen zur Nutzung der vollen 16-Bit-Breite
  • Komplexe Notbetriebsfunktion

Elektrotechnische Daten

Betriebsspannung 12V oder 24V für die Versorgung der LEDs je nach Type!
Absicherung max. 16A bei Umax 24V DC
Stromaufnahme max. 30mA ohne Last
Ausgang 1 Kreis mit max. 24V / 10A / max. 240W
NPN schaltend (- Regelung) Vorsicherung max. 16A, externes Netzteil nötig
BUS-Ansteuerung ISYGLT / DMX512
Leitungslänge Speisung
zu LED-Dimmer
max. 20m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten)
Leitungslänge LED-Dimmer
bis zur letzten LED
max. 40m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten)
Dimmauflösung 16 Bit
Subnet (RS-485) max. 5,6V Begrenzung durch Z-Dioden
Anschluss Schraubklemmen Speisung und LED max. 4mm², BUS 1,5mm²
Betriebstemperatur -10...+45°C
Lagertemperatur -25...+70°C
Luftfeuchte 0...85 % r.F. nicht kondensierend
Schutzart IP 10

Bauform, Abmessungen, Gewicht

Bauform Kunststoffgehäuse für Leuchteneinbau
Abmessungen LxBxH 140x35x27mm
Gewicht 70g

Bestelldaten und Konformität

Typenbezeichnung LED-01E-DMX-PM-10000
Artikelnummer 80028080
Fabrikat ISYGLT
Konformität CE

DIP-Schalter ISYGLT-BUS-Betrieb

SchalterFunktionBeschreibung
DIP 1Protokoll 1OFF
DIP 2ReserveOFF
DIP 3ReserveOFF
DIP 4Adressbit 7Moduladresse (höchstes Bit)
DIP 5Adressbit 6Moduladresse
DIP 6Adressbit 5Moduladresse
DIP 7Adressbit 4Moduladresse
DIP 8Adressbit 3Moduladresse
DIP 9Adressbit 2Moduladresse
DIP 10Adressbit 1Moduladresse (niedrigstes Bit)

DIP-Schalter DMX512-Betrieb

DMX-Betrieb mit Verzögerung (Oversampling der 8-Bit- auf 16-Bit-Werte)
Default 50ms, per Parametrierung einstellbar von 10ms bis 1s, sowie "Soft"

SchalterFunktionBeschreibung
DIP 1Protokoll 1ON
DIP 2Adressbit 9Moduladresse (höchstes Bit)
DIP 3Adressbit 8Moduladresse
DIP 4Adressbit 7Moduladresse
DIP 5Adressbit 6Moduladresse
DIP 6Adressbit 5Moduladresse
DIP 7Adressbit 4Moduladresse
DIP 8Adressbit 3Moduladresse
DIP 9Adressbit 2Moduladresse
DIP 10Adressbit 1Moduladresse (niedrigstes Bit)



Beispiel zur DMX-Adressen-Einstellung

DIP-SchalterAusgabe
Adresse 1000000001DMX-Kanal 1
Adresse 10 000001010DMX 10
Adresse 127001111111DMX 127
Adresse 510111111110DMX 510

Funktionsanzeigen (LEDs am Modul)

LEDBezeichnungZustandBedeutung
rotPOWERAuskeine Betriebsspannung
EinBetriebsspannung, kein Fehler
BlinkenSignalisierung Parameterfehler
gelbBUSAusFehler BUS-Verdrahtung
EinFehler BUS-Kommunikation (Adresse nicht erkannt)
Blinkenstörungsfreie Datenübertragung über die BUS-Leitung
grünRegelnONsignalisiert, dass der Dimmkanal aktiv ist


Parametrierung mit ProgrammDesigner

Im ISYGLT ProgrammDesigner bestehen vielfältige Parametriermöglichkeiten:

  • Einstellung diverser Dimmkurven
  • Einstellung von Blendzeiten
  • Berechnung der Blendzeiten
  • Minimal- und Maximalwerte
  • Anpassung der PWM-Frequenz
  • Notbetriebsfunktionen
  • Blitzmode

Anschlussbelegung

Klemmen LED-Seite

+Ub Spannungseingang + für LED-Versorgung
GND Spannungseingang - für LED-Versorgung
LED (+) Anode (+) der LED
LED (-) Kathode (-) der LED

Klemmen BUS-Seite

A Subnet (BUS A, RS-485)
A Subnet (BUS A, RS-485)
B Subnet (BUS B, RS-485)
B Subnet (BUS B, RS-485)
