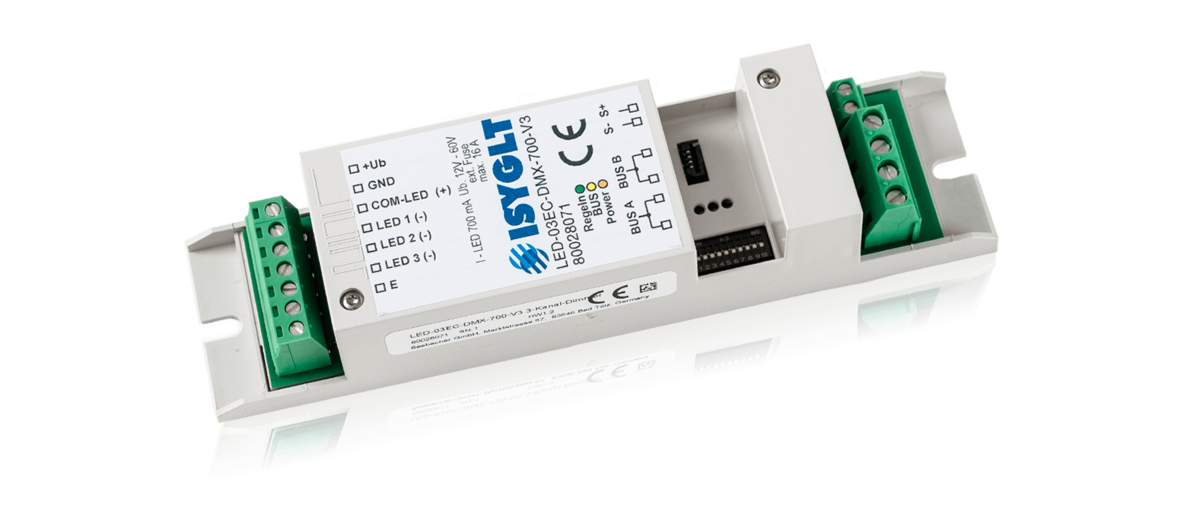

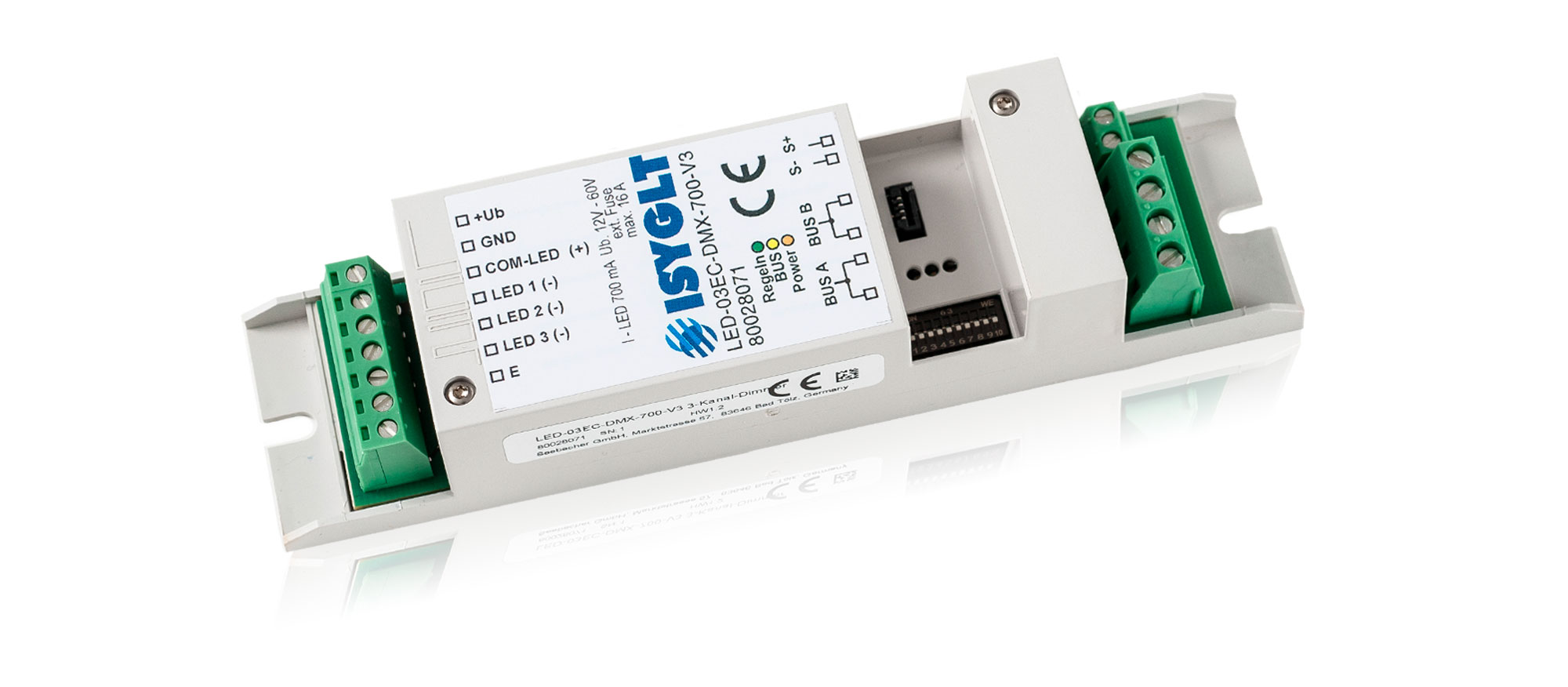

LED-Dimmer LED-03EC-DMX-700-V3

LED-Dimmer mit 3 unabhängigen Konstantstrom-Ausgängen, CC (constant current) 700mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW).

Kurzer Überblick

  • 3 Dimmkanäle 700mA
  • Dimmung 0-100%
  • Protokoll ISYGLT oder DMX512
  • einstellbare Dimmfrequenz

Der LED-Dimmer wurde zur Ansteuerung von 3 LED-Leuchten 700mA entwickelt. Damit ist es möglich, bei einer Dimmauflösung von 16 Bit (interne Auflösung bei ISYGLT-Betrieb), die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern.
Der LED-Dimmer kann durch Parametrierung pro Kanal von Geschwindigkeitsberechnung auf absolute Zeitberechnung gesetzt werden. Hiermit sind alle erdenklichen Steuerungsaufgaben, vom einzelnen Lichtdimmen bis hin zur Verwendung für aufwändige Licht- und Farbszenarien, einfach realisierbar.

Der LED-Dimmer kann wahlweise am ISYGLT-BUS oder DMX512-BUS betrieben werden.

Der im DMX übliche GND-Anschluss auf PIN 1 wird nicht benötigt und demzufolge auch nicht angeschlossen.

Folgende Funktionen können durch den LED-Dimmer selbständig ausgeführt werden:

  • Berechnung der Anstiegszeiten von 0,5 Sekunden bis 12 Stunden
  • Farbtreues Dimmen unter Angabe der Farbe über den gesamten Helligkeitsbereich
  • Selbständiges Fahren von momentanen IST-Werten zu vorgegebenen SOLL-Werten mit einer vorgegebenen Geschwindigkeit (optional in vorgegebener Zeit)
  • Rückmeldung "Sollwert erreicht" nach der Durchführung von Zeitfunktionen
  • Stop-Funktion während der Durchführung von Zeitfunktionen
  • OVERSAMPLING-Fehlerkorrektur: Mit dem sogenannten "OVERSAMPLING" korrigiert das Modul selbständig die durch die Zyklenzeiten des BUS-Systems verursachten Sprünge der Dimmwerte. Dazu werden die Dimmwerte zwischen den BUS-Zyklen durch Linearisierung in die Auflösung von 16 Bit zurücktransformiert. Dadurch wird z.B. ein Flackern bei der Ansteuerung von Dimmern vermieden. Bei der Programmierung wird das OVERSAMPLING als SOFT-Funktion bezeichnet.
  • Durchführung von Blinkfunktionen
  • Anpassung an verschiedene LED-Module
  • Berechnung von definierten und definierbaren Kurven
  • Berechnunh der Min- und Max-Einstellungen pro Kanal zur Nutzung der vollen 16-Bit-Breite
  • Komplexe Notbetriebsfunktion

Elektrotechnische Daten

Betriebsspannung 12V bis 55V DC impulsfest ! für Power-LEDs
Havarie-Eingang 12V bis 55V DC
Absicherung max. 16A bei Umax 55V DC
Stromaufnahme max. 750mA pro LED-Kreis, BUS-Schnittstelle 10mA
Ausgang 3 Kreise mit je 700mA für LEDs
Die nötige Spannung für Reihenschaltungen von LEDs ist jeweils aus den
entsprechenden Datenblättern der LED-Hersteller zu entnehmen.
Die Versorgungsspannung muss 25% höher sein als die Flussspannung der LED.
BUS-Ansteuerung ISYGLT / DMX512 (weitere auf Anfrage)
Leitungslänge Speisung
zu LED-Dimmer
max. 20m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten)
Leitungslänge LED-Dimmer
bis zur letzten LED
max. 50m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten)
Dimmauflösung 16 Bit
Subnet (RS-485) max. 5,6V Begrenzung durch Z-Dioden
Anschluss Schraubklemmen 1,5mm²
Betriebstemperatur -10...+45°C
Lagertemperatur -25...+70°C
Luftfeuchte 0...85 % r.F. nicht kondensierend
Schutzart IP 10

Bauform, Abmessungen, Gewicht

Bauform Kunststoffgehäuse für Leuchteneinbau
Abmessungen LxBxH 140x31x23mm
Gewicht 80g

Bestelldaten und Konformität

Typenbezeichnung LED-03EC-DMX-700-V3
Artikelnummer 80028071
Fabrikat ISYGLT
Konformität CE

DIP-Schalter ISYGLT-BUS-Betrieb

SchalterFunktion Beschreibung
DIP 1Protokoll 1OFF
DIP 2Protokoll 2OFF
DIP 3ReserveOFF
DIP 4Adressbit 7Moduladresse (höchstes Bit)
DIP 5Adressbit 6Moduladresse
DIP 6Adressbit 5Moduladresse
DIP 7Adressbit 4Moduladresse
DIP 8Adressbit 3Moduladresse
DIP 9Adressbit 2Moduladresse
DIP 10Adressbit 1Moduladresse (niedrigstes Bit)

DIP-Schalter DMX512-Betrieb



DMX-Betrieb ohne Verzögerung

SchalterFunktionBeschreibung
DIP 1Protokoll 1OFF
DIP 2Protokoll 2ON



DMX-Betrieb mit Verzögerung (Oversampling der 8-Bit- auf 16-Bit-Werte)
Default 50ms, per Parametrierung einstellbar von 10ms bis 1s, sowie "Soft"

SchalterFunktionBeschreibung
DIP 1Protokoll 1ON
DIP 2Protokoll 2ON
DIP 3Adressbit 8Moduladresse (höchstes Bit)
DIP 4Adressbit 7Moduladresse
DIP 5Adressbit 6Moduladresse
DIP 6Adressbit 5Moduladresse
DIP 7Adressbit 4Moduladresse
DIP 8Adressbit 3Moduladresse
DIP 9Adressbit 2Moduladresse
DIP 10Adressbit 1Moduladresse (niedrigstes Bit)


Mit den DIP-Schaltern 3 bis 10 wird die DMX-Adresse festgelegt. Die eingestellte Adresse, multipliziert mit 3 und addiert mit 1, entspricht der ersten von 3 aufeinander folgenden DMX-Adressen:
- Adresse 0, 00000000 = DMX 1, 2 und 3
- Adresse 1, 00000001 = DMX 4, 5 und 6
- Adresse 169, 10101001 = DMX 508, 509 und 510
Bei höheren Schalterstellungen wird die Adresse immer auf Kanal 508...510 begrenzt.


Funktionsanzeigen (LEDs am Modul)

Fall 1 - ohne Temperatursensor (Parametereinstellung)

LEDBezeichnungZustandBedeutung
rotPOWERAuskeine Betriebsspannung
EinBetriebsspannung, kein Fehler
BlinkenSignalisierung Parameterfehler
gelbBUSAusFehler BUS-Verdrahtung
EinFehler BUS-Kommunikation (Adresse nicht erkannt)
Blinkenstörungsfreie Datenübertragung über die BUS-Leitung
grünRegelnBlinkensignalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist)


Fall 2 - mit Temperatursensor (Parametereinstellung)

LEDBezeichnungZustandBedeutung
rotPOWERAus Übertemperatur und Abschaltung des LED-Dimmers
Ein Sensor ok und Temperatur ok
normales Blinkenkein Sensor angeschlossen
langsames BlinkenÜbertemperatur, LED-Dimmer regelt zurück
schnelles BlinkenÜbertemperatur, kurz vor Abschaltung
gelbBUSAusFehler BUS-Verdrahtung
EinFehler BUS-Kommunikation (Adresse nicht erkannt)
Blinkenstörungsfreie Datenübertragung über die BUS-Leitung
grünRegelnBlinkensignalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist)


Parametrierung mit ProgrammDesigner

Im ISYGLT ProgrammDesigner bestehen vielfältige Parametriermöglichkeiten:

Betriebsarten:

  • 3 Einzelkanäle
  • RGB Rot, Grün, Blau
  • Online-Funktionsumschaltung über Sonderzeitkonstante an Kanal 2

Einstellung diverser Dimmkurven

Minimal- und Maximalwerte


Anschlussbelegung

Klemmen LED-Seite

+Ub Spannungseingang + für LED-Versorgung
GND Spannungseingang - für LED-Versorgung
COM-LED (+) Gemeinsame Anode (+) der Power-LED
LED 1 (-) Kathode (-) für Power-LED Kanal 1
LED 2 (-) Kathode (-) für Power-LED Kanal 2
LED 3 (-) Kathode (-) für Power-LED Kanal 3
E Notbetriebseingang (Havarie) (Brücke gegen COM+)

Klemmen BUS-Seite

A Subnet (BUS A, RS-485)
A Subnet (BUS A, RS-485)
B Subnet (BUS B, RS-485)
B Subnet (BUS B, RS-485)
S- Temperatursensor -
S+ Temperatursensor +
