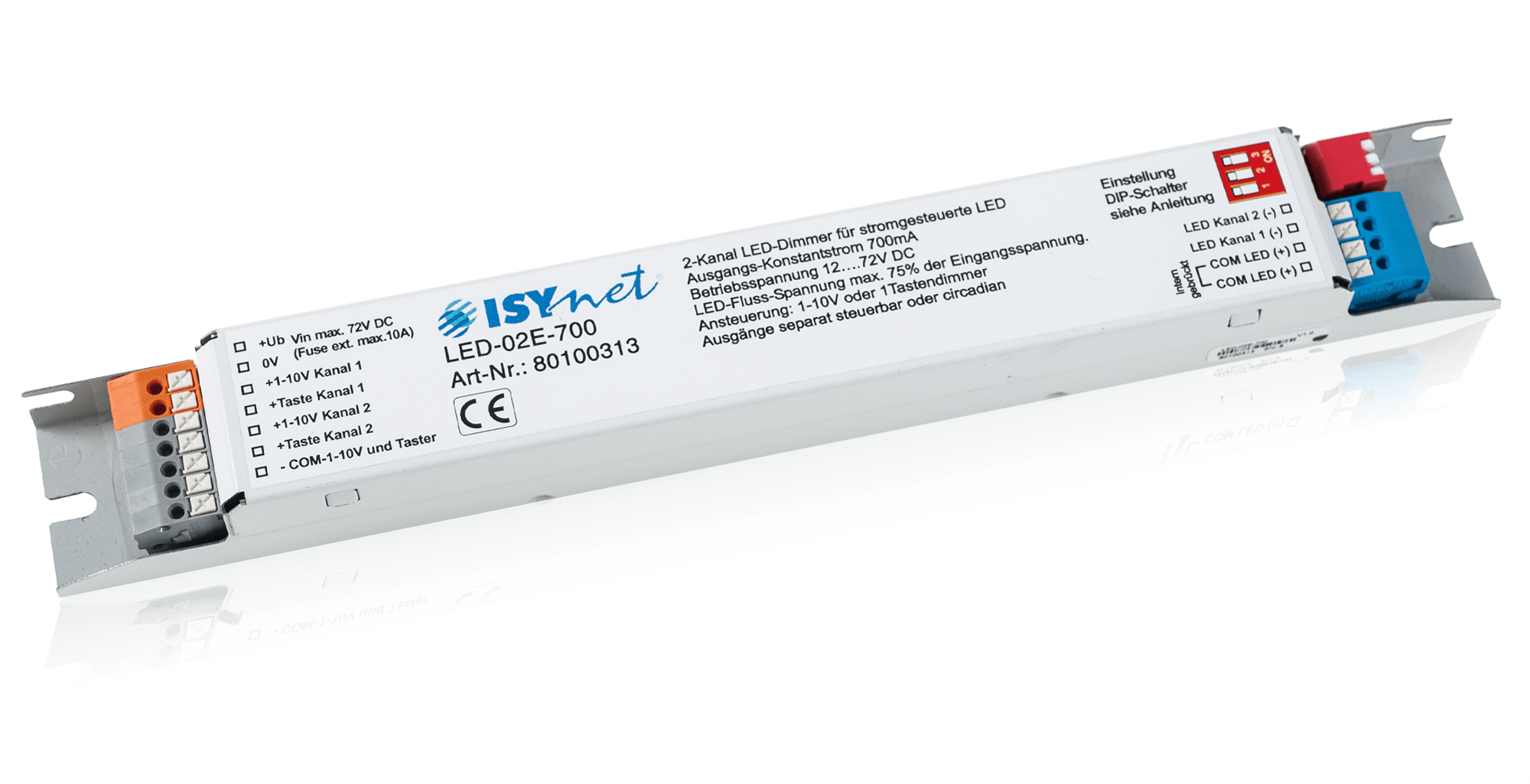

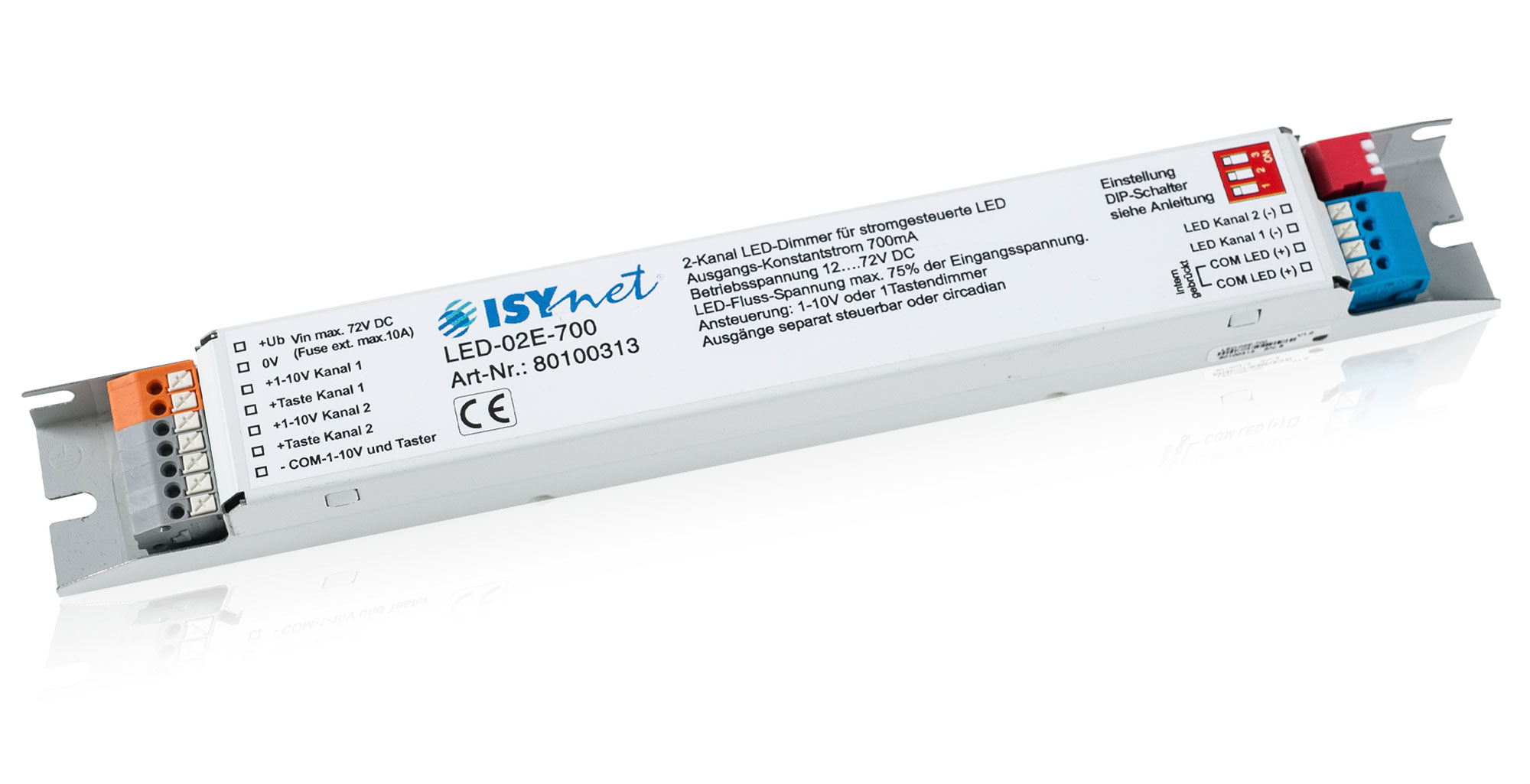

LED-Dimmer LED-02E-700

LED-Dimmer mit 2 Ausgängen für stromgesteuerte LEDs mit einem Konstantstrom von je 700mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW).

Kurzer Überblick

  • 2 Dimmkanäle für LEDs 12-72V, max. 700mA
  • Dimmung 0-100%
  • 1-10V-Potentiometer
  • Drucktasten

Der 2-Kanal-LED-Dimmer wurde für Power-LEDs und LED-Leuchten entwickelt, die mit 700mA Konstantstrom betrieben werden. Seitens der Steuerfunktionen stehen Stand-Alone-Anwendungen im Vordergrund. Es sind 6 verschiedene Betriebs- bzw. Bedienarten einstellbar.

Die Betriebsarten gliedern sich in:

  1. Getrennte Steuerung beider Kanäle per 1-10V-Potentiometer oder Drucktasten.
  2. Gekoppelte Steuerung beider Kanäle für circadiane (Farbtemperatur) Lichtsteuerung. In dieser Anwendung erfolgt am ersten Kanal der Anschluss von warmweißen (z. B. 2700K) und am zweiten Kanal der Anschluss von kaltweißen (z. B. 6000K) LEDs. Steuerbar ist hier dann die Helligkeit von 0-100% und das Farbtemperaturverhältnis (2700K bis 6000K).

Für den Betrieb wird zusätzlich ein externes Netzteil benötigt. Dieses ist je nach Art der verwendeten LEDs zu dimensionieren.

Elektrotechnische Daten

Betriebsspannung 18V DC bis 72V DC
Eingangsstrom (Dimmstellung 100%) Imax bei Kurzschluss an COM Anode (+)  I = 4 A (Imax)
Ausgang kurzschlusssicher
Standby Eingangsstrom (Dimmstellung 0%) bei Ub = 24V -> I = 13mA -> (Standbyleistung = 320mW)
bei Ub = 48V -> I = 8mA -> (Standbyleistung = 384mW)
Ausgangsstrom 700mA je Kanal (Konstantstrom)
Ausgangsspannung Flussspannung der LEDs pro Kanal darf max. 75% der Eingangsspannung betragen!
PWM-Frequenz 240Hz
PWM-Auflösung 15Bit
Leitungslänge Speisung
zu LED-Dimmer
max. 20m / max. 1,5mm²
Leitungslänge LED-Dimmer
bis zur letzten LED
max. 50m / LEDs max. 1,5mm²  (Spannungsabfall beachten!)
Montage Leuchteneinbau
Max. Umgebungstemperatur -20°C bis +60°C
Lagertemperatur -25°C bis +70°C
Luftfeuchte max. 95 % r.F. nicht kondensierend
SELV erfüllt, wenn Stromversorgung SELV ist

Bauform, Abmessungen, Gewicht

Bauform Leuchteneinbaugehäuse
Abmessungen LxBxH 230 x 30 x 21 mm
Gewicht 110g

Bestelldaten und Konformität

Typenbezeichnung LED-02E-700
Artikelnummer 80100313
Fabrikat ISYnet
Konformität CE

DIP-Schalter

DIP-1DIP-2DIP-3Funktion
OFFOFFOFFMode 1: Dimmen und Schalten mit 1-10V-Potis
OFFOFFONMode 2: Dimmen und Schalten mit 1-10V-Potis und Tastern
OFFONOFFMode 3: Dimmen und Schalten mit Tastern (Eintasten-Dimmer)
ONOFFOFFMode 4: Circadiane Beleuchtung - Dimmen und Schalten mit 1-10V-Potis
ONOFFONMode 5: Circadiane Beleuchtung - Dimmen mit E-Potis und Schalten mit Taster
ONONOFFMode 6: Circadiane Beleuchtung - Dimmen und Schalten mit Tastern (Eintasten-Dimmer)

Verwendung zur Steuerung von 2 unabhängigen Einzelkanälen

Anschluss Netzteil und LED-Last für Einzeldimmung 2 Kanäle


Mode 1: Dimmen und Schalten mit 1-10V-Potis



Hier wird mit den Potis jeweils die Helligkeit des Kanals geregelt. Bei Linksanschlag des Potis wird ausgeschalten.


Mode 2: Dimmen und Schalten mit 1-10V-Potis und Tastern



In diesem Mode kann die Helligkeit der Kanäle mit je einem 1-10V-Poti eingestellt werden. Das Ein-/Ausschalten wird durch je einen Taster realisiert. Sollten mehrere Bedienstellen im Raum nötig sein, sind weitere Taster parallel anschließbar.


Mode 3: Dimmen und Schalten mit Tastern (Eintasten-Dimmer)



Kurzes Betätigen eines Tasters (<0,5s) schaltet das Leuchtmittel des entsprechenden Kanals ein bzw. aus. Das Dimmen der Leuchtmittel erfolgt durch langes Betätigen der jeweiligen Taste (>0,5s). Jedes Unterbrechen des Dimmvorgangs (Loslassen der Taste) schaltet die Dimmrichtung (UP ↔ DOWN) um.

Die Dimmer können mit 2 verschiedenen Tastenmodi betrieben werden. Die Modi sind für jeden Kanal einzeln durch den Kunden programmierbar:

Tastenmode 1: Einschalten mit 100% (Auslieferungszustand)

  • Der Dimmer schaltet immer mit 100% Dimmlevel ein.
  • Einstellung Tastenmode 1:
    1. Dimmer einschalten
    2. Dimmen auf Max-Wert und die Dimmtaste weiter (ca. 30s) gedrückt halten, bis das Leuchtmittel 6x blinkt

Tastenmode 2: Einschalten mit letztem Ausschaltwert (optional einstellbar)

  • Der Dimmer schaltet immer mit dem jeweils letzten Ausschaltwert ein.
  • Einstellung Tastenmode 2:
    1. Dimmer einschalten
    2. Dimmen auf Min-Wert und die Dimmtaste weiter (ca. 30s) gedrückt halten, bis das Leuchtmittel 3x blinkt

Verwendung zur Steuerung einer circadianen Beleuchtung

Anschluss Netzteil und LED-Last für circadiane Beleuchtung


Mode 4: Circadiane Beleuchtung - Dimmen und Schalten mit 1-10V-Potis



Mit dem ersten Poti wird die Helligkeit der Leuchtmittel eingestellt. Beim Dimmen bleibt die Lichtfarbe konstant.

Das zweite Poti steuert die Lichtfarbe, beim Verändern bleibt die Helligkeit konstant.


Mode 5: Circadiane Beleuchtung - Dimmen mit E-Potis und Schalten mit Tastern



In diesem Mode kann die Helligkeit bzw. die Farbe der circadianen Beleuchtung mit je einem E-Poti eingestellt werden. Das Ein-/Ausschalten wird durch einen Taster realisiert.

Sollten mehrere Bedienstellen im Raum nötig sein, sind weitere Taster parallel anschließbar.


Mode 6: Circadiane Beleuchtung - Dimmen und Schalten mit Tastern (Eintasten-Dimmer)



Kurzes Betätigen einer Taste (<0,5s) schaltet die Beleuchtung ein bzw. aus. Das Dimmen der Helligkeit bzw. der Farbe der Beleuchtung erfolgt durch langes Betätigen der Taste (>0,5s). Jedes Unterbrechen eines Dimmvorgangs (Loslassen der Taste) schaltet die Dimmrichtung (UP ↔ DOWN) um.

Die Dimmer für Helligkeit und Farbe können mit 2 verschiedenen Tastenmodi betrieben werden. Die Tastenmodi sind einzeln für Helligkeit und Farbe durch den Kunden programmierbar:

Einstellungen Tastenmodi für Helligkeit

  • Tastenmode 1 (Helligkeit): Einschalten mit 100% (Auslieferungszustand):
  • Der Dimmer schaltet immer mit 100% Dimmlevel ein.
  • Einstellung Tastenmode 1:
    1. Dimmer einschalten
    2. Dimmen auf Max-Wert und die Dimmtaste weiter (ca. 30s) gedrückt halten, bis das Leuchtmittel 6x blinkt.
  • Tastenmode 2 (Helligkeit): Einschalten mit letztem Ausschaltwert (optional einstellbar):
  • Der Dimmer schaltet immer mit dem jeweils letzten Ausschaltwert ein.
  • Einstellung Tastenmode 2:
    1. Dimmer einschalten
    2. Dimmen auf Min-Wert und die Dimmtaste weiter (ca. 30s) gedrückt halten, bis das Leuchtmittel 3x blinkt

Einstellungen Tastenmodi für Farbe

  • Tastenmode 1 (Farbe): Einschalten mit Mischfarbe 50/50 (Auslieferungszustand):
  • Der Dimmer schaltet immer mit Mischfarbe (50% Warm und 50% Kalt) ein.
  • Einstellung Tastenmode 1:
    1. Dimmer einschalten
    2. Dimmen (Farbe) auf „Kalt“ und die Dimmtaste weiter (ca. 30s) gedrückt halten, bis das Leuchtmittel 6x zwischen „Warm“ und „Kalt“ hin- und herschaltet
  • Tastenmode 2 (Farbe): Einschalten mit Farbe des letzten Ausschaltvorgangs (optional einstellbar):
  • Der Dimmer schaltet immer mit der beim letzten Ausschalten eingestellten Farbe ein.
  • Einstellung Tastenmode 2:
    1. Dimmer einschalten
    2. Dimmen (Farbe) auf „Warm“ und die Dimmtaste weiter (ca. 30s) gedrückt halten, bis das Leuchtmittel 3x zwischen „Warm“ und „Kalt“ hin- und herschaltet

Anschlussbelegung

Klemmen Spannungs-Seite

+Ub Vin Betriebsspannung 12 - 72V DC
0V Betriebsspannung
+1-10V Kanal 1 Anschluss externes Poti (1-10V) (siehe Betriebsmodi) Kanal 1
+Taste Kanal 1 Eingang Schaltkontakt (siehe Betriebsmodi) Kanal 1
+1-10V Kanal 2 Anschluss externes Poti (1-10V) (siehe Betriebsmodi) Kanal 2
+Taste Kanal 2 Eingang Schaltkontakt (siehe Betriebsmodi) Kanal 2
-COM-1-10V u. Taster Gemeinsames Potential für Potis und Taster

Klemmen LED-Seite

LED Kanal 1 (-) Kathode (-) Kanal 1
LED Kanal 2 (-) Kathode (-) Kanal 2
COM LED (+) Gemeinsame Anode (+) LED (intern gebrückt)
COM LED (+) Gemeinsame Anode (+) LED (intern gebrückt)
