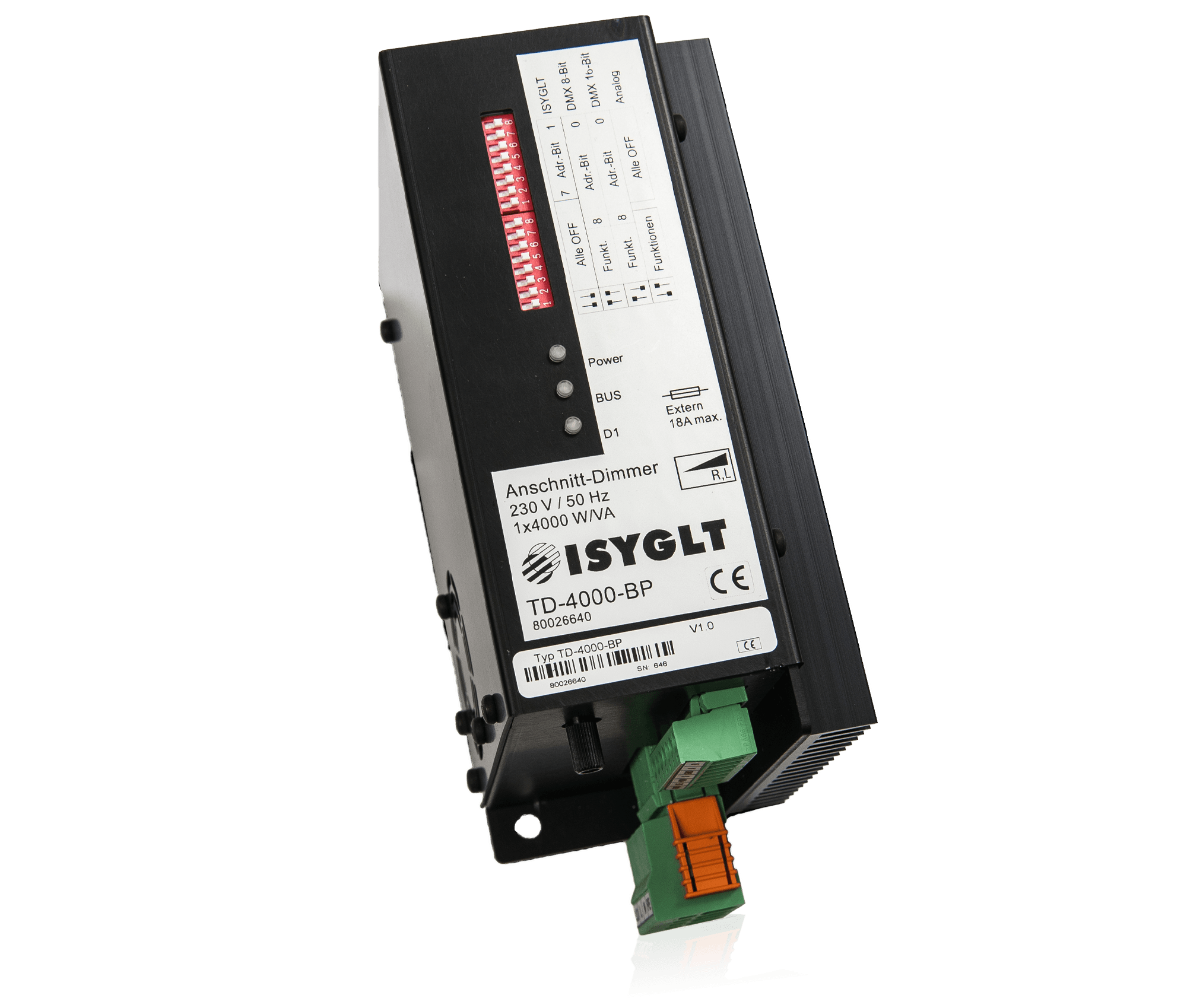

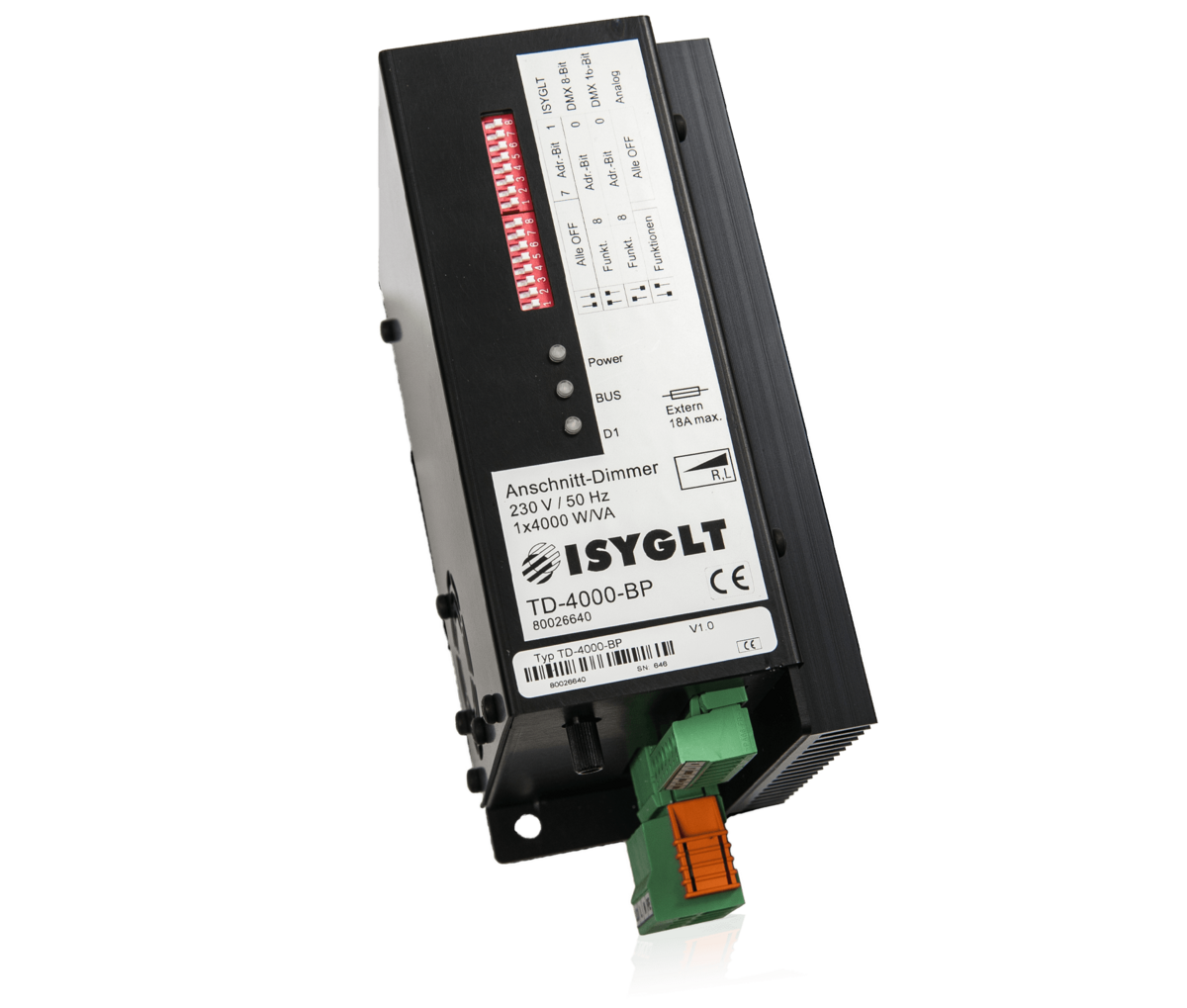

Leistungs-Dimmer TD-4000-BP

Ein robuster Phasenanschnitt-Dimmer zum Dimmen ohmscher und induktiver Lasten. Neben Lampen können auch Motoren, Schweißgeräte und Heizungen gesteuert werden.

Der Dimmer hat viele Ansteuermöglichkeiten, Notfunktionen und einstellbare Parameter.

Kurzer Überblick

  • Phasenanschnitt-Dimmer
  • 1x 4000W
  • DMX, ISYGLT
  • 1-10V / 0-10V
  • Eintast-Dimmer, Poti
  • Ersatz L10, L16

Der TD-Dimmer ist ein klassischer Phasenanschnittdimmer in 16-Bit "Thyristor Antiparallel Technologie". Diese Steuerungsart ist mit Sicherheit die Oberklasse der Dimmer und nicht mit den einfacheren Triac-Dimmern zu vergleichen. Hier erfolgt die Ansteuerung und Überwachung für jede Halbwelle getrennt, da entsprechend jeweils ein Thyristor vorhanden und zuständig ist. Der Dimmer zeichnet sich durch seine extreme Robustheit in der jeweiligen Leistungsklasse aus. In der Phasenanschnittsteuerungstechnik können alle ohmschen Lasten (Glühlampen, Hochvolthalogen, Heizungen) und induktiven Verbraucher (Halogen mit magnetischen Trafos, Leuchtstofflampen mit VIP-90, Motore, Kunststoffschweißgeräte mit magnetischen Trafo) betrieben werden. Der Dimmer verfügt über mehrere Ansteuerungsarten und kann konventionell mit internem oder externem Poti, Taste, 0-10V, 1-10V oder 0-55µA-Signal oder digital im ISYGLT-BUS, DMX512 8-Bit oder DMX512 16-Bit betrieben werden. Die Grundfunktionsparametrierung erfolgt über 2 DIP-Schalter, Detailparameter sind nur im ISYGLT-System einstellbar.

Die Funktion des Potis für den BUS- bzw. Standalone- oder DMX-Betrieb werden von uns ab Werk parametriert, bitte teilen Sie uns bei der Bestellung mit, welche Funktion dieses haben soll. Alle Funktionen können über ein ISYGLT Master-Modul auch mit dem ProgrammDesigner parametriert werden.

Elektrotechnische Daten

Netzversorgung 230V / 45 bis 65 Hz
Absicherung 1 x 230V Automat oder GL Sicherung 16A
Ausgang 1 x 230V 100W-4000W, max. 16A (18A)
Verlustleistung 38W (Voll-Last) bzw. ca. 0,95% der angeschlossenen Leistung
Standby: < 0,7W - bei Abschaltung 0W
Analogeingang 1(0)-10V Sinkstrom bei 1-10V = 1mA, Source-Strom bei der Hardware-Option 0-10V = 0,5mA an 20kOhm
Auch als Eingang für Eintastdimm-Funktion nutzbar.

(Optional ist der Dimmer auch für 0-55µA(Mikroampere)-Signale lieferbar.
Diese Einstellung erfolgt mit 2 Jumpern im Gerät und wird im Werk durchgeführt.
Bitte diese Variante bei der Bestellung angeben. In dieser Betriebsart ist keine 0(1)-10V-Ansteuerung mehr möglich.)
Protokolle zur Ansteuerung DMX und ISYGLT Subnet
Isolationsspannung  3750V (ISYGLT-BUS / Netz)
Kurzschlussschutz Elektronische Überlastsicherung durch Strommessung
Kurzschlussabschaltung innerhalb 10 Millisekunden
Stromanstiegszeit 160µs
Geräuschentwicklung Je nach Last und Dimmstellung entwickeln die Entstörbauteile ein leichtes Summgeräusch. Deshalb sollte der Dimmer im Elektroraum und nicht in geräuschsensiblen Bereichen installiert werden.
Subnet (RS-485) max. 5,6V Begrenzung durch Z-Dioden
Anschluss Schraubklemmen Leistung 4mm², Steuerung 1,5mm²; beide steckbar
Betriebstemperatur -10...+45°C
> bei +50°C max. 80% anschließbare Leistung
> bei +60°C max. 40% anschließbare Leistung
> bei +65°C max. 20% anschließbare Leistung
> bei +70°C max. 0% anschließbare Leistung
Lagertemperatur -25...+70 °C
Luftfeuchte 0...85 % r.F. nicht kondensierend
Schutzart IP 30
Schutzklasse I

Bauform, Abmessungen, Gewicht

Bauform Metallgehäuse, schraubbar auf Montageplatte bzw. Profilschienen oder optional schnappbar auf 35mm DIN-Schiene
Die Gehäuseabmessungen und Befestigungsbohrungen sind kompatibel zu den varintens L-10 und L-16 Dimmer-Modulen.
Abmessungen BxHxT 70x170x115mm
(Mindestabstand zum nächsten Dimmer von 10mm beachten. Bei Vollbelastung empfehlen wir 30mm Abstand)
Gewicht 1460 g

Bestelldaten und Konformität

Typenbezeichnung TD-4000-BP
Artikelnummer 80026640
Fabrikat ISYGLT
Konformität CE

DIP-Schalter




Funktionsanzeigen (LEDs am Modul)

LEDZustandBezeichnungBedeutung
rotAusPOWERkeine Betriebsspannung
EinBetriebsspannung, kein Fehler Spannungsversorgung
gelbAusBUSFehler BUS-Verdrahtung / kein BUS-Signal detektiert
Ein

BUS ist aktiv, aber Kommunikationsprozessor empfängt keine Daten

DMX: Daten für die eingestellte Adresse werden nicht übertragen (Telegramm zu kurz) oder Datenformat ist falsch

RS485-Test: Eingestellte Adresse oder Datenformat ist falsch

Blinkenstörungsfreie Datenübertragung / Kommunikationsprozessor empfängt Daten
grünAusD1Ausgang „AUS“
EinAusgang „EIN“


Parametrierung mit ProgrammDesigner

Im ISYGLT ProgrammDesigner bestehen vielfältige Parametriermöglichkeiten:

  • Einstellung der Dimmkurven
  • Minimal- und Maximalwerte
  • Bestimmung des Ein- und Ausschaltverhaltens
  • Notbetrieb bei BUS-Ausfall

Anschlussbelegung

7-poliger Stecker - Steuerung

GND Bezugspotential (Ground) für die Spannungseingänge (0-10V) und BUS RS485 (intern gebrückt mit der siebten Klemme)
UE Steuerspannungseingang für den Dimmerkanal bzw. Eingang für Taster
+10V 10V für den Anschluss eines externen Potis
S Spannung für Sinkstrom 1-10V (Brücke zu "UE" einlegen)
GND Bezugspotential (Ground) für die Spannungseingänge (0-10V) und BUS RS485 (intern gebrückt mit der ersten Klemme)
A Subnet (BUS A, RS-485) wahlweise "ISYGLT A" oder "DMX-512 +"
B Subnet (BUS B, RS-485) wahlweise "ISYGLT B" oder "DMX-512 -"

großer 4-poliger Stecker - Leistung

LD Dimmer Lastausgang 0...230V max. 4000W/VA Phasenanschnitt
L Netzspannung 230V (45Hz-65Hz)
N Nullleiter
PE Schutzleiter

Mehr Infos finden Sie unter folgenden Links

Nach oben

Zubehör

  • DGL-01U - Dynamische Grundlast für LED-Lampen
  • Hutschienenadapter (inklusive)

Varianten

Mit höherer Leistung als TD-5600-BP verfügbar

Phasenanschnitts-, Phasenabschnitts- und Universaldimmer finden Sie auch im Katalog
