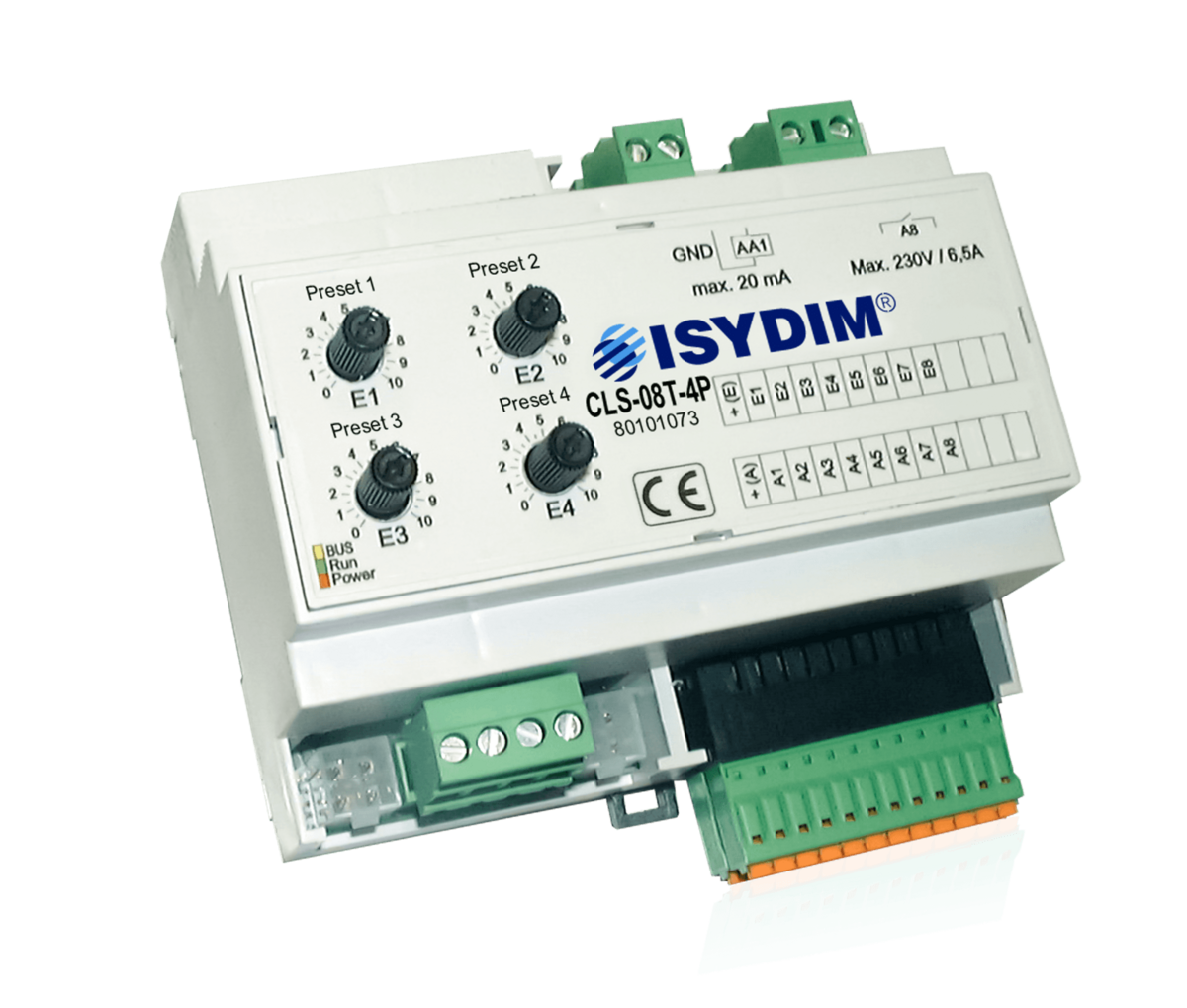

Komfortlicht-Steuergerät CLS-08T-4P
Das CLS-08T-4P Lichtsteuergerät ist eine Komfortlösung für Beleuchtungssteuerungen mit genormter 0(1)-10V-Schnittstelle. Es können 4 voreingestellte Dimmstellungen über Tasten aufgerufen werden.
Kurzer Überblick
- 8 Tasten/Kontakte (24V)
- 5 Rückmeldungen (24V) und Meldung-Ein
- 4 Drehpotis
- 1 Relais-Ausgang 230V
- 1 Analog-Ausgang 0(1)-10V
- Ein/Aus, Heller, Dunkler
- Aufruf von 4 festen Dimmstellungen
- Z-Ein / Z-Aus
Der CLS-08T-4P ist eine Komfortlösung für Beleuchtungssteuerungen mit genormter 0(1)-10V-Schnittstelle für Source- und Sinkbetrieb. Die Schnittstelle ist mit 20mA belastbar und dient zum direkten Anschluss von dimmbaren Leuchtstofflampen mit EVG 1-10V oder NV-Halogenlampen mit 1-10V Trafo. Zum Analog-Ausgang ist auch ein Hybrid-Relais-Schaltausgang mit einer Belastbarkeit von 230V, 1500VA, 6,5A vorhanden. Dieser ist durch eine spezielle Schaltung im Nulldurchgang für EVG-Lasten optimiert und garantiert eine sichere Netzschaltung zur Dimmung. Durch die Verwendung von zusätzlichen Leistungsdimmern sind die unterschiedlichsten Anwendungen und Leistungsklassen realisierbar. Basis des Steuergerätes ist eine digitale, zukunftsweisende Multiprozessortechnologie, die einfach zu bedienende Funktionen und einen äußerst sicheren Betrieb garantiert.
Mit diesem Steuergerät stehen folgende Funktionen für einen Dimmkreis zur Verfügung:
- Ein/Aus
- Heller, dimmt heller, so lange die Taste gedrückt ist
- Dunkler, dimmt dunkler, so lange die Taste gedrückt ist
- Preset 1 - Aufruf einer festen Dimmstellung (DIA-Wert)
- Preset 2 - Aufruf einer festen Dimmstellung (DIA-Wert)
- Preset 3 - Aufruf einer festen Dimmstellung (DIA-Wert)
- Preset 4 - Aufruf einer festen Dimmstellung (DIA-Wert)
- Z-Aus - definiert ausschalten
- Meldung-Ein
Am Steuergerät können bis zu 8 Tasten/Kontakte (24V) und 6 Rückmeldungen (24V) angeschlossen werden. Zur Einstellung der Werte "Preset 1" bis "Preset 4" sind 4 Potis vorhanden.
Der Abruf von Funktionen kann wahlweise über ein Drucktasten-Tableau, Einzeltasten oder durch potentialfreie Kontakte erfolgen.
Das Lichtsteuergerät ist durch seine universelle Logik für unterschiedliche Betriebsarten nutzbar. Diese sind auch jederzeit untereinander kombinierbar.
Variante 1 - E/A
Für Festwerteinstellungen (z.B. Ausstellungsbeleuchtung, Grundbeleuchtung,...) steht diese Variante zur Verfügung.
Beim Einschalten (Taste E/A) wird der am Poti (Einschaltwert) eingestellte Lichtwert aufgerufen und gehalten. Durch nochmaliges Drücken der Taste E/A erfolgt die Abschaltung der Beleuchtung.
Variante 2 - E/A, Heller, Dunkler
Beim Einschalten (Taste E/A) wird der am Poti (Einschaltwert) eingestellte Lichtwert aufgerufen und gehalten. Mit den Tasten "Heller" und "Dunkler" erfolgt für die Dauer des Tastendrucks die Veränderung der Helligkeit in die jeweilige Dimmrichtung.
Durch nochmaliges Drücken der Taste E/A erfolgt die Abschaltung der Beleuchtung.
Variante 3 - E/A, Heller, Dunkler, Preset 1, Preset 2
Wie zuvor beschrieben, jedoch stehen hier zusätzlich 2 Presets (Festwerte bzw. DIA-Werte) zur Verfügung. Durch Drücken der entsprechenden "Preset-Taste" erfolgt der Aufruf des am Poti "Preset 1" bzw. "Preset 2" eingestellten Helligkeitswertes.
Zentral-Schaltung
Über die Funktion Z-Ein (100%) und Z-Aus sind übergeordnete Steuerungseingriffe möglich. Damit sind mehrere Gruppen gleichzeitig ein- oder ausschaltbar (z.B. Zentral-Tableau beim Pförtner). Als Meldung, ob die Beleuchtung noch an ist, steht ein 24V-Ausgang zur Verfügung.
Einstellung Blendzeit (Dimmgeschwindigkeit)
Mit dem Poti "Blendzeit " ist im Bereich von 0-30 Sekunden die Blendzeit einstellbar. Als Blendzeit wird die Dimmzeit von 0 bis 100% definiert. Ein typischer Standardwert ist hier 5 Sekunden. Die Dimmung mit den Funktionstasten erfolgt immer mit der eingestellten Blendzeit. Die Ausgabe des Analogwertes beim Ein- oder Ausschalten erfolgt ohne Verzögerung.
Elektrotechnische Daten
Betriebsspannung | 12V bis 35V DC |
Stromaufnahme | 100mA bei 24V + Strom der Rückmeldeausgänge max. 150mA = Summe max. 250mA |
Eingänge (Tasten) |
24V DC, Eingangsstrom je Eingang 5mA bei 24V (nur Eigenspannung durch Brücke verwendbar!) maximale Leitungslänge: 50m |
Ausgänge (Rückmeldungen) |
24V DC 0V schaltend, gegen internen + auf 150mA begrenzt maximale Leitungslänge: 50m |
Relais-Ausgang | 230V 1500VA (max. 6,5A) mit Triac-Null-Spannungsschalter |
Analog-Ausgang | 1 Analogkanal 8 Bit Auflösung 0-10V (1-10V) Ausgangsstrom max. 20mA (Sink oder Source) |
Anschluss | Schraubklemmen 2,5mm² steckbar, steckbare Federzugklemmen 1,5mm² |
Betriebstemperatur | -10°C...+50°C |
Lagertemperatur | -25°C...+70°C |
Luftfeuchte | 0...85 % r.F. nicht kondensierend |
Schutzart | IP 30 |
Bauform, Abmessungen, Gewicht
Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6TE |
Abmessungen | BxHxT 106x90x59mm REG (6TE) |
Gewicht | 200 g |
Bestelldaten und Konformität
Typenbezeichnung | CLS-08T-4P |
Artikelnummer | 80101073 |
Fabrikat | ISYDIM |
Konformität | CE |
Anschlusspläne
Funktionsanzeigen (LEDs am Modul)
LED | Bezeichnung | Zustand | Bedeutung | |
---|---|---|---|---|
rot | Power | Aus | keine Betriebsspannung | |
Ein | Betriebsspannung, kein Fehler | |||
gelb | BUS | Aus / Ein | Fehler | |
Blinken | störungsfreie Funktion | |||
grün | Prozessorfunktion | Blinken | signalisiert die Prozessorfunktion |
Potis
E1 | Einstellung Lichtwert Preset 1 |
E2 | Einstellung Lichtwert Preset 2 |
E3 | Einstellung Lichtwert Preset 3 |
E4 | Einstellung Lichtwert Preset 4 |
Anschlussbelegung
4-poliger Stecker unten links
=Ub | Betriebsspannung |
0V | 0V Betriebsspannung |
A | BUS A (Subnet RS-485) |
B | BUS B (Subnet RS-485) |
2x P-COM-Anschlüsse
P-COM | Subnet und Betriebsspannung |
2x 2-poliger Stecker rechts oben
GND | GND (0V) des 0(1)-10V Analog-Ausgangs |
AA1 | 0(1)-10V Ausgang Sink oder Source |
C8 | Hybrid-Relais-Ausgang 230V 6,5A (gekoppelt mit RM-Ausgang A8) |
A8 | Hybrid-Relais-Ausgang 230V 6,5A (gekoppelt mit RM-Ausgang A8) |
12-poliger Stecker rechts unten vordere Reihe
+(E) | +24V strombegrenzt für die Eingänge |
E1 | Ein/Aus |
E2 | Heller |
E3 | Dunkler |
E4 | Preset 1 |
E5 | Preset 2 |
E6 | Preset 3 |
E7 | Preset 4 |
E8 | Zentral-Aus |
12-poliger Stecker rechts unten hintere Reihe
+(A) | +24V strombegrenzt für die Ausgänge |
A1 | RM Ein/Aus |
A2 | nicht belegt |
A3 | nicht belegt |
A4 | RM Preset 1 |
A5 | RM Preset 2 |
A6 | RM Preset 3 |
A7 | RM Preset 4 |
A8 | RM Ein |
Zubehör
- Netzteil NT24V/0,75A-S (Artikelnummer: 80030007)
- Netzteil NT24V/1,0A-S (Artikelnummer: 80030010)
- Netzteil NT24V/2,5A-S (Artikelnummer: 80030025)
- Netzteil NT24V/4,0A-S (Artikelnummer: 80030040)
- Netzteil NT24V/5,0A-S (Artikelnummer: 80030050)
Anfrage
CLS-08T-4P
Art.-Nr.: 80101073
