1-10V-Sinkstrom-Poti V1-10P

Das aktive Steuerpotentiometer V1-10P dient zum Steuern von elektronischen Vorschaltgeräten (EVG) mit 1-10V-Schnittstelle.
Kurzer Überblick
- 1-10V-Steuerpotentiometer
- Ausgang: 1-10V (Sinkstrom)
- bis maximal 150mA
Das aktive 1-10V-Steuerpotentiometer V1-10P dient zum Steuern von elektronischen Vorschaltgeräten (EVG) mit genormter analoger 1-10V-Schnittstelle. Dabei wirkt das V1-10P als Stromsenke von maximal 150mA.
Elektrotechnische Daten
Betriebsspannung | 10V DC |
Stromaufnahme | max. 0,150A (ca. 150 EVGs) |
Montage | REG-Einbau |
Anschluss | Schraubklemmen 2,5mm² (Versorgungsspannung) |
Umgebungstemperatur | max. +50°C |
Lagertemperatur | -25°C bis +70°C |
Luftfeuchte | max. 95 % r.F. nicht kondensierend |
Schutzart | IP30 |

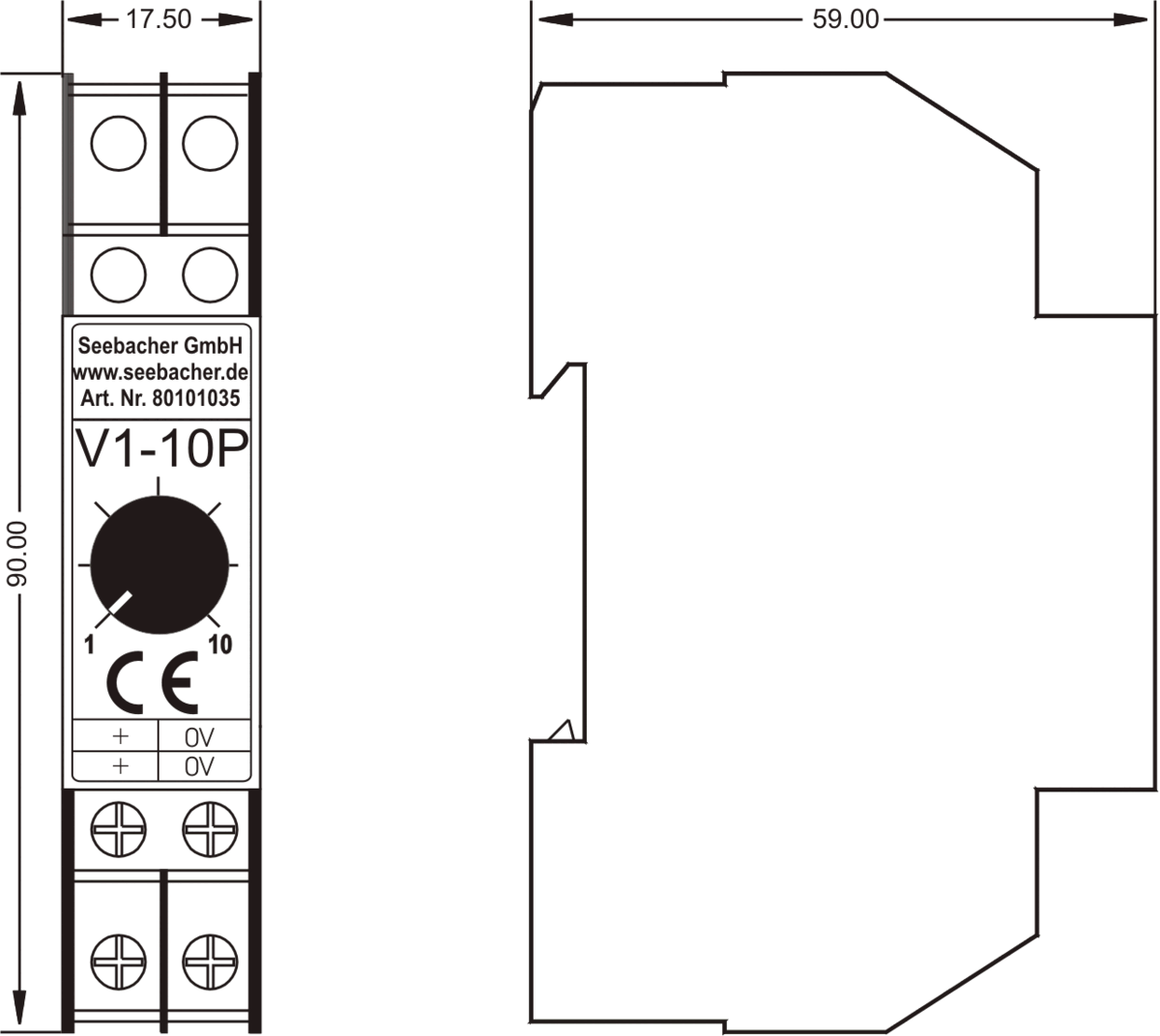

Bauform, Abmessungen, Gewicht
Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 1TE |
Abmessungen | LxBxH 17,5x90x59mm |
Gewicht | 50g |
Bestelldaten und Konformität
Typenbezeichnung | V1-10P |
Artikelnummer | 80101035 |
Fabrikat | ISYnet |
Konformität | CE |


Gebrauchsanweisung
Anschlussbelegung
4-poliger Anschluss unten
+ | Anschluss (+) 1-10V |
+ | Anschluss (+) 1-10V |
0V | Anschluss (-) 1-10V |
0V | Anschluss (-) 1-10V |
