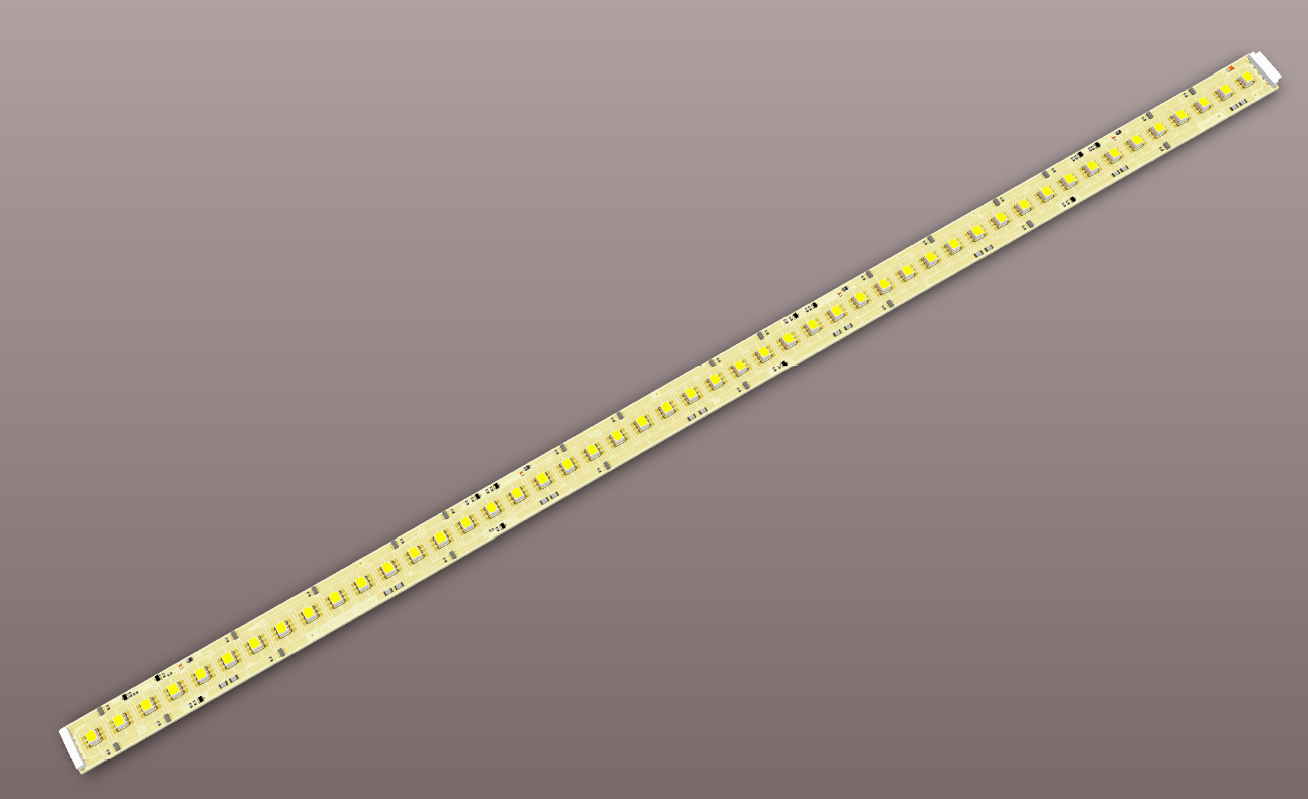

LED-Strip-P09
Nicht mehr in Produktion - Restbestände auf Anfrage!
LED-Strip RGB, LED-Einbaumodul, ideal zur Illumination von Gebäuden und größeren Objekten.
Breite 20mm, Länge 120, 160, 180, 300, 500 und 560mm
Kurzer Überblick
- RGB LED-Strip
- besonders homogene Lichtverteilung
- dimmbar 0 bis 100%
- Abstrahlwinkel von 120°
- Montage durch Aufkleben
- Kühl-Profile erforderlich
Diese langgestreckte LED-Platine ist ideal für die Illumination von Gebäuden und größeren Objekten geeignet. Der LED-Streifen ist mit 48 RGB-LEDs mit besonders homogener Lichtverteilung bestückt. Diese lassen sich fast leistungslos mit pulsweitenmodulierten Signalen von 0 bis 100% ansteuern. Damit kann der gesamte RGB-Farbraum abgebildet werden. Für den Fall einer Verpolung der Versorgungsleitungen schützt der integrierte Verpolschutz die LEDs vor Spannungen bis zu 40V. Das LED-Modul ist mit weiß gebinnten RGB-LEDs bestückt und hat folgende Merkmale:
- hochwertige, leuchtstarke LEDs im Raster von 11,5mm
- integrierte Stromregler für die einzelnen LEDs
- integrierter Verpolschutz bis 40V
- Abstrahlwinkel von 120°
Die Montage erfolgt durch Aufkleben des Moduls auf ein Montageprofil / eine Montageplatte. Es ist dabei zu beachten, dass die Platine in/auf Kühl-Profilen montiert ist bzw. mit einer wärmeableitenden Grundfläche thermisch verbunden ist. Dadurch ist auch bei ungünstigen Umgebungsbedingungen für ein optimales Temperaturmanagement gesorgt.
Elektrotechnische Daten
| Versorgung | 24V DC |
| Integrierter Verpolschutz | ja - max. 40V Verpolspannung |
| Spannung | min. 22,5V / max. 27V |
| Strom | typ. 600mA / max. 660mA |
| Anschlussart | Board to Board Steckverbinder AVX 9159 |
| Umgebungstemperatur | -20°C bis +40°C |
| Lebensdauer in Abhängigkeit der Umgebungstemperatur | Temperatur Ts der LED 55°C: voraussichtliche Lebensdauer mind. 50000h |
| Max. Temperatur am Lötpunkt | +65°C |
| Luftfeuchte | 1-90% r.F. nicht kondensierend |
| LED-Abstrahlwinkel | 120° |
| LED-Raster | 11,5mm |
| Steuereingänge | L-aktiv (GND=ON) 1,2mA / Farbkanal je Modul |
| Material | FR4 |
Bauform, Abmessungen, Gewicht
| Bauform | LED-Einbaumodul |
| Abmessungen | BxH: 20x5mm, Längen: 120, 160, 180, 300 und 560mm |
Bestelldaten und Konformität
| Typenbezeichnung | P09-1209-RGB / P09-1212-RGB / P09-1215-RGB / P09-1224-RGB / P09-1242-RGB / P09-1248-RGB |
| Artikelnummer | 86000232 / 86000231 / 86000230 / 86000228 / 86000229 / 86000190 |
| Fabrikat | ISYnet |
| Konformität | CE |
Gebrauchsanweisungen
Anschlussbelegung
5-poliger Stecker
| + | Betriebsspannung |
| R | Kanal Rot |
| G | Kanal Grün |
| B | Kanal Blau |
| - | Betriebsspannung |
Zubehör
- LED-Seite Stecker Anschlussadapter LED-STR-KL-5LS (Art.-Nr. 80503510)
- LED-Seite Buchse Anschlussadapter LED-STR-KL-5LB (Art.-Nr. 80503511)
- LED-Dimmer LED-03ECM-PM-DMX-3000 (Art.-Nr. 80028055)
- LED-Dimmer LED-04ECM-PM-DMX-3000 (Art.-Nr. 80028036)
- LED-Dimmer LED-03E-PM-2200-DALI (Art.-Nr. 80100423)
Varianten
- Länge 120mm: ISYnet - LED-Strip-P09-1209-RGB (Art.-Nr. 86000232)
- Länge 160mm: ISYnet - LED-Strip-P09-1212-RGB (Art.-Nr. 86000231)
- Länge 180mm: ISYnet - LED-Strip-P09-1215-RGB (Art.-Nr. 86000230)
- Länge 300mm: ISYnet - LED-Strip-P09-1224-RGB (Art.-Nr. 86000228)
- Länge 500mm: ISYnet - LED-Strip-P09-1242-RGB (Art.-Nr. 86000229)
- Länge 560mm: ISYnet - LED-Strip-P09-1248-RGB (Art.-Nr. 86000190)
