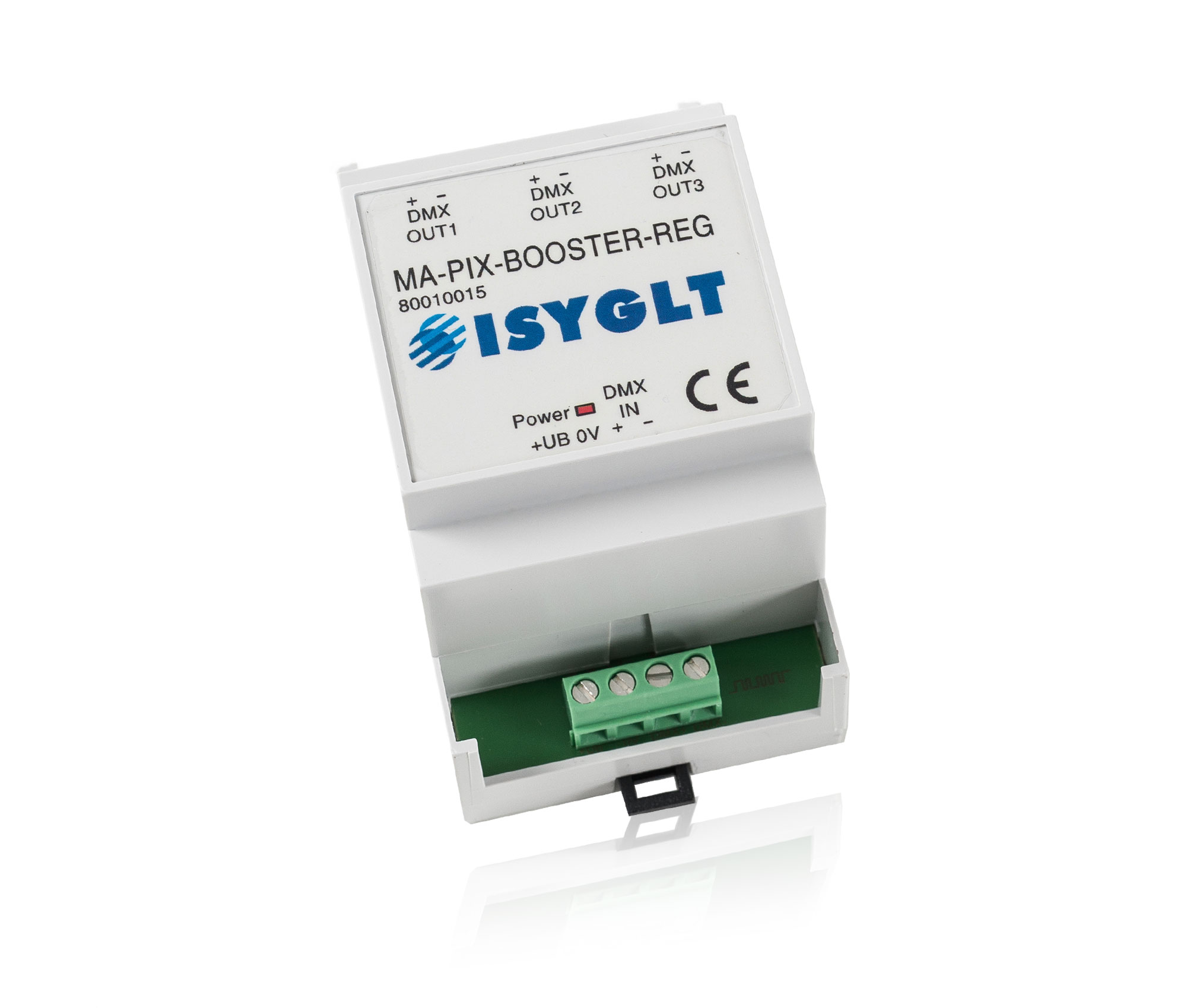

MA-PIX-BOOSTER-REG

Der MA-PIX-BOOSTER-REG ist ein professioneller 3-Kanal DMX-Booster (DMX-Verstärker, verstärkt ein DMX-Signal auf 3 DMX-Abgänge) im REG-Gehäuse für Verteilereinbau. Entwickelt für DMX und RS485 Pixelmaster-Protokolle.

Kurzer Überblick

  • 1 Eingang RS485 DMX / Pixelmaster
  • 3 Ausgänge RS485 DMX / Pixelmaster
  • Eingangssignal wird in 3 Ausgangskreise umgewandelt
  • galvanisch getrennt

Der Booster wurde zur Ansteuerung mehrerer LED-Dimmer mittels Pixelmaster- bzw. DMX-Protokoll an einer Quelle entwickelt. Das Eingangssignal wird in 3 getrennte Ausgangskreise umgewandelt. Diese sind galvanisch getrennt.

Elektrotechnische Daten

Betriebsspannung 12-24V DC
Stromaufnahme max. 200mA
Ausgangstreiber 3 Ausgänge RS485 DMX-BUS für je 32 Teilnehmer
Leitungslänge DMX-IN 100m Terminierung muss extern erfolgen
Leitungslänge DMX-OUT 100m Terminierung muss extern erfolgen, 32 Teilnehmer je Ausgang
Montage Bodenkanal, Leuchteneinbau bzw. Deckeneinwurf
Anschluss Schraubklemmen max. 1,5mm²
Betriebstemperatur -10°C...+50°C; max. Umgebungstemperatur +60°C
Lagertemperatur -25°C...+70°C
Luftfeuchte 0...85 % r.F. nicht kondensierend
Schutzart im nicht eingebauten Zustand IP 20

Bauform, Abmessungen, Gewicht

Bauform REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 3TE
Abmessungen BxHxT 53x90x59mm
Gewicht 85g

Bestelldaten und Konformität

Typenbezeichnung MA-PIX-BOOSTER-REG
Artikelnummer 80010015
Fabrikat ISYGLT
Konformität CE

Funktionsanzeigen (LEDs am Modul)

LEDBezeichnungZustandBedeutung
rotPowerAuskeine Betriebsspannung
EinBetriebsspannung, kein Fehler

Anschlussbelegung

4-poliger Stecker unten

+UB Betriebsspannung
0V 0V Betriebsspannung
DMX + DMX-Signal
DMX - DMX-Signal

2-poliger Stecker oben links

DMX + DMX-Signal (OUT1)
DMX - DMX-Signal (OUT1)

2-poliger Stecker oben Mitte

DMX + DMX-Signal (OUT2)
DMX - DMX-Signal (OUT2)

2-poliger Stecker oben rechts

DMX + DMX-Signal (OUT3)
DMX - DMX-Signal (OUT3)
