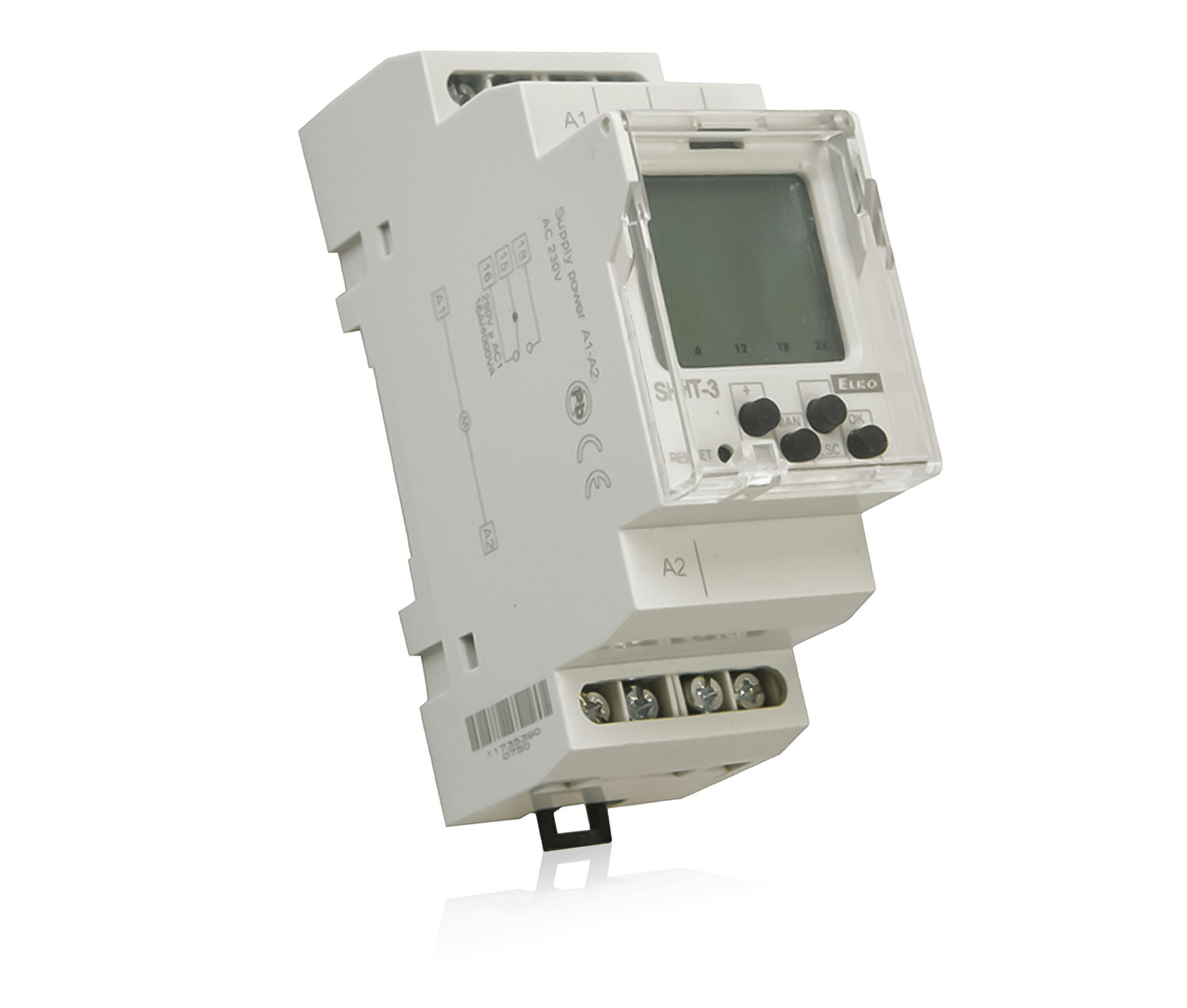

Digitale Schaltuhr SHT-3

Digitale Schaltuhr mit Tages-, Wochen-, Monats- und Mehrjahresprogramm bis 2095.

Kurzer Überblick

  • zur Steuerung verschiedener Gebrauchsgeräte in Abhängigkeit zur Realzeit
  • erfüllt alle Anforderungen eines Zeitrelais
  • Schaltung: gemäß Programmierung / manuell / nach Zufallsprinzip
  • Tage, Wochen, Monaten und Jahre
  • Automatischer Übergang: Sommer-/Winterzeit
  • 100 Speicherplätze,
  • übersichtliches LCD-Display
  • 1x Wechsler 250V / 16A

Zur Steuerung verschiedener Gebrauchsgeräte in Abhängigkeit zur Realzeit, programmierbar nach Tagen, Wochen, Monaten und Jahren.
Schaltung: gemäß Programmierung (AUTO)/manuell, manuell bis zum nächsten Programmwechsel/nach Zufallsprinzip (WÜRFEL).
"Ferien/Urlaubsprogramm" – freie Wahl des Urlaubszeitraumes, Gerät schaltet nicht gemäß dem Standardprogramm.

Universale Versorgungsspannung AC/DC 12-240V oder AV 230V.

Elektrotechnische Daten

Betriebsspannung AC/DC 12 - 240 V (AC 50 - 60 Hz)
Leistungsaufnahme AC 0.5 - 2 VA / DC 0.4 - 2 W
Schaltausgang 250 V AC1 / 24 V DC
Mechanische Lebensdauer 3 x 10^7
Anschluss Schraubklemmen 2,5mm²
Max. Umgebungstemperatur -20°C bis +55°C
Lagertemperatur -30°C bis +70°C
Schutzart IP 40 aus der Frontplatte / IP 10 Klemme
Spannungsbegrenzungsklasse III
Verschmutzungsgrad 2

Bauform, Abmessungen, Gewicht

Bauform REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 2TE
Abmessungen BxHxT 35,6x90x64mm
Gewicht 130g

Bestelldaten und Konformität

Typenbezeichnung SHT-3
Artikelnummer EL100257
Fabrikat Elko
Konformität CE

Anschlussbelegung

4-poliger Anschluss

A1 Versorgung AC/DC 12-240 V
16 Schaltausgang 250V (Öffner)
15 Schaltausgang 250V (Wurzel)
18 Schaltausgang 250V (Schließer)

4-poliger Anschluss

A2 Versorgung AC/DC 12-240 V
frei
frei
frei
