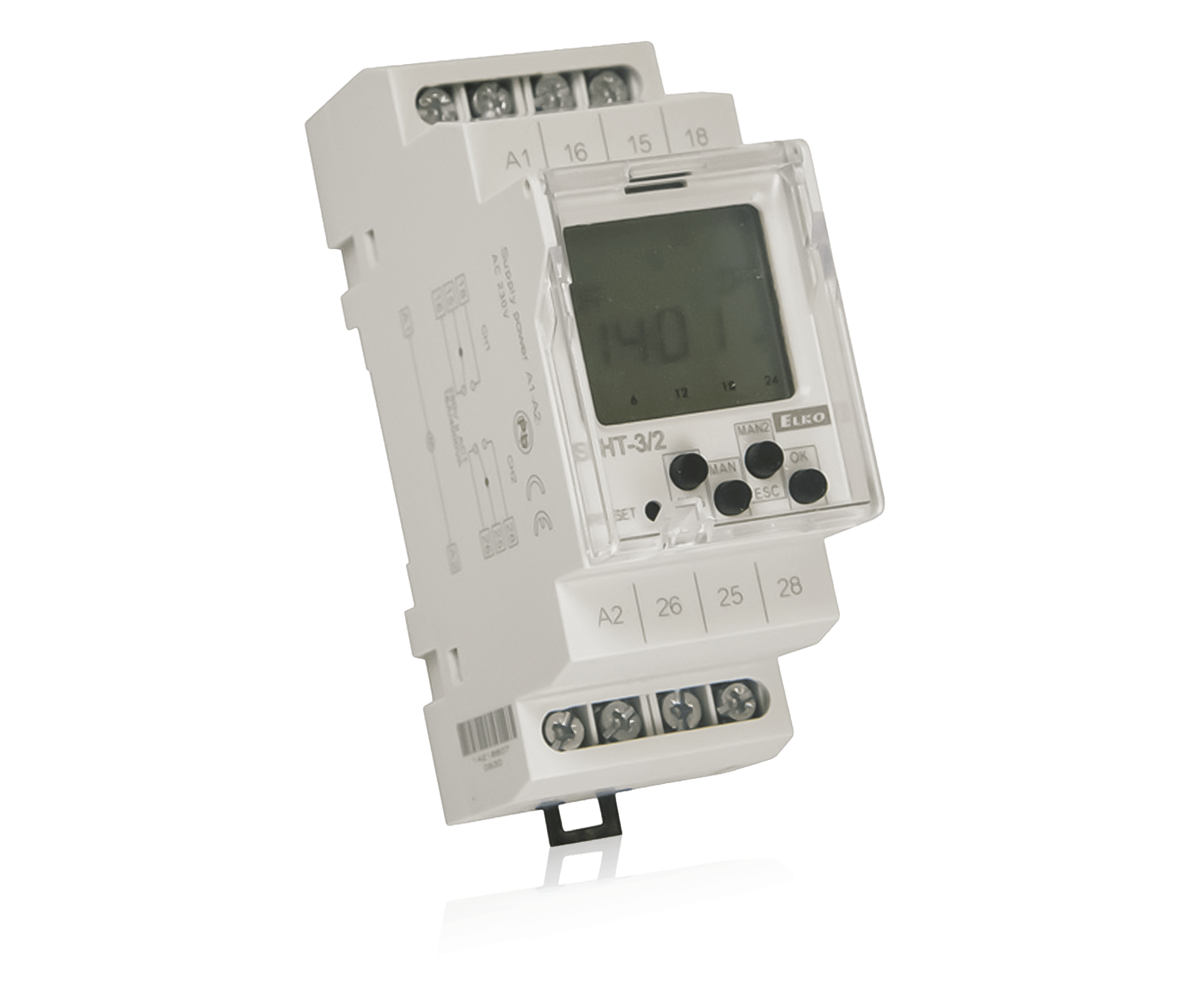

Digitale Schaltuhr SHT-3/2
Digitale Schaltuhr mit Tages-, Wochen-, Monats- und Mehrjahresprogramm bis 2095.
Kurzer Überblick
- zur Steuerung verschiedener Gebrauchsgeräte in Abhängigkeit zur Realzeit
- erfüllt alle Anforderungen eines Zeitrelais
- Schaltung: gemäß Programmierung / manuell / nach Zufallsprinzip
- Tage, Wochen, Monaten und Jahre
- Automatischer Übergang: Sommer-/Winterzeit
- 100 Speicherplätze
- übersichtliches LCD-Display
- 2x Wechsler 250V / 16A
Zur Steuerung verschiedener Gebrauchsgeräte in Abhängigkeit zur Realzeit, programmierbar nach Tagen, Wochen, Monaten und Jahren.
Schaltung: gemäß Programmierung (AUTO)/manuell, manuell bis zum nächsten Programmwechsel/nach Zufallsprinzip (WÜRFEL).
"Ferien/Urlaubsprogramm" – freie Wahl des Urlaubszeitraumes, Gerät schaltet nicht gemäß dem Standardprogramm.
Universale Versorgungsspannung AC/DC 12-240V oder AV 230V.
Elektrotechnische Daten
| Betriebsspannung | AC/DC 12 - 240 V (AC 50 - 60 Hz) |
| Leistungsaufnahme | AC 0.5 - 2 VA / DC 0.4 - 2 W |
| Schaltausgang | 250 V AC1 / 24 V DC |
| Mechanische Lebensdauer | 3 x 10^7 |
| Anschluss | Schraubklemmen 2,5mm² |
| Max. Umgebungstemperatur | -20°C bis +55°C |
| Lagertemperatur | -30°C bis +70°C |
| Schutzart | IP 40 aus der Frontplatte / IP 10 Klemme |
| Spannungsbegrenzungsklasse | III |
| Verschmutzungsgrad | 2 |
Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 2TE |
| Abmessungen | BxHxT 35,6x90x64mm |
| Gewicht | 143g |
Bestelldaten und Konformität
| Typenbezeichnung | SHT-3/2 |
| Artikelnummer | EL100259 |
| Fabrikat | Elko |
| Konformität | CE |
Anschlussbelegung
4-poliger Anschluss
| A1 | Versorgung AC/DC 12-240 V |
| 16 | Schaltausgang 250V (Öffner) |
| 15 | Schaltausgang 250V (Wurzel) |
| 18 | Schaltausgang 250V (Schließer) |
4-poliger Anschluss
| A2 | Versorgung AC/DC 12-240 V |
| 26 | Schaltausgang 250V (Öffner) |
| 25 | Schaltausgang 250V (Wurzel) |
| 28 | Schaltausgang 250V (Schließer) |
