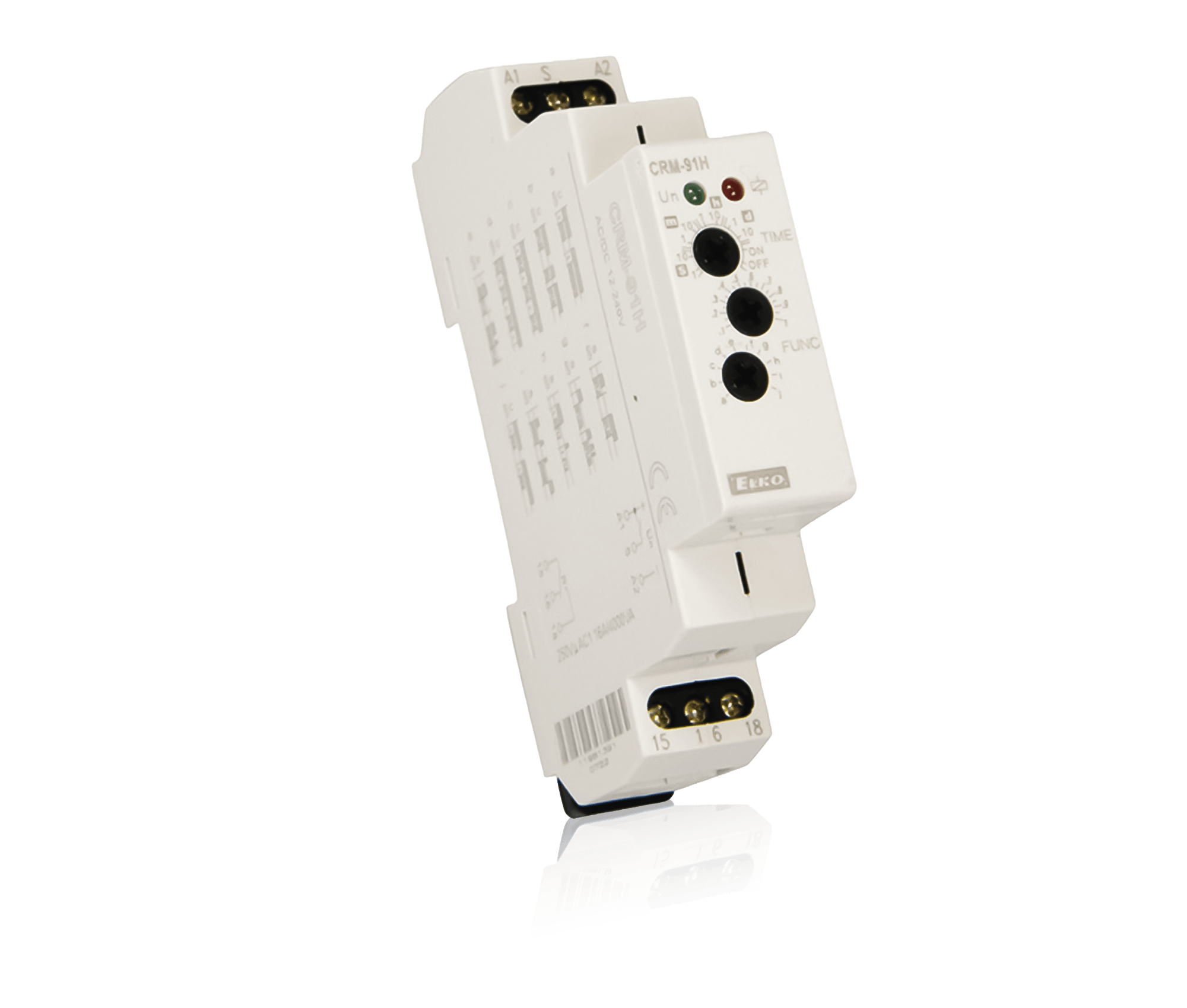

Multifunktionszeitrelais CRM-91H

Multifunktionsrelais, Ausgangskontakte: 1x Wechsler 16A
Kurzer Überblick
- Multifunktionszeitrelais für elektrische Anlagen
- erfüllt alle Anforderungen eines Zeitrelais
- 10 Funktionen: Ansprechverzögerung, Rückfallverzögerung, Impulsgenerator...
- Zeitskala 0,1s-10 Tage
Multifunktionszeitrelais für elektrische Anlagen, Beleuchtungs-, Heizungs-, Motoren-, Pumpen- und Ventilatorsteuerung aufgrund der Komplexität des Gerätes (10 Funktionen, 10 Zeitbereiche, UNI-Spannung, 16A Kontakt). Universale Versorgungsspannung AC/DC 12-240V oder AV 230V.
Funktionen:
a | Ansprechverzögerung nach Zuführung der Versorgungsspannung |
b | Rückfallverzögerung nach Zuführung der Versorgungsspannung |
c | Taktgeber Pausenbeginnend nach Zuführung der Versorgungsspannung |
d | Taktgeber Impulsbeginnend nach Zuführung der Versorgungsspannung |
e | Rückfallverzögerung – nach Ausschaltung des Steuereingangs |
f | Rückfallverzögerung – reagiert auf das EIN-Signal des Steuerkontaktes mit der eingestellten Zeit ungeachtet des Eingangssignals |
g | Rückfallverzögerung (t) nach Ausschaltung des Steuerkontaktes |
h | Ein-/ Rückfallverzögerung – reagiert auf Steuerkontakt |
i | Impulsrelais |
j | Impulsgenerator |
Elektrotechnische Daten
Betriebsspannung | AC/DC 12 - 240 V (AC 50 - 60 Hz) |
Leistungsaufnahme | AC 0.7 - 3 VA / DC 0.5 - 1.7 W |
Schaltausgang | 250 V AC1 / 24 V DC |
Mechanische Lebensdauer | 3 x 10^7 |
Anschluss | Schraubklemmen 2,5mm² |
Max. Umgebungstemperatur | -20°C bis +55°C |
Lagertemperatur | -30°C bis +70°C |
Schutzart | IP 40 aus der Frontplatte / IP 20 Klemme |
Spannungsbegrenzungsklasse | III |
Verschmutzungsgrad | 2 |
Bauform, Abmessungen, Gewicht
Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 1TE |
Abmessungen | BxHxT 17,6x90x64mm |
Gewicht | 51g |
Bestelldaten und Konformität
Typenbezeichnung | CRM-91H |
Artikelnummer | EL100200 |
Fabrikat | Elko |
Konformität | CE |
Potis
Poti | Funktion |
---|---|
TIME | Grobe Zeiteinstellung |
TIME | Feine Zeiteinstellung |
FUNC | Funktionseinstellung |
Funktionsanzeigen (LEDs am Modul)
Ausgangsanzeige: Multifunktions-LED-Diode rot, blinkt oder leuchtet je nach Schaltzustand.
Anschlussbelegung
3-poliger Anschluss
A1 | Versorgung AC/DC 12-240 V |
S | Steuereingang |
A2 | Versorgung AC/DC 12-240 V |
3-poliger Anschluss
15 | Schaltausgang 250V (Wurzel) |
16 | Schaltausgang 250V (Öffner) |
18 | Schaltausgang 250V (Schließer) |
