VS316/24
Art.-Nr.: EL100302
Installationsrelais, Ausgangskontakte: 3x Wechsler 16A
zzgl. Versandkosten
-
kostenlose Anfrage / free request
ab 1 0,00 € 0,00 €

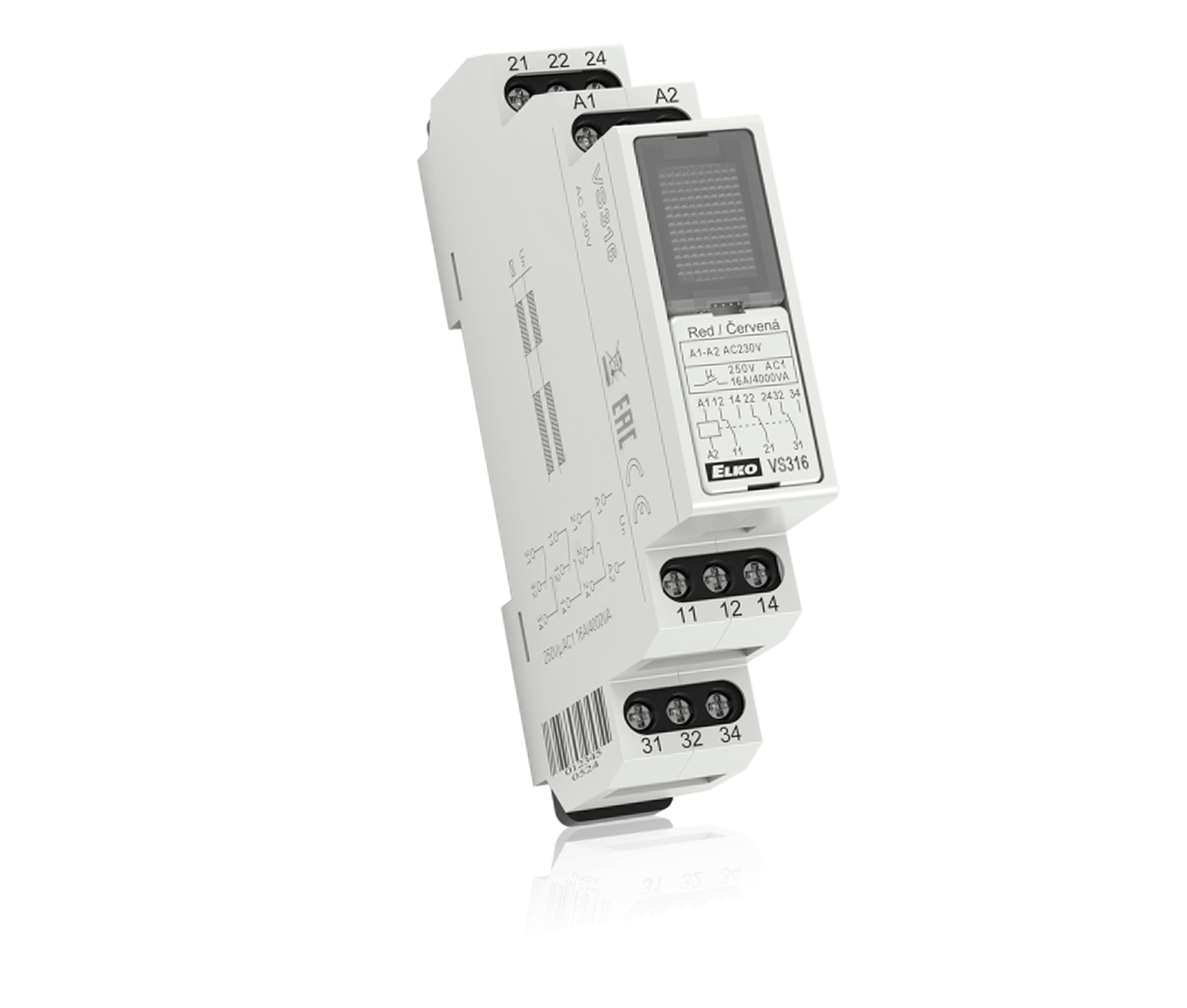

Installationsrelais VS316/24 und VS316/230
Installationsrelais, Ausgangskontakte: 3x Wechsler 16A
Kurzer Überblick
- VS316/24: Versorgungsspannung 24V AC/DC
- VS316/230: Versorgungsspannung 230V AC
- 3x Wechsler 16A
Das Installationsrelais VS316K dient zur Verstärkung von Signalen oder Vervielfachung der Kontakte in bestehenden Anlagen.
Die Relais VS316/24 und VS316/230 ermöglichen den Anschluss an 3-Phasen-Schaltungen.
Elektrotechnische Daten
| Betriebsspannung VS316/24 | AC/DC 24 V / 50-60 Hz |
| Betriebsspannung VS316/230 | AC 230 V / 50-60 Hz |
| Leistungsaufnahme | 1,6 VA; 2,5 VA |
| Schaltausgang | 250V AC1 / 24V DC |
| Mechanische Lebensdauer | 3 x 10^7 |
| Anschluss | Schraubklemmen 2,5mm² |
| Umgebungstemperatur | -20°C bis +55°C |
| Lagertemperatur | -30°C bis +70°C |
| Schutzart | IP 40 frontseitig |
| Spannungsbegrenzungsklasse | III |
| Verschmutzungsgrad | 2 |
Bauform, Abmessungen, Gewicht
| Bauform | REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 1TE |
| Abmessungen | BxHxT 17,6x90x64mm |
| Gewicht | 92g |
Bestelldaten und Konformität
| Typenbezeichnung | VS316/24 / VS316/230 |
| Artikelnummer | EL100302 / EL100303 |
| Fabrikat | Elko |
| Konformität | CE |
Funktionsanzeigen (LEDs am Modul)
LED zur Ausgangsanzeige
Anschlussbelegung
3-poliger Anschluss
| A1 | Versorgung |
| frei | |
| A2 | Versorgung |
3-poliger Anschluss
| 11 | Schaltausgang 250V (Wurzel) |
| 12 | Schaltausgang 250V (Öffner) |
| 14 | Schaltausgang 250V (Schließer) |
3-poliger Anschluss
| 21 | Schaltausgang 250V (Wurzel) |
| 22 | Schaltausgang 250V (Öffner) |
| 24 | Schaltausgang 250V (Schließer) |
3-poliger Anschluss
| 31 | Schaltausgang 250V (Wurzel) |
| 32 | Schaltausgang 250V (Öffner) |
| 34 | Schaltausgang 250V (Schließer) |
