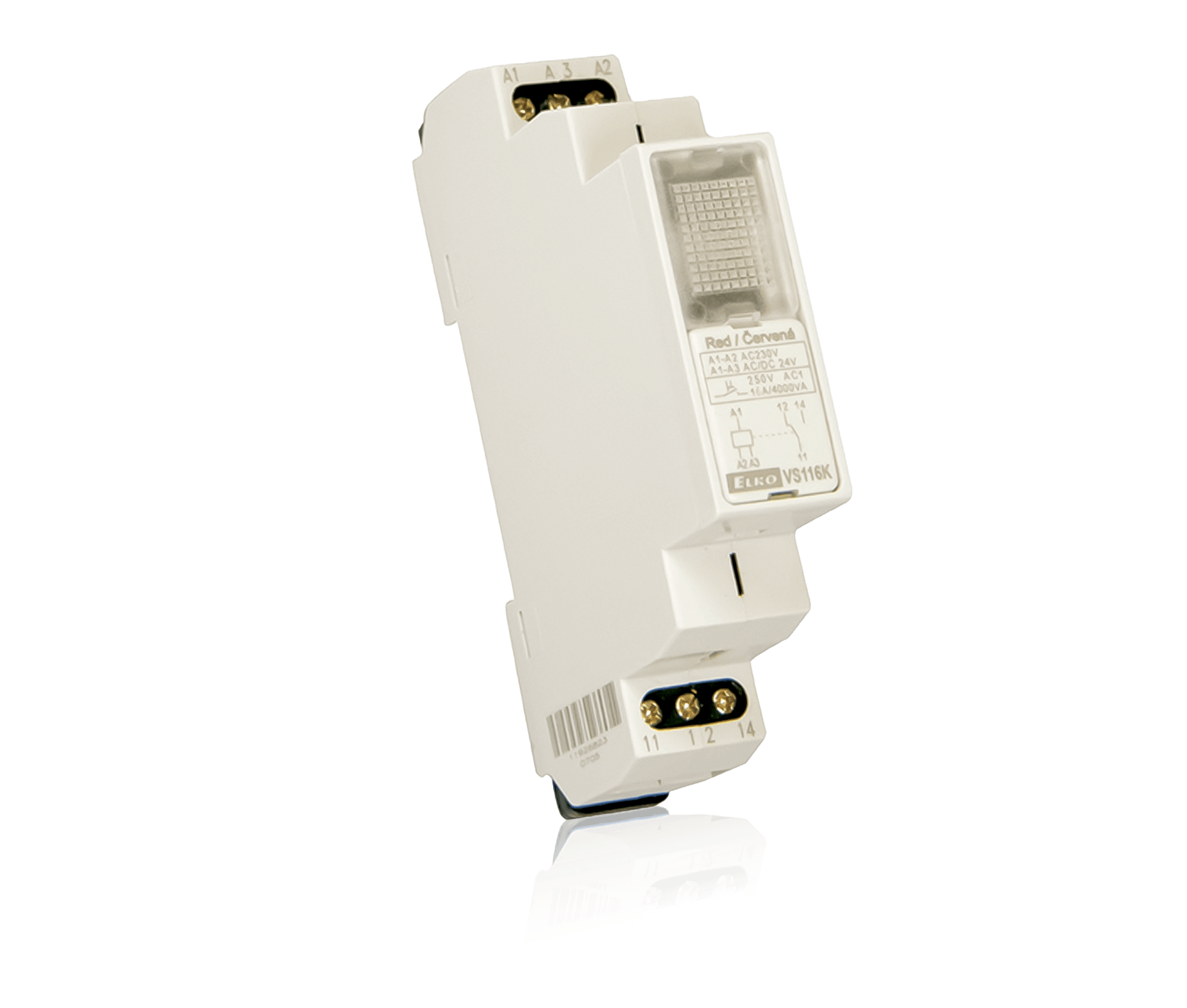

Installationsrelais VS116K

Installationsrelais, Ausgangskontakte: 1x Wechsler 16A

Kurzer Überblick

  1. A1-A2 Versorgungsspannung 230V AC
  2. A1-A3 Versorgungsspannung 24V AC/DC
  3. 1x Wechsler 16A

Das Installationsrelais VS116K dient zur Verstärkung von Signalen oder Vervielfachung der Kontakte in bestehenden Anlagen.

Elektrotechnische Daten

Betriebsspannung A1-A2 230V AC / A1-A3 24V AC/DC
Leistungsaufnahme AC max. 7,5 VA 1W / AC 1 VA; DC 1W
Schaltausgang 250 V AC1 / 24 V DC
Mechanische Lebensdauer 3 x 10^7
Anschluss Schraubklemmen 2,5mm²
Max. Umgebungstemperatur -20°C bis +55°C
Lagertemperatur -30°C bis +70°C
Schutzart IP 40 frontseitig
Spannungsbegrenzungsklasse III
Verschmutzungsgrad 2

Bauform, Abmessungen, Gewicht

Bauform REG Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 1TE
Abmessungen BxHxT 17,6x90x64mm
Gewicht 54g

Bestelldaten und Konformität

Typenbezeichnung VS116K
Artikelnummer EL100300
Fabrikat Elko
Konformität CE

Funktionsanzeigen (LEDs am Modul)

LED zur Ausgangsanzeige


Anschlussbelegung

3-poliger Anschluss

A1 Versorgung
A2 Versorgung 230V AC
A3 Versorgung 24V AC/DC

3-poliger Anschluss

11 Schaltausgang 250V (Wurzel)
12 Schaltausgang 250V (Öffner)
14 Schaltausgang 250V (Schließer)
