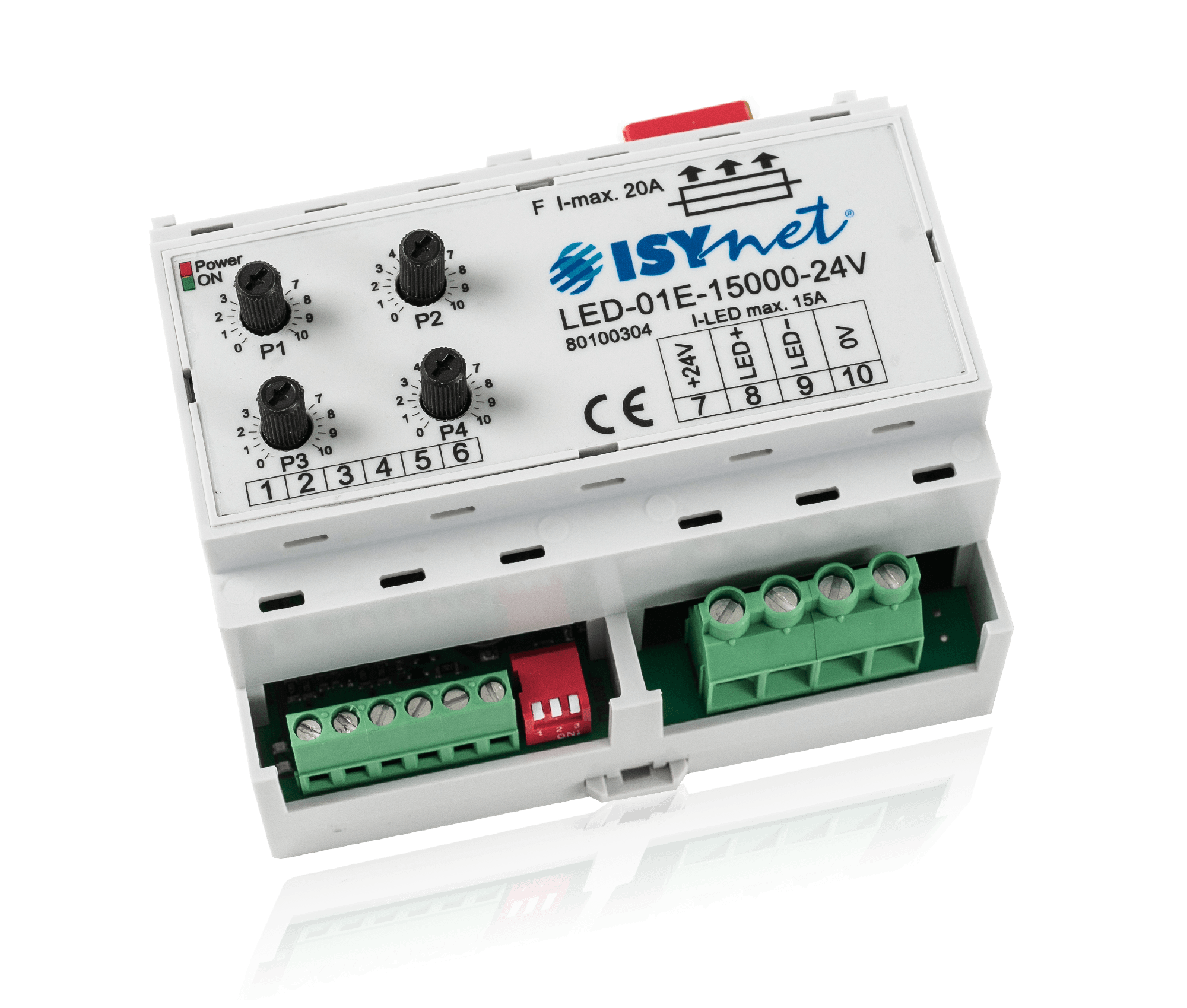

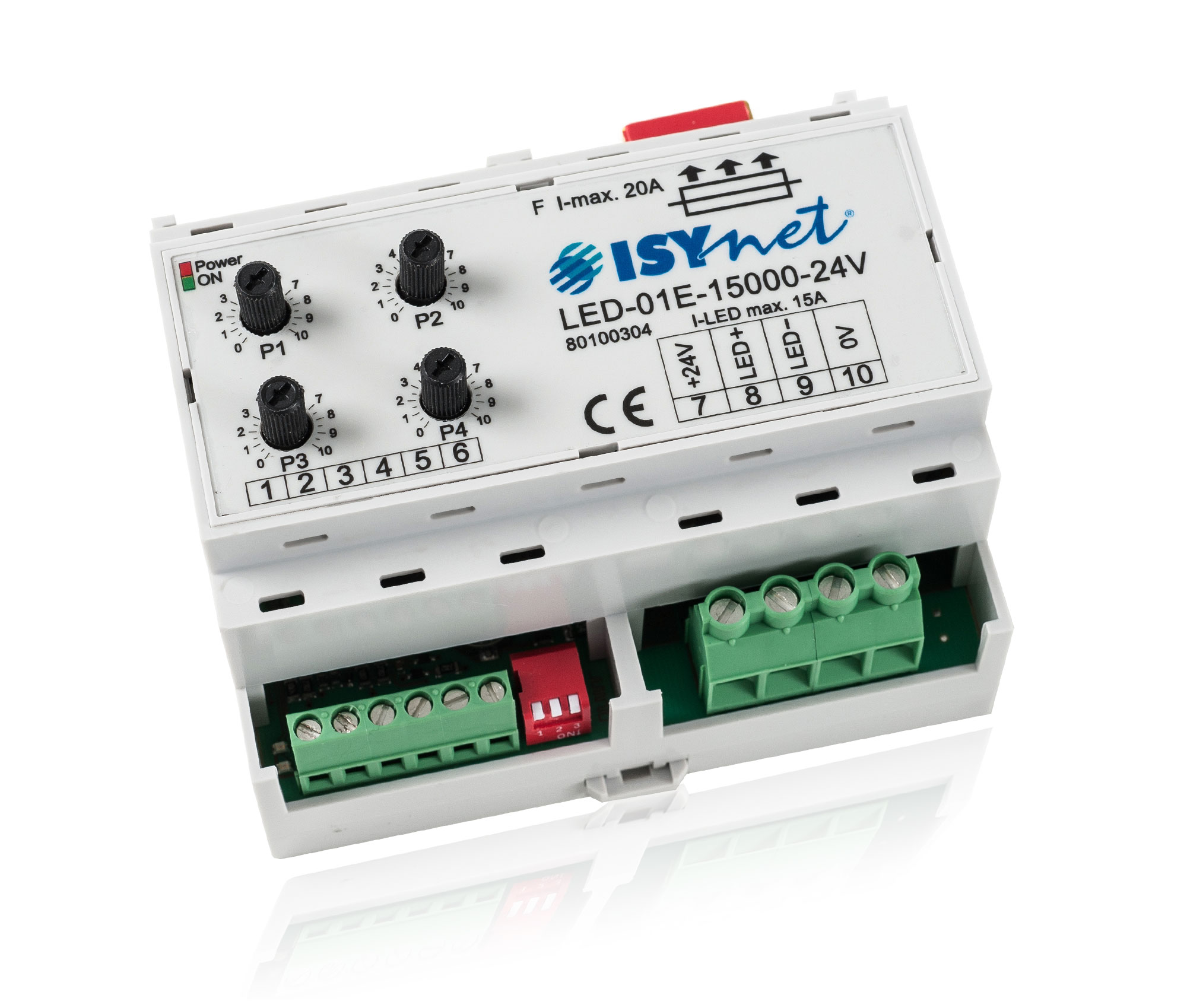

LED-Dimmer LED-01E-15000-24V
24V-LED-Dimmer für 1-10V- oder Taster-Steuerung mit einem Kanal für 15A/360W. Dimmung 0-100% hochauflösend.
Kurzer Überblick
- 1 Dimmkanal für LEDs 24V, max. 15000mA
- Dimmung 0-100%
- interne Potis
- externes Poti
- Eintasten-Dimmer
- Treppenzeitschalter
Der LED-Dimmer wurde zur Ansteuerung von spannungsgesteuerten LEDs entwickelt. Damit ist es möglich, die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern.
Mit 3 DIP-Schaltern wird der Betriebsmode des Dimmers eingestellt. Folgende Betriebsmodi sind wählbar:
- interne Potis
- externes Poti
- Eintasten-Dimmer
- Treppenzeitschalter
Bauform, Abmessungen, Gewicht
| Bauform | Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6 TE |
| Abmessungen | LxBxH 106x90x60mm |
| Gewicht | 175g |
Bestelldaten und Konformität
| Typenbezeichnung | LED-01E-15000-24V |
| Artikelnummer | 80100304 |
| Fabrikat | ISYnet |
| Konformität | CE |
Elektrotechnische Daten
| Betriebsspannung | 18-30V DC |
| Stromaufnahme | max. 15A |
|
Leitungslänge Speisung zu LED-Dimmer |
max. 20m / 4mm² (Spannungsabfall beachten!) |
|
Leitungslänge LED-Dimmer bis zur letzten LED |
max. 50m / LEDs 1,5mm² bis 4mm² |
| Montage | REG Einbau |
| Anschluss | Schraubklemmen 2,5mm² (Versorgungsspannung) |
| Max. Umgebungstemperatur | +50°C |
| Lagertemperatur | -25°C bis +70°C |
| Luftfeuchte | max. 95 % r.F. nicht kondensierend |
| Schutzart | IP30 |
Anschlusspläne
Gebrauchsanweisungen
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| Blinken | Überstrom | ||
| grün | Dimmung | Aus | Dimmung inaktiv |
| Ein | Dimmung aktiv |
Betriebsmodi Tasten
Anschlussbelegung
6-poliger Stecker unten links
| 1 | Anschluss externes Poti (1-10V) (siehe Betriebsmodi) |
| 2 | Eingang Schaltkontakt (siehe Betriebsmodi) |
| 3 | Eingang Schaltkontakt (siehe Betriebsmodi) |
| 4 | Eingang Schaltkontakt (siehe Betriebsmodi) |
| 5 | Eingang Schaltkontakt (siehe Betriebsmodi) |
| 6 | Eingang Schaltkontakt (siehe Betriebsmodi) |
4-poliger Stecker unten rechts
| 7 | Betriebsspannung +24V DC |
| 8 | Anschluss +24V DC LED |
| 9 | Anschluss 0V DC LED |
| 10 | Betriebsspannung 0V DC |
DIP-Schalter
| DIP-1 | DIP-2 | DIP-3 | Funktion |
|---|---|---|---|
| OFF | OFF | OFF | Mode "Interne Potis" |
| ON | OFF | OFF | Mode "Externes Poti" |
| OFF | ON | OFF | Mode "Eintasten-Dimmer" |
| OFF | OFF | ON | Mode "Treppenzeitschalter" |
Zubehör
| Art.-Nr.: 80100604 ISYnet - NT-LED-12V-15A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100616 ISYnet - NT-LED-24V-5A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100618 ISYnet - NT-LED-24V-10A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100619 ISYnet - NT-LED-24V-10A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100620 ISYnet - NT-LED-24V-20A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100640 ISYnet - NT24V/40A-3Ph Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100641 ISYnet - NT-LED-24V-40A Netzteil für LED-Anwendungen |
