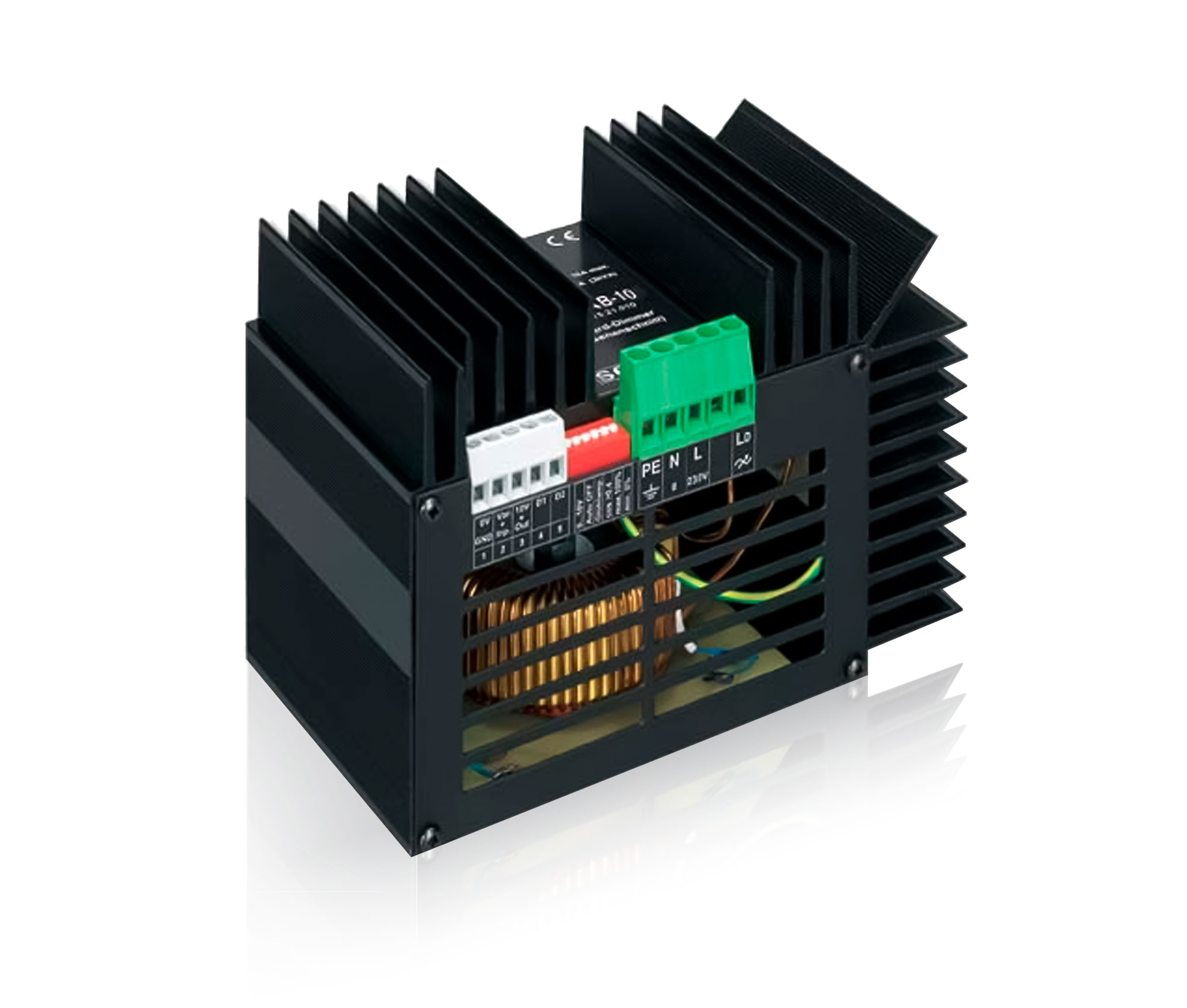

varintens Leistungsdimmer SDK-AB-10
Der varintens SDK-AB-10 ist ein digitaler Dimmer in Phasenabschnitt-Technik, der einerseits durch verschiedene Arten angesteuert werden kann und andererseits auch verschiedene Lasten regeln kann.
Kurzer Überblick
- Phasenabschnitt-Dimmer
- 1x 2300W / 10A
- 0-10V, 1-10V
- Metallgehäuse für optimales Wärmemanagement
- Robust
Der SDK-AB-10 ist ein robuster Dimmer in Phasenabschnitt-Technik. Er kann einerseits durch verschiedene Arten angesteuert werden und andererseits auch verschiedenste Lasten regeln:
- Ansteuerung über ein Potentiometer an der internen Spannungsquelle, mit einer externen Spannungsquelle oder auch mit einer Sinkstromquelle
- Regelung von Glühlampen und Hochvolt-Halogenglühlampen sowie Niedervolt-Halogenlampen mit elektronischem Trafo
- Auch für viele Arten von LED-Retrofit geeignet
Eine automatische oder manuelle Ausschaltfunktion erweitert den Anwendungsbereich. Der SDK hat einen geregelten (dimmbaren) Ausgang 230V/10A mit einer integrierten Ein-/Ausschaltfunktion.
Elektrotechnische Daten
| Netzspannung | 230 V ± 10 % |
| Netzfrequenz | 50 Hz (Option 60 Hz) |
| Technik Dimmausgang | Phasenabschnitt mit Transistoren |
| Maximallast Dimmausgang | 10 A (2,3 kW) |
| Minimallast Dimmausgang | 10 W Glühlampen |
| LED-Peakstrom | 55A |
| Verlustleistung bei Nennlast | 30 W |
| Verlustleistung Standby | 2 W |
| Kühlung | natürliche Umluft |
| Leerlaufspannung | < 50 Vrms |
| Kurzschlussschutz | elektronische Strombegrenzung (Status-LED blinkt) |
| Überlastschutz | durch Reduktion der Ausgangsspannung bei Übertemperatur (Status-LED blitzt) |
| Einschaltverzögerung | ca. 400 ms (Netzeinschalten) |
| Stromabfallzeit | 110 μs, mit Glühlampen-Nennlast |
| Geräusch | 25 dB (A), in 1 m Abstand |
| Betriebs- und Störungsanzeige | 3 LEDs (Power, Run, Status) |
Bauform, Abmessungen, Gewicht
| Bauform | Stahlblech mit Aluminium-Kühler, Montage auf DIN-Hutprofilschienen 35 mm |
| Abmessungen |
BxHxT 155x90x113mm (Mindestabstand zum nächsten Dimmer von 10mm beachten. Bei Vollbelastung empfehlen wir 30mm Abstand.) |
| Gewicht | 1000 g |
Bestelldaten und Konformität
| Typenbezeichnung | SDK-AB-10 |
| Artikelnummer | SE215.0002.00 |
| Fabrikat | varintens |
| Konformität | CE |
Zubehör
- MDK-ES-10 Multifunktions-Steuergerät mit 1-10V-Ausgang
- ISYGLT - CC-03-USB Compact-Controller mit USB-Schnittstelle
- ISYGLT - DA-04-VX Modul mit 4 Analog-Ausgängen
