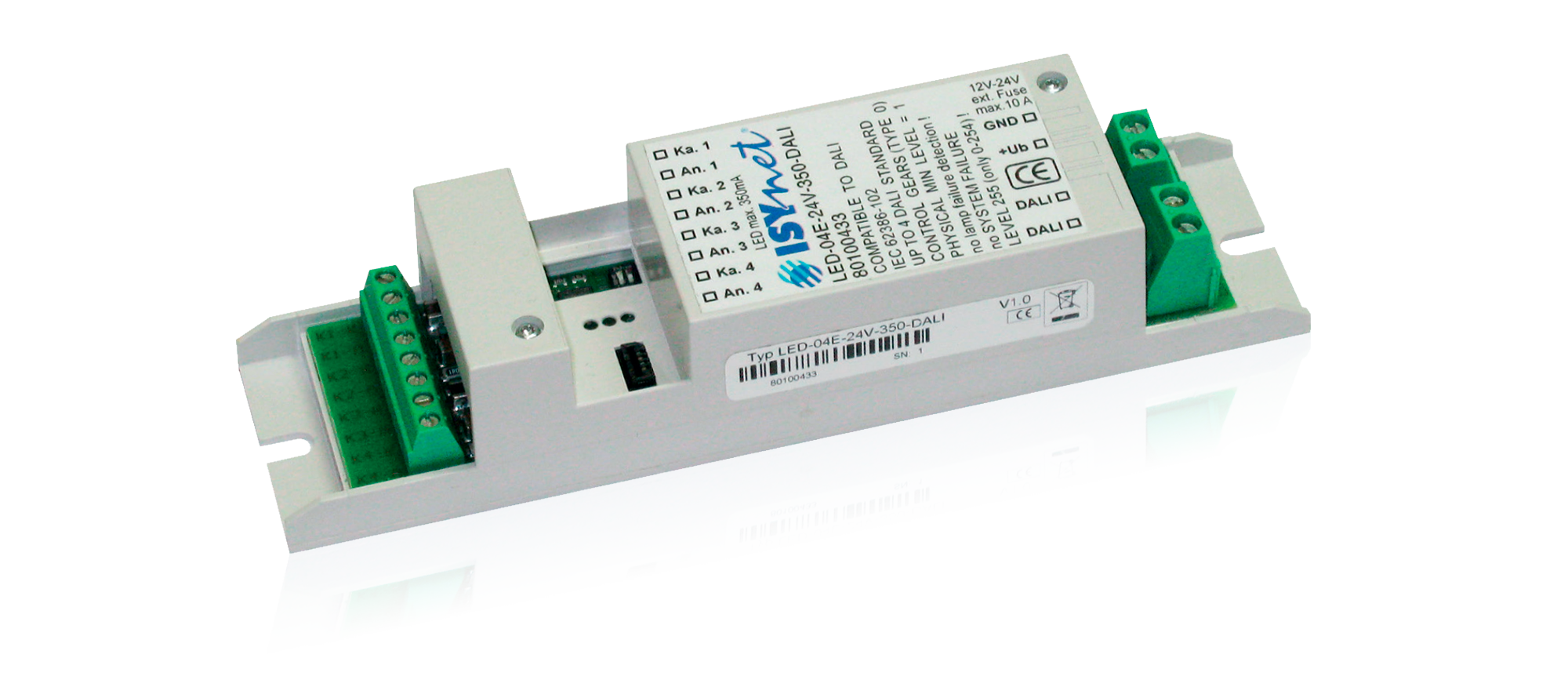

LED-Dimmer LED-04E-24V-350-DALI
LED-Dimmer mit 4 unabhängigen Konstantstrom-Ausgängen, CC (constant current) 350mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW).
Angesteuert wird der Dimmer über das DALI-Protokoll.
Kurzer Überblick
- 350mA Konstantstrom
- Dimmung 0-100%
- Protokoll DALI
Der LED-Dimmer wurde zur Ansteuerung von bis zu 4 LED-Leuchten 350mA über das DALI-Protokoll entwickelt. Damit ist es möglich, die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern. Mit 2 DIP-Schaltern wird der DALI-Dimmer auf die Kanal-Betriebsart voreingestellt (1-, 2-, 3- oder 4-Kanal-Dimmer) und benötigt dementsprechend auch nur die definierte Anzahl von DALI-Adressen.
Bauform, Abmessungen, Gewicht
| Bauform | Kunststoffgehäuse für Leuchteneinbau |
| Abmessungen | LxBxH 140x35x27mm |
| Gewicht | 55g |
Bestelldaten und Konformität
| Typenbezeichnung | LED-04E-24V-350-DALI |
| Artikelnummer | 80100433 |
| Fabrikat | ISYnet |
| Konformität | CE |
Elektrotechnische Daten
| Betriebsspannung |
DALI-BUS-Versorgung, max. 2mA (gesamt für 1-4 CONTROL-GEARS) 12V bis 24V DC impulsfest ! für Power-LEDs |
| Stromaufnahme | max. 400mA pro LED-Kreis, Vorsicherung max. 10A |
| Ausgangsleistung | 4 Kreise mit je 350mA |
| BUS-Ansteuerung |
DALI kompatibel zu DALI IEC 62386-102 4 DALI Standard CONTROL GEARS (DEVICE TYPE 0) PHYSICAL MIN LEVEL = 1 Ausnahmen: - no lamp failure detection - no SYSTEMFAILURE LEVEL "255" only "0-254" |
|
Leitungslänge Speisung zu LED-Dimmer |
max. 40m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
|
Leitungslänge LED-Dimmer bis zur letzten LED |
max. 50m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
| Montage | Bodenkanal, Leuchteneinbau bzw. Deckeneinwurf |
| Anschluss | Schraubklemmen 1,5mm² |
| Max. Umgebungstemperatur | +45°C |
| Lagertemperatur | -25°C bis +70°C |
| Luftfeuchte | 0-85 % r.F. nicht kondensierend |
| Schutzart | in nicht eingebautem Zustand IP 10 |
Gebrauchsanweisungen
Anschlusspläne
Statusanzeige (Werkseinstellung)
| LED | Zustand | Bedeutung |
|---|---|---|
| rot | Ein | Dimmer befindet sich noch im (Default-)Auslieferzustand |
| Aus | Dimmer befindet sich nicht mehr im (Default-)Auslieferzustand, d.h. Parameter wurden geändert oder Dimmer wurde adressiert |
Bitte beachten:
Die rote LED ist KEINE Betriebsspannungs- bzw. Funktionsanzeige des Dimmers! Sie befindet sich neben den DIP-Schaltern.
Parametrierung
- Dimmkurven
Folgende Dimmkurven können werkseitig parametriert werden:
Anschlussbelegung
Klemmen LED-Seite
| Ka. 1 | Kathode (-) für Power-LED Kanal 1 |
| An. 1 | Anode (+) für Power-LED Kanal 1 |
| Ka. 2 | Kathode (-) für Power-LED Kanal 2 |
| An. 2 | Anode (+) für Power-LED Kanal 2 |
| Ka. 3 | Kathode (-) für Power-LED Kanal 3 |
| An. 3 | Anode (+) für Power-LED Kanal 3 |
| Ka. 4 | Kathode (-) für Power-LED Kanal 4 |
| An. 4 | Anode (+) für Power-LED Kanal 4 |
Klemmen BUS-Seite
| DALI | DALI-BUS Anschluss 1 |
| DALI | DALI-BUS Anschluss 2 |
| +Ub | Spannungseingang + für LED-Versorgung |
| GND | Spannungseingang - für LED-Versorgung |
DIP-Schalter
| DIP-1 | DIP-2 | Ausgänge | DALI-GEAR |
|---|---|---|---|
| OFF | OFF | Kathode 1 (Ka.1) | GEAR A |
| Kathode 2 (Ka.2) | GEAR B | ||
| Kathode 3 (Ka.3) | GEAR C | ||
| Kathode 4 (Ka.4) | GEAR D | ||
| ON | OFF | Kathode 1 (Ka.1) | GEAR A |
| Kathode 2 (Ka.2) | GEAR A | ||
| Kathode 3 (Ka.3) | GEAR A | ||
| Kathode 4 (Ka.4) | GEAR A | ||
| OFF | ON | Kathode 1 (Ka.1) | GEAR A |
| Kathode 2 (Ka.2) | GEAR A | ||
| Kathode 3 (Ka.3) | GEAR B | ||
| Kathode 4 (Ka.4) | GEAR B | ||
| ON | ON | Kathode 1 (Ka.1) | GEAR A |
| Kathode 2 (Ka.2) | GEAR B | ||
| Kathode 3 (Ka.3) | GEAR C | ||
| Kathode 4 (Ka.4) | GEAR C | ||
| Hinweis: Nach Änderung der DIP-Schalter müssen die DALI-Adressen des LED-Dimmers nochmals gelöscht werden. Anschließend ist dieser in der aktuellen Konfiguration neu zu parametrieren. | |||
Varianten
Variante 12-48V: LED-04E-350-DALI (Art. Nr.: 80100434)
Zubehör
| Art.-Nr.: 80100616 ISYnet - NT-LED-24V-5A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100618 ISYnet - NT-LED-24V-10A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100619 ISYnet - NT-LED-24V-10A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100620 ISYnet - NT-LED-24V-20A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100640 ISYnet - NT24V/40A-3Ph Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100641 ISYnet - NT-LED-24V-40A Netzteil für LED-Anwendungen |
