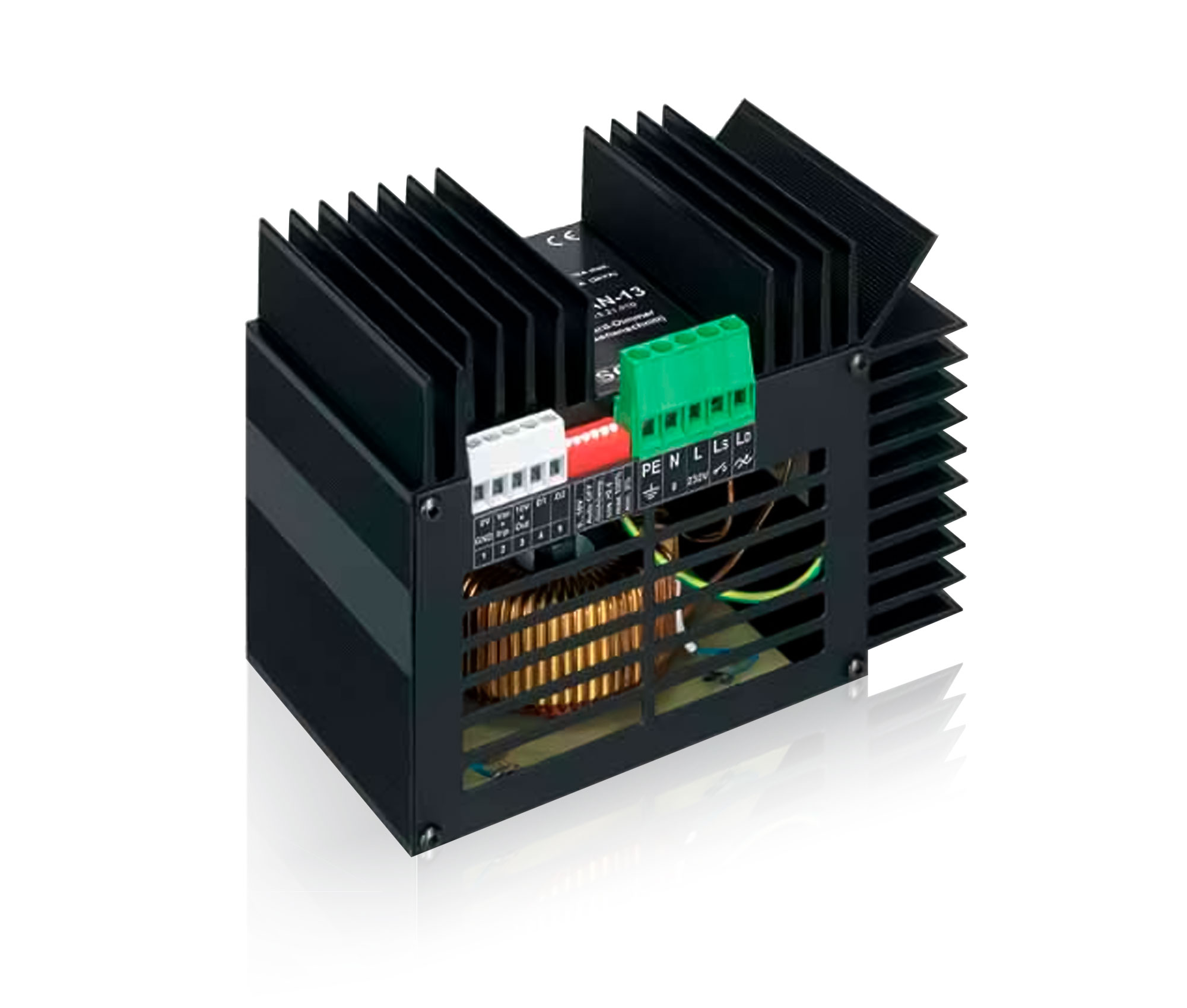

varintens Leistungsdimmer SDK-AN-13
Der SDK-AN-13 ist ein digitaler Dimmer in Phasenanschnitt-Technik, der einerseits durch verschiedene Arten angesteuert werden kann und andererseits auch verschiedene Lasten regeln kann.
Kurzer Überblick
- Phasenanschnitt-Dimmer
- 1x 3000VA / 13A
- 0-10V, 1-10V
- Metallgehäuse für optimales Wärmemanagement
- Robust
- Leichte Handhabung
Der SDK-AN-13 ist ein robuster Dimmer in Phasenanschnitt-Technik. Er kann einerseits durch verschiedene Arten angesteuert werden und andererseits auch verschiedenste Lasten regeln:
- Ansteuerung über ein Potentiometer an der internen Spannungsquelle, mit einer externen Spannungsquelle oder auch mit einer Sinkstromquelle
- Regelung von Glühlampen und Hochvolt-Halogenglühlampen sowie Niedervolt-Halogenlampen mit elektronischem Trafo
- Auch für viele Arten von LED-Retrofit geeignet
Eine automatische oder manuelle Ausschaltfunktion erweitert den Anwendungsbereich. Der SDK hat einen geregelten (dimmbaren) Ausgang 230V/13A mit einer integrierten Ein-/Ausschaltfunktion.
Elektrotechnische Daten
| Netzspannung | 230 V ±10% |
| Netzfrequenz | 50 Hz (Option 60 Hz) |
| Technik Dimmausgang | Phasenanschnitt mit Triac |
| Maximallast Dimmausgang | 13 A (3kVA) |
| Minimallast Dimmausgang | 5 W Glühlampe |
| LED-Peakstrom | 40A |
| Verlustleistung bei Nennlast | 30 W |
| Verlustleistung Standby | 2 W |
| Kühlung | natürliche Umluft |
| Leerlaufspannung | < 50 Vrms |
| Kurzschlussschutz | Sicherungsautomat 16 A max. |
| Überlastschutz | durch Reduktion der Ausgangsspannung bei Übertemperatur (Status LED blitzt) |
| Einschaltverzögerung | ca. 400 ms (Netzeinschalten) |
| Stromanstiegszeit | 90 μs, mit Glühlampen-Nennlast |
| Geräusch | 30 dB(A), in 1 m Abstand |
| Betriebs- und Störungsanzeige | 3 LEDs (Power, Run, Status) |
Bauform, Abmessungen, Gewicht
| Bauform | Stahlblech mit Aluminium-Kühler, Montage auf DIN-Hutprofilschienen 35 mm |
| Abmessungen |
BxHxT 155x90x113mm (Mindestabstand zum nächsten Dimmer von 10mm beachten. Bei Vollbelastung empfehlen wir 30mm Abstand.) |
| Gewicht | 1.4 kg |
Bestelldaten und Konformität
| Typenbezeichnung | SDK-AN-13 |
| Artikelnummer | SE215.0001.00 |
| Fabrikat | varintens |
| Konformität | CE |
Gebrauchsanweisung / Datenblatt
Zubehör
- DGL-01U - Dynamische Grundlast für LED-Lampen
- MDK-ES-10 - Multifunktions-Steuergerät
