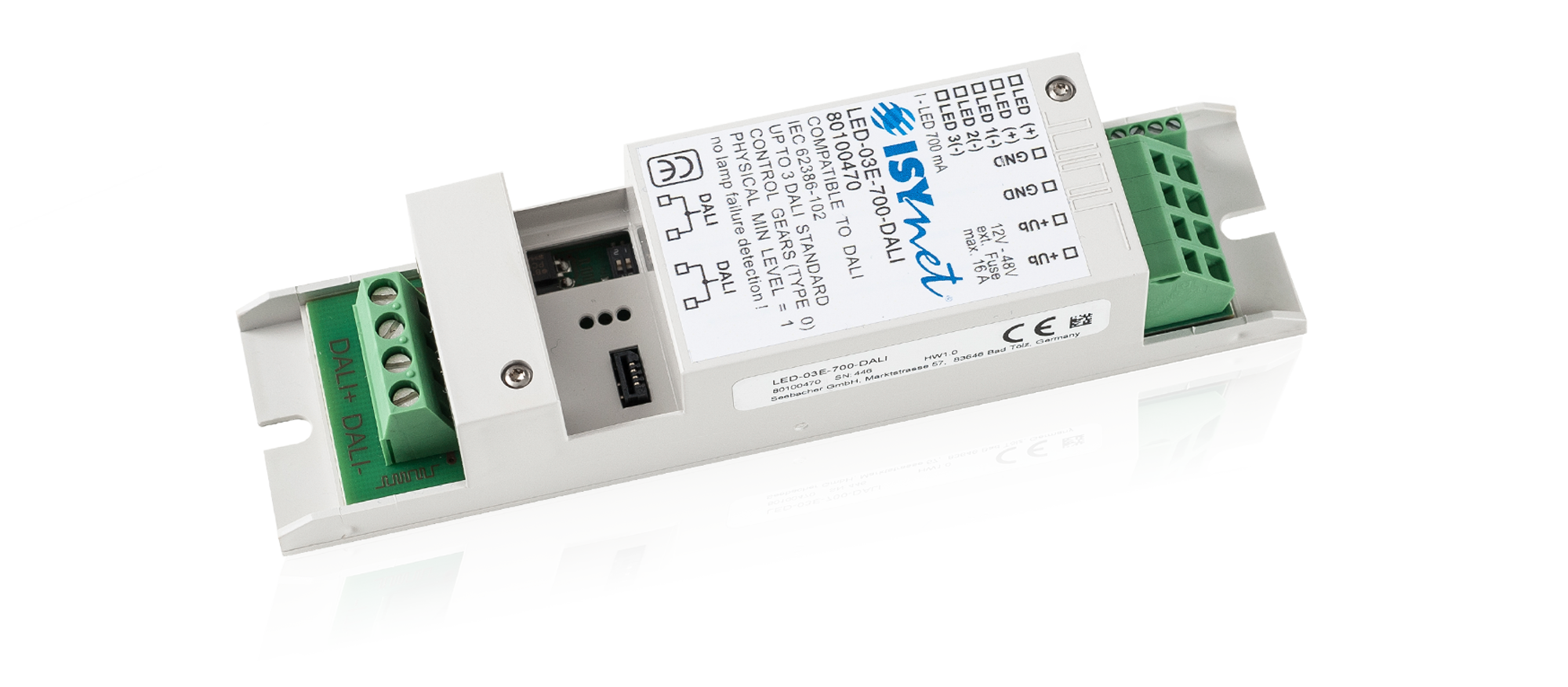

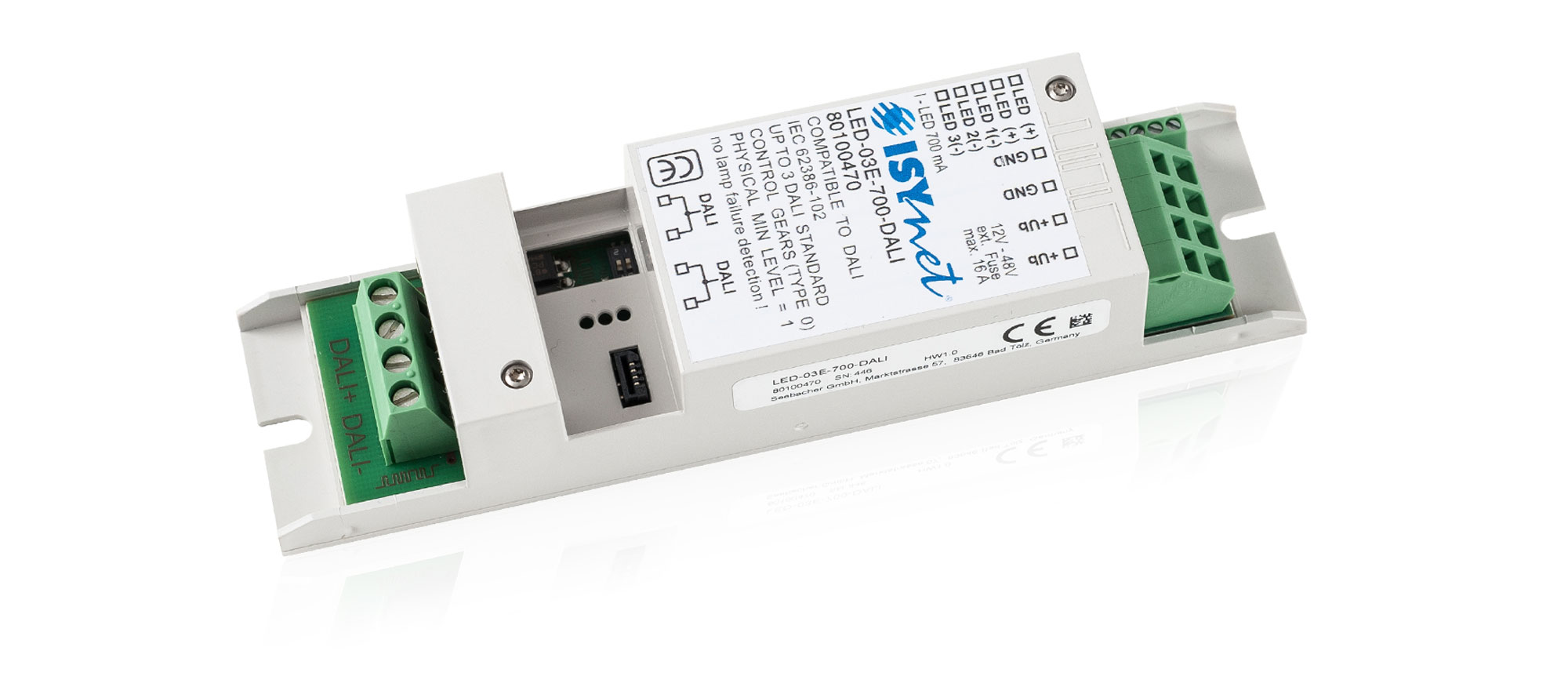

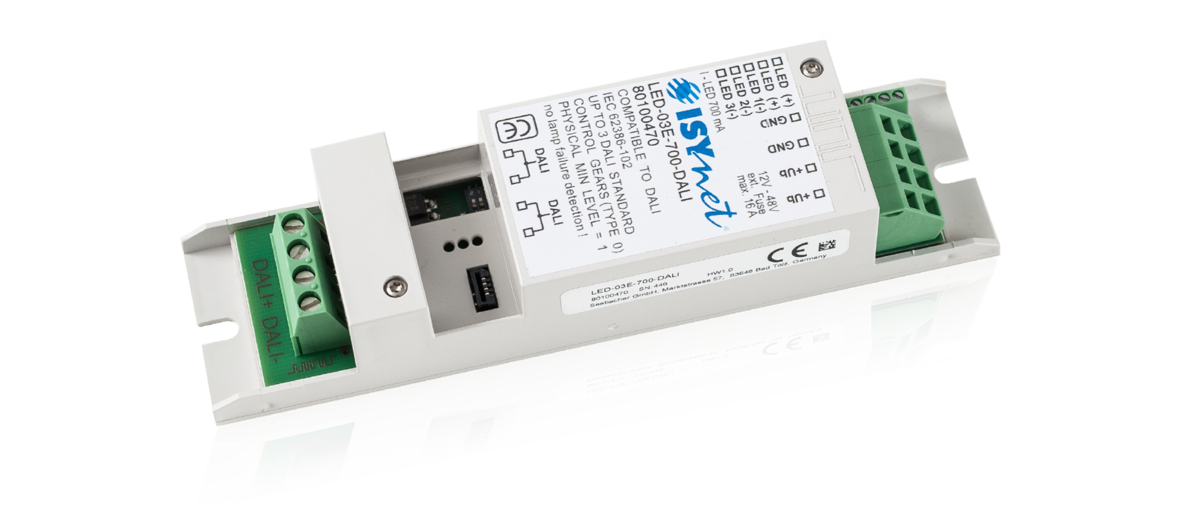

LED-Dimmer LED-03E-700-DALI

LED-Dimmer mit 3 unabhängigen Konstantstrom-Ausgängen, CC (constant current) 700mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW).

Angesteuert wird der Dimmer über das DALI-Protokoll.

Kurzer Überblick

  • 700mA Konstantstrom
  • Dimmung 0-100%
  • Protokoll DALI

Der LED-Dimmer wurde zur Ansteuerung von bis zu 3 LED-Leuchten 700mA über das DALI-Protokoll entwickelt. Damit ist es möglich, die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern. Mit 2 DIP-Schaltern wird der DALI-Dimmer auf die Kanal-Betriebsart voreingestellt (1-, 2- oder 3-Kanal-Dimmer) und benötigt dementsprechend auch nur die definierte Anzahl von DALI-Adressen.

Elektrotechnische Daten

Betriebsspannung DALI-BUS-Versorgung, max. 2mA (gesamt für 1-3 CONTROL GEARS)
12V bis 48V DC impulsfest für Power-LEDs
Stromaufnahme max. 750mA pro LED-Kreis, Vorsicherung max. 10A
Ausgangsleistung 3 Kreise mit je 700mA
BUS-Ansteuerung DALI kompatibel zu DALI IEC 62386-102
3 DALI Standard CONTROL GEARS (DEVICE TYPE 0)
PHYSICAL MIN LEVEL = 1
Ausnahmen:
- no lamp failure detection
- no SYSTEMFAILURE LEVEL "255" only "0-254"
Leitungslänge Speisung
zu LED-Dimmer
max. 40m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten)
Leitungslänge LED-Dimmer
bis zur letzten LED
max. 50m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten)
Montage Gehäuse für Leuchteneinbau
Anschluss Schraubklemmen 1,5mm²
Max. Umgebungstemperatur +45°C
Lagertemperatur -25°C bis +70°C
Luftfeuchte 0...85 % r.F. nicht kondensierend
Schutzart in nicht eingebautem Zustand IP 10

Bauform, Abmessungen, Gewicht

Bauform Kunststoffgehäuse für Leuchteneinbau
Abmessungen LxBxH 140x35x27mm
Gewicht 80g

Bestelldaten und Konformität

Typenbezeichnung LED-03E-700-DALI
Artikelnummer 80100470
Fabrikat ISYnet
Konformität CE

Gebrauchsanweisungen

Anschlusspläne

DIP-Schalter

DIP-1DIP-2AusgängeDALI-GEAR

OFF

OFFKathode 1 (Ka.1)GEAR A
Kathode 2 (Ka.2)GEAR B
Kathode 3 (Ka.3)GEAR C

ONOFFKathode 1 (Ka.1)GEAR A
Kathode 2 (Ka.2)GEAR A
Kathode 3 (Ka.3)GEAR A

OFFONKathode 1 (Ka.1)GEAR A
Kathode 2 (Ka.2)GEAR A
Kathode 3 (Ka.3)GEAR B

ONONKathode 1 (Ka.1)GEAR A
Kathode 2 (Ka.2)GEAR B
Kathode 3 (Ka.3)GEAR B
Hinweis: Nach Änderung der DIP-Schalter müssen die DALI-Adressen des LED-Dimmers nochmals gelöscht werden. Anschließend ist dieser in der aktuellen Konfiguration neu zu parametrieren.

Statusanzeige (Werkseinstellung)

LEDZustandBedeutung
rotEinDimmer befindet sich noch im (Default-)Auslieferzustand
AusDimmer befindet sich nicht mehr im (Default-)Auslieferzustand, d.h. Parameter wurden geändert oder Dimmer wurde adressiert


Bitte beachten:
Die rote LED ist KEINE Betriebsspannungs- bzw. Funktionsanzeige des Dimmers! Sie befindet sich neben den DIP-Schaltern.


Parametrierung

  • Dimmkurven
    Folgende Dimmkurven können werkseitig parametriert werden:

Anschlussbelegung

Klemmen LED-Seite

+Ub Spannungseingang + für LED-Versorgung
+Ub Spannungseingang + für LED-Versorgung
GND Spannungseingang - für LED-Versorgung
GND Spannungseingang - für LED-Versorgung
LED (+) Gemeinsame Anode (+) der Power-LED
LED (+) Gemeinsame Anode (+) der Power-LED
LED 1 (-) Kathode (-) für Power-LED Kanal 1
LED 2 (-) Kathode (-) für Power-LED Kanal 2
LED 3 (-) Kathode (-) für Power-LED Kanal 3

Klemmen BUS-Seite

DALIintern
gebrückt
DALI-BUS Anschluss 1
DALIDALI-BUS Anschluss 1
DALIintern
gebrückt
DALI-BUS Anschluss 2
DALIDALI-BUS Anschluss 2

Zubehör

Art.-Nr.: 80100604 ISYnet - NT-LED-12V-15A Netzteil für LED-Anwendungen
Art.-Nr.: 80100608 ISYnet - NT-LED-48V-5A Netzteil für LED-Anwendungen
Art.-Nr.: 80100609 ISYnet - NT-LED-48V-5,4A Netzteil für LED-Anwendungen
Art.-Nr.: 80100610 ISYnet - NT-LED-48V-10A Netzteil für LED-Anwendungen
Art.-Nr.: 80100611 ISYnet - NT-LED-48V-20A Netzteil für LED-Anwendungen
Art.-Nr.: 80100616 ISYnet - NT-LED-24V-5A Netzteil für LED-Anwendungen
Art.-Nr.: 80100618 ISYnet - NT-LED-24V-10A Netzteil für LED-Anwendungen
Art.-Nr.: 80100619 ISYnet - NT-LED-24V-10A Netzteil für LED-Anwendungen
Art.-Nr.: 80100620 ISYnet - NT-LED-24V-20A Netzteil für LED-Anwendungen
Art.-Nr.: 80100640 ISYnet - NT24V/40A-3Ph Netzteil für LED-Anwendungen
Art.-Nr.: 80100641 ISYnet - NT-LED-24V-40A Netzteil für LED-Anwendungen

Anfrage


LED-03E-700-DALI

Art.-Nr.: 80100470

LED-Dimmer mit 3 unabhängigen Konstantstrom-Ausgängen, CC (constant current) 700mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW). Angesteuert wird der Dimmer über das DALI-Protokoll.
zzgl. Versandkosten
  • kostenlose Anfrage / free request
    ab 1 0,00 € 0,00 €
