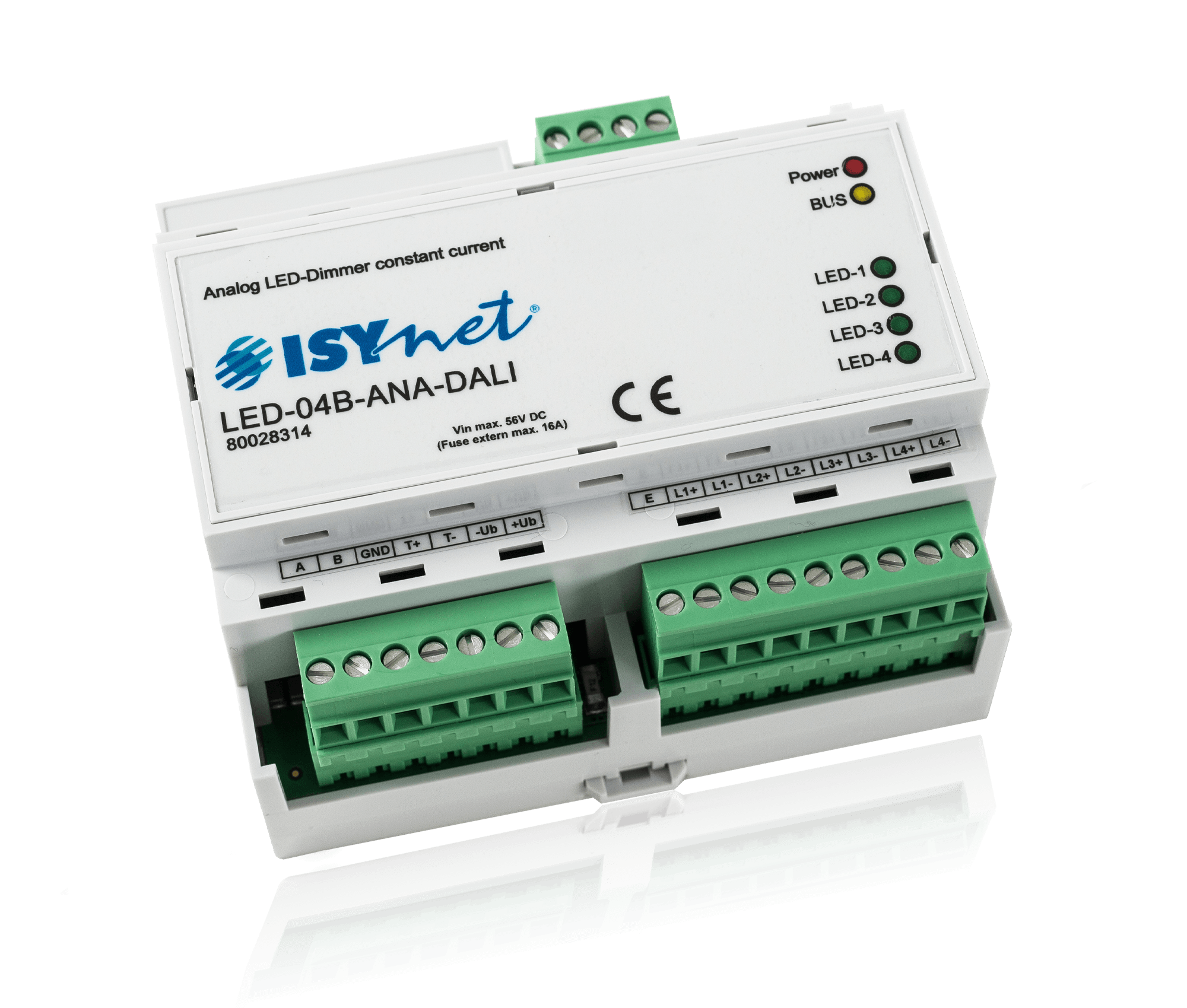

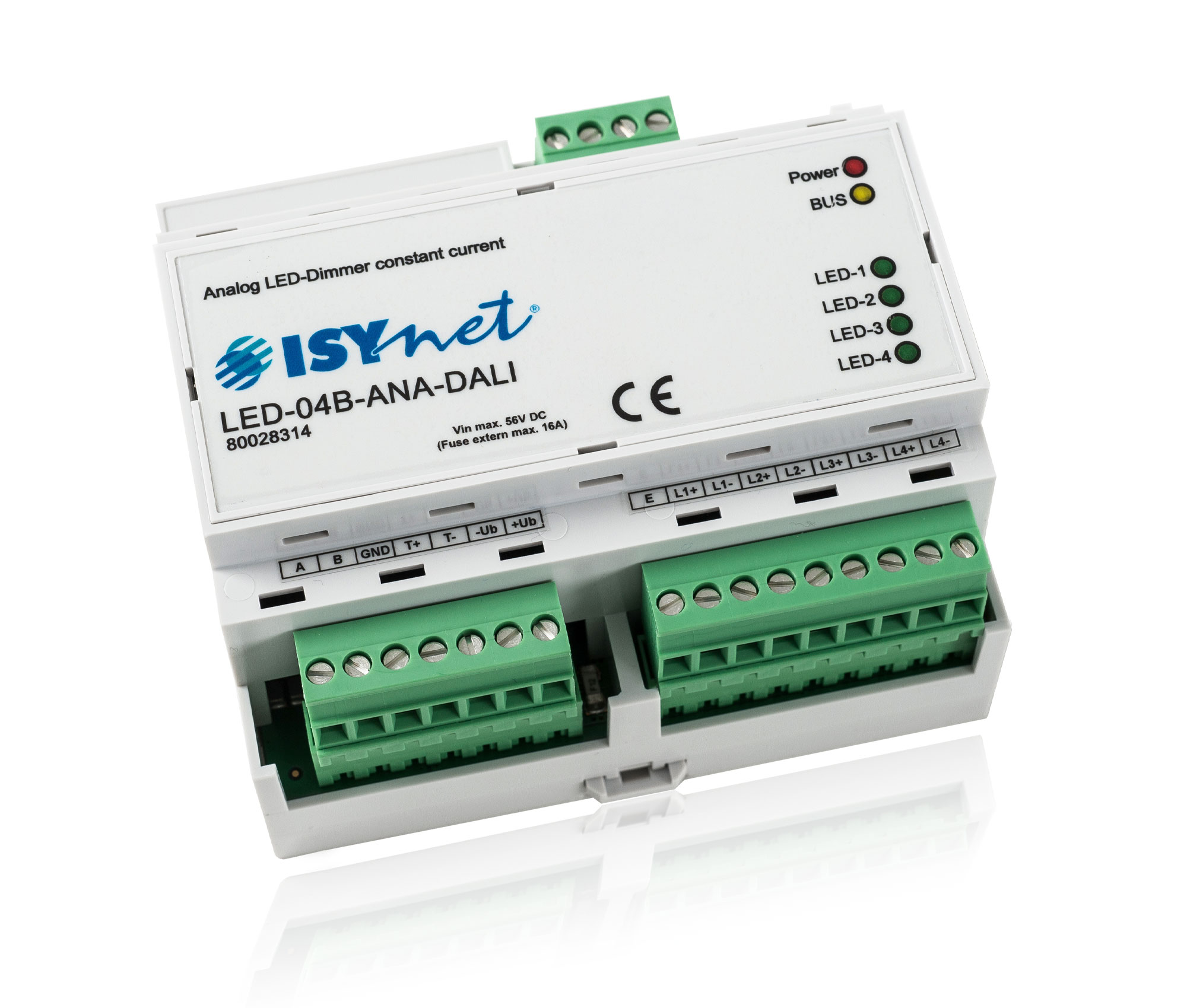

LED-Dimmer LED-04B-ANA-DALI
Analog-LED-Dimmer - non-PWM - über das DALI-Protokoll. 4 unabhängige Konstantstrom-Ausgänge, CC (constant current) 250mA bis 1550mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW).
Kurzer Überblick
- 4 Dimmkanäle 250mA bis 1550mA
- Dimmung 0-100%
- Protokoll DALI
- Analog-Dimmung (Amplituden-Dimmung)
- Planetarium
- Theater
- Museum, Galerie, Ausstellung
Der non-PWM LED-Dimmer wurde zur absolut flimmer- und flackerfreien Dimmung von konstantstromgesteuerten LEDs bzw. LED-Leuchten entwickelt. Er dimmt absolut ohne Pulsweitenmodulation und ist ein rein linearer Dimmer. Es ist möglich, die Leuchtdioden bei einer Dimmauflösung von 16 Bit (interne Auflösung bei ISYGLT-Betrieb) in der Helligkeit zwischen 0% und 100% perfekt zu steuern. Der LED-Dimmer kann pro Kanal in der Minimal-Helligkeit am Gerät abgeglichen und somit optimal auf die zu steuernden LEDs angepasst werden
Je nach Konfiguration und LED-Type kann dieser Dimmer LEDs mit insgesamt 300W (4x 75W) Leistung steuern.
Empfohlene Einsatzbereiche sind alle Bereiche, in denen auf eine gesunde Beleuchtung geachtet wird, da die Auswirkungen der gängigen PWM-Dimmung nicht vollständig untersucht sind, aber von Experten als gesundheitlich bedenklich eingestuft werden. PWM wird standardmäßig in allen bisherigen LED-Dimmern verwendet, auch bei dem DALI- und KNX/EIB-Standard. Besonders empfehlenswert ist demnach die Nutzung einer non-PWM Dimmung in Bereichen, wo sich Menschen länger aufhalten bzw. hohe Anforderungen an die Lichtqualität gestellt sind:
- Planetarium
- Theater
- Museum, Galerie, Ausstellung
- Klinik und Pflegeheim
- Büro und weitere Arbeitsplätze
- Schule und Bildungseinrichtung
- Hotel und Konferenzraum
- Einkaufszentrum und Geschäft
Der LED-04B-ANA-DALI wird über das Standard-DALI-Protokoll angesteuert.
Bestelldaten und Konformität
Typenbezeichnung | LED-04B-ANA-DALI |
Artikelnummer | 80028314 |
Fabrikat | ISYnet |
Konformität | CE |
Elektrotechnische Daten
Betriebsspannung | 24V bis 56V für die Versorgung der LEDs je nach Type |
Havarie-Eingang | 24V bis 56V DC |
LED-Flussspannung | 12V bis 54V (abhängig vom Spannungsabfall der Leitung); die LED-Flussspannung muss inkl. dem Spannungsabfall der Leitung 2V kleiner sein als die Versorgungsspannung! |
Absicherung | max. 16A bei Umax 56V DC |
Stromaufnahme | max. 1550mA pro LED-Kreis |
Ausgänge | 4 x Konstantstrom, im Werk einstellbar im Bereich von 250mA bis 1550mA (bitte bei Bestellung den gewünschten Stromwert für jeden Kreis angeben) |
Verlustleistung | Leerlauf: 0,162W / Kanal, Voll-Last und ungünstigste Bedingungen: 2,5W / Kanal |
Ansteuerung |
DALI kompatibel zu DALI IEC 62386-102 4 DALI Standard CONTROL GEARS (DEVICE TYPE 0) PHYSICAL MIN LEVEL = 1 Ausnahmen: - no lamp failure detection - no SYSTEMFAILURE LEVEL "255" only "0-254” |
Leitungslänge Speisung zu LED-Dimmer |
max. 20m |
Leitungslänge LED-Dimmer bis zur letzten LED | max. 50m pro Kanal |
Dimmauflösung | 16 Bit |
Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
Montage | REG-Einbau auf 35mm DIN-Schiene |
Anschluss | steckbare Schraubklemmen 2,5mm² |
max. Umgebungstemperatur | -10°C bis +40°C (nicht betauend) |
Lagertemperatur | -25°C bis +70°C |
Luftfeuchte | 0...85 % r.F. nicht kondensierend |
Schutzart | in nicht eingebautem Zustand IP 20 |
Bauform, Abmessungen, Gewicht
Bauform | Kunststoffgehäuse lichtgrau, schnappbar auf 35mm DIN-Schiene 6 TE |
Abmessungen | BxHxT 106x90x59mm REG (6 TE) |
Gewicht | 250g |
LV-Texte
Gebrauchsanweisungen
Anschlusspläne
Minimum-Dimmwerte einstellen
Für die Einstellung der Minimum-Dimmwerte steht ein Poti und ein Taster zur Verfügung.
Vor der Einstellung müssen die Dimmkanäle aktiv sein - Dimmwerte >= #1
Mit den DIP-Schaltern 9-12 werden die einzustellenden Kanäle ausgewählt (siehe Tabelle unten). Die Einstellung kann pro Kanal separat oder auch für mehrere Kanäle gleichzeitig erfolgen.
Sobald einer oder mehrere DIP-Schalter auf ON stehen, sind die betreffenden Kanäle auf DALI-Dimmwert #1 umgestellt und es erfolgt die Ausgabe des Potiwertes. Durch Drehen des Potis kann die Minimalwert-Schwelle abgeglichen werden. Das Poti wird alle 0,5s aktualisiert.
Beim Betätigen der Taste "S2" länger als 3 Sekunden erfolgt das Speichern des aktuellen Minimalwertes. Dies wird durch 3x blinken der gelben LED signalisiert.
DIP-Schalter - Einstellung Min-Werte der Kanäle
DIP-1 | DIP-2 | Ausgänge | DALI-GEAR | DIP-9 | DIP-10 | DIP-11 | DIP-12 |
---|---|---|---|---|---|---|---|
OFF | OFF | Kathode 1 (L1) | GEAR A | ON | |||
Kathode 2 (L2) | GEAR B | ON | |||||
Kathode 3 (L3) | GEAR C | ON | |||||
Kathode 4 (L4) | GEAR D | ON | |||||
ON | OFF | Kathode 1 (L1) | GEAR A | ON | |||
Kathode 2 (L2) | GEAR A | ON | |||||
Kathode 3 (L3) | GEAR A | ON | |||||
Kathode 4 (L4) | GEAR A | ON | |||||
OFF | ON | Kathode 1 (L1) | GEAR A | ON | |||
Kathode 2 (L2) | GEAR A | ON | |||||
Kathode 3 (L3) | GEAR B | ON | |||||
Kathode 4 (L4) | GEAR B | ON | |||||
ON | ON | Kathode 1 (L1) | GEAR A | ON | |||
Kathode 2 (L2) | GEAR B | ON | |||||
Kathode 3 (L3) | GEAR C | ON | |||||
Kathode 4 (L4) | GEAR C | ON | |||||
Hinweis: Wenn Kanal-Zusammenschaltungen aktiv sind ("CONTROL GEARS"), erfolgt die Einstellung immer auf die Gruppe bezogen gleich. Es können nur LEDs mit gleichen Eigenschaften so abgeglichen werden. |
Funktionsanzeigen (LEDs am Modul)
LED | Bezeichnung | Zustand | Bedeutung |
---|---|---|---|
rot | POWER | Aus | keine Betriebsspannung |
Ein | Betriebsspannung, kein Fehler | ||
Blinken | Parameterfehler | ||
gelb | Zustand | Ein | DALI-Werksauslieferzustand |
3xBlinken | Aktuell eingestellter Min-Wert wurde gespeichert | ||
4xgrün | Ausgänge 1-4 | Aus | Ausgang inaktiv |
Ein | Ausgang aktiv |
Parametrierung
- Dimmkurven
Folgende Dimmkurven können werkseitig parametriert werden:
Anschlussbelegung
4-poliger Stecker oben rechts
D+ | DALI + |
D+ | DALI + |
D- | DALI - |
D- | DALI - |
7-poliger Stecker unten links
A | nicht belegt |
B | nicht belegt |
GND | GND RS-485 |
T+ | Temperaturfühler + |
T- | Temperaturfühler - |
U- | Betriebsspannungseingang - für LED-Dimmer |
U+ | Betriebsspannungseingang + für LED-Dimmer |
9-poliger Stecker unten rechts
E | Eingang für Notbetrieb - (U+ geschaltet) |
L1+ | + für LED Kanal 1 |
L1- | - für LED Kanal 1 |
L2+ | + für LED Kanal 2 |
L2- | - für LED Kanal 2 |
L3+ | + für LED Kanal 3 |
L3- | - für LED Kanal 3 |
L4+ | + für LED Kanal 4 |
L4- | - für LED Kanal 4 |
DIP-Schalter - Festlegung Control-GEARS
DIP-1 | DIP-2 | Ausgänge | DALI-GEAR |
---|---|---|---|
OFF | OFF | Kathode 1 (L1) | GEAR A |
Kathode 2 (L2) | GEAR B | ||
Kathode 3 (L3) | GEAR C | ||
Kathode 4 (L4) | GEAR D | ||
ON | OFF | Kathode 1 (L1) | GEAR A |
Kathode 2 (L2) | GEAR A | ||
Kathode 3 (L3) | GEAR A | ||
Kathode 4 (L4) | GEAR A | ||
OFF | ON | Kathode 1 (L1) | GEAR A |
Kathode 2 (L2) | GEAR A | ||
Kathode 3 (L3) | GEAR B | ||
Kathode 4 (L4) | GEAR B | ||
ON | ON | Kathode 1 (L1) | GEAR A |
Kathode 2 (L2) | GEAR B | ||
Kathode 3 (L3) | GEAR C | ||
Kathode 4 (L4) | GEAR C | ||
Hinweis: Nach Änderung der DIP-Schalter müssen die DALI-Adressen des LED-Dimmers nochmals gelöscht werden. Anschließend ist dieser in der aktuellen Konfiguration neu zu parametrieren. |
