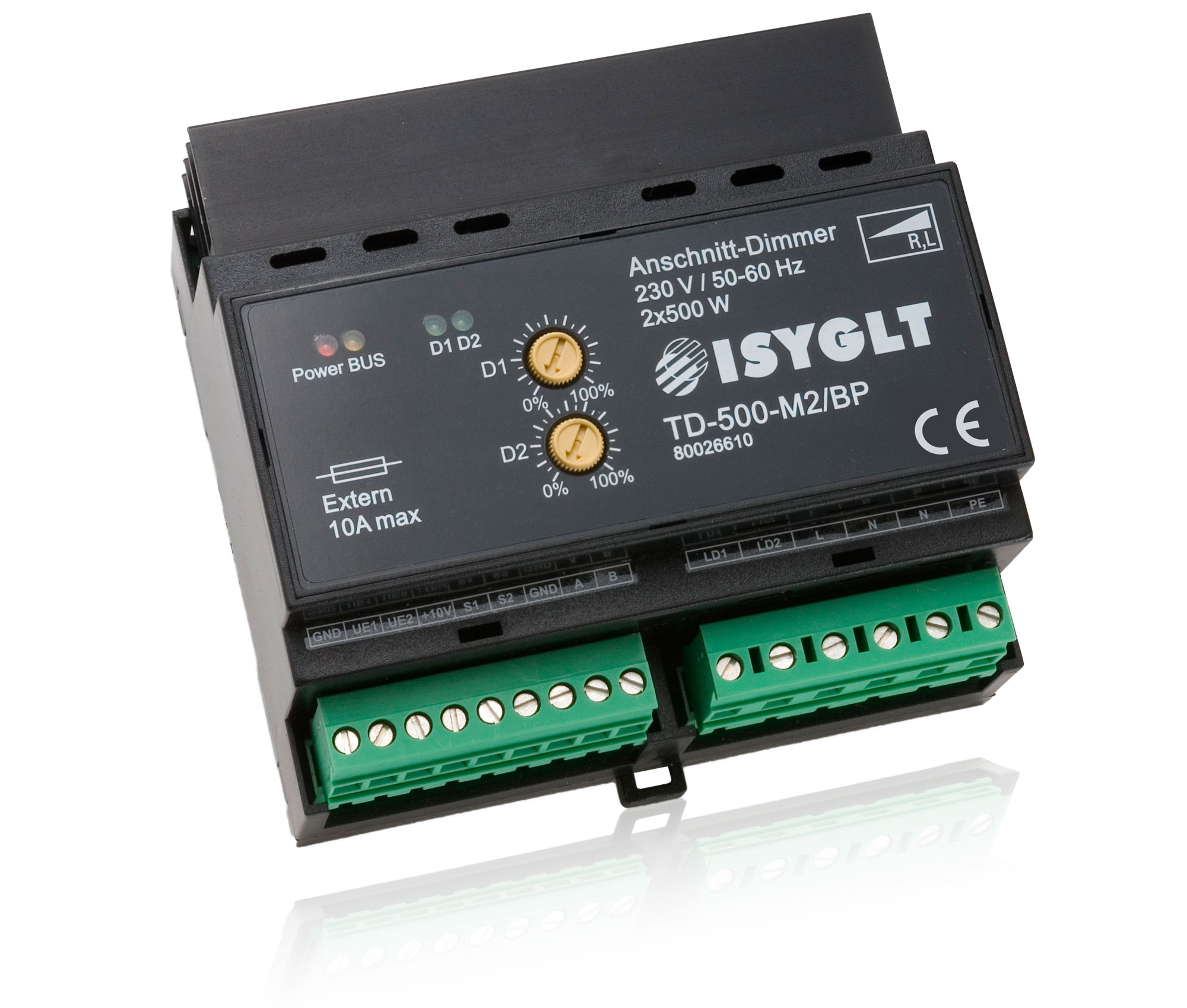

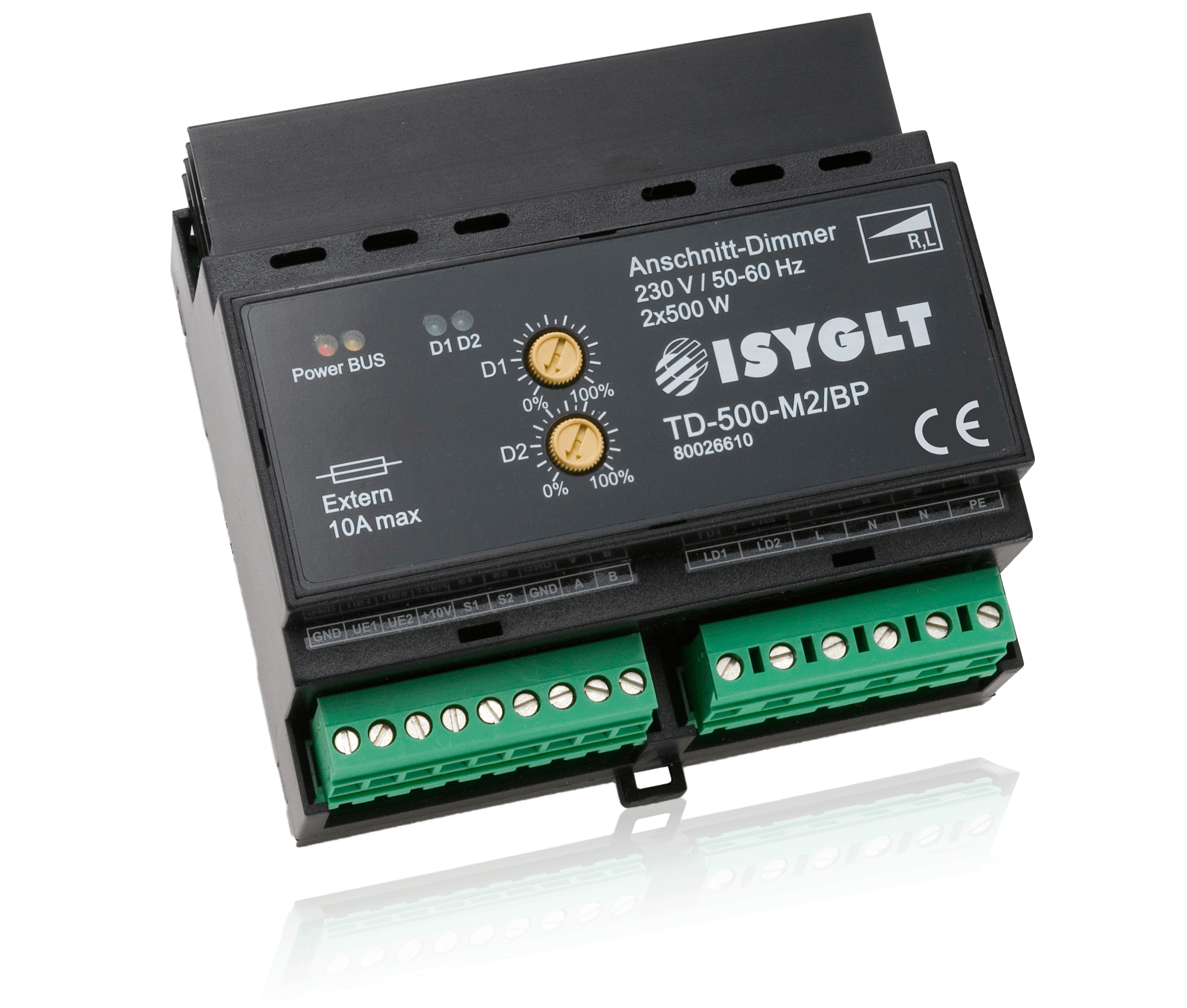

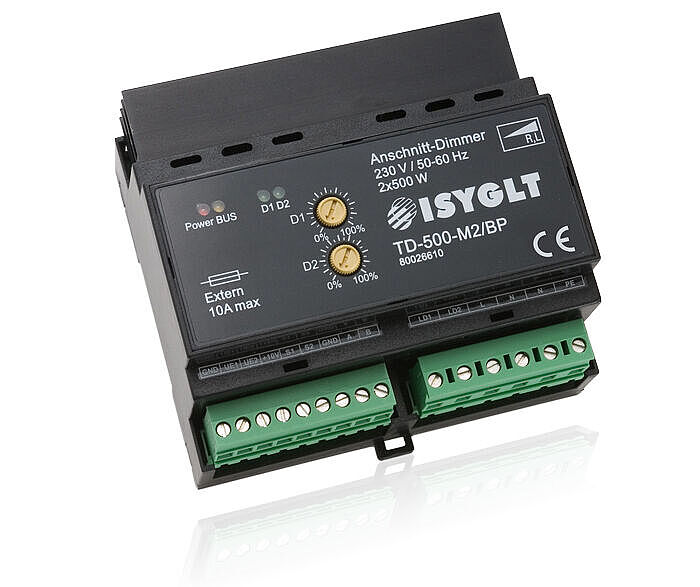

Phasenanschnitt-Dimmer TD-500-M2/BP
Thyristor-Dimmer in Phasenanschnitt-Technologie AGL, HV-Halogenleuchten, NV-Halogenleuchten mit magn. Trafo. 2 Kanäle mit jeweils bis zu 500W/VA.
Kurzer Überblick
- 2 Kanäle je 500W Phasenanschnitt
- Protokoll ISYGLT
- Protokoll DMX512
- 1-10V / 0-10V
- Eintast-Dimmer
Der TD-Dimmer ist ein klassischer Phasenanschnitt-Dimmer in 16Bit "Thyristor Antiparallel Technologie". Diese Steuerungsart ist mit Sicherheit die Oberklasse der Dimmer und nicht mit den einfacheren Triac-Dimmern zu vergleichen. Hier erfolgt die Ansteuerung und Überwachung für jede Halbwelle getrennt, da entsprechend jeweils ein Thyristor vorhanden und zuständig ist. Der Dimmer zeichnet sich durch seine extreme Robustheit in der jeweiligen Leistungsklasse aus. In der Phasenanschnittsteuerungstechnik können alle ohmschen Lasten (Glühlampen, Hochvolthalogen, Heizungen) und induktiven Verbraucher (Halogen mit magnetischen Trafos, Leuchtstofflampen mit VIP-90, Motore, Kunststoffschweißgeräte mit magnetischen Trafo) betrieben werden. Der Dimmer verfügt über mehrere Ansteuerungsarten und kann konventionell mit Poti, Taste, 0-10V oder 1-10V Signal oder digital im ISYGLT-BUS, DMX512 8-Bit oder DMX512 16-Bit betrieben werden. Die Grundfunktionsparametrierung erfolgt über 2 DIP-Schalter, Detailparameter sind nur im ISYGLT-System einstellbar.
Elektrotechnische Daten
| Netzversorgung | 230V / 45 bis 65 Hz |
| Absicherung | 1 x 230V Automat B6A oder B10A |
| Ausgang | 2 x 230V Anschnitt 35W bis 500W pro Kanal |
| Verlustleistung |
<2 ... 13W (Stand-by ... Voll-Last) !! Bitte für ausreichende Belüftung des Schaltschrankes bzw. Gehäuses sorgen !! |
| 1 (0)-10V |
Sinkstrom bei 1-10V = 1mA Source-Strom bei der Hardware-Option 0-10V = 0,5mA an 20kOhm |
| Isolationsspannung | 3500V (ISYGLT-BUS / Netz) |
| Übertemperaturschutz |
Temperatursicherung (Bimetall) 105°C +/-5K selbst zurückstellend im Primärkreis des Dimmers (Kontaktbelastbarkeit 10A bei Cos-Phi=1; 6,3A bei Cos-Phi=0,6) |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 1,5mm² steckbar |
| Betriebstemperatur |
-10...+45°C > bei +50°C max. 60% anschließbare Leistung > bei +55°C max. 50% anschließbare Leistung > bei +60°C max. 30% anschließbare Leistung |
| Lagertemperatur | -25...+70 °C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 30 |
| Schutzklasse | I |
Bauform, Abmessungen, Gewicht
| Bauform | Hutschienengehäuse |
| Abmessungen | BxHxT 106x90x59mm REG (6 TE) |
| Gewicht | 410 g |
Bestelldaten und Konformität
| Typenbezeichnung | TD-500-M2/BP |
| Artikelnummer | 80026610 |
| Fabrikat | ISYGLT |
| Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
DIP-Schalter ISYGLT-BUS-Betrieb
| OFF | DIP oben | ON | |
|---|---|---|---|
| OFF | OFF | 1 | |
| Adresse 0 bis 127 | 2 | Adressbit 6 | |
| 3 | Adressbit 5 | ||
| 4 | Adressbit 4 | ||
| 5 | Adressbit 3 | ||
| 6 | Adressbit 2 | ||
| 7 | Adressbit 1 | ||
| 8 | Adressbit 0 |
| OFF | DIP unten | ON | |
|---|---|---|---|
| Alle OFF | OFF | 1 | |
| OFF | 2 | ||
| OFF | 3 | ||
| OFF | 4 | ||
| OFF | 5 | ||
| OFF | 6 | ||
| OFF | 7 | ||
| OFF | 8 |
DIP-Schalter stand-alone-Betrieb
| OFF | DIP oben | ON | |
|---|---|---|---|
| Alle OFF | OFF | 1 | |
| OFF | 2 | ||
| OFF | 3 | ||
| OFF | 4 | ||
| OFF | 5 | ||
| OFF | 6 | ||
| OFF | 7 | ||
| OFF | 8 |
| OFF | DIP unten | ON | |
|---|---|---|---|
| Mode | OFF | 1 | |
| Mode | 2 | Stand Alone | |
| OFF | 3 | Speedalaising (Oversampling) ON | |
| U-Eingänge 0-10V | 4 | U-Eingänge 1-10V | |
| Lineare Dimmkurve | 5 | Visor Dimmkurve | |
| Funktion Aus | 6 | Min Dimmlevel | |
| Kurve linear | 7 | Min Dimmlevel | |
| Mode: Analogeingänge | 8 | Mode: 1-Tasten-Dimmer |
DIP-Schalter Standard-(stand-alone-)Betrieb 1-Kanal-Dimmer (1x1000W mit Slave erweiterbar)
| DMX Adressbits | 1 | Adressbit 7 | |
| 2 | Adressbit 6 | ||
| 3 | Adressbit 5 | ||
| 4 | Adressbit 4 | ||
| 5 | Adressbit 6 | ||
| 6 | Adressbit 2 | ||
| 7 | Adressbit 1 | ||
| 8 | Adressbit 0 |
| Mode | 1 | ON = DMX512 | |
| Mode | 2 | ON + 1 ON = DMX512-16Bit | |
| OFF OFF | 3 | Speedalaising (Oversampling) ON | |
| U-Eingänge 0-10V | 4 | U-Eingänge 1-10V | |
| Lineare Dimmkurve | 5 | Visor Dimmkurve | |
| Funktion Aus | 6 | Min Dimmlevel | |
| Kurve linear | 7 | Min Dimmlevel | |
| DMX Adressbits | 8 | Adressbit 8 |
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | Power | AUS | keine Betriebsspannung |
| EIN | Betriebsspannung, kein Fehler | ||
| gelb | BUS | AUS | kein BUS-Signal detektiert |
| EIN | BUS-Signal detektiert, eigene Adresse wird nicht erkannt | ||
| Gleichmäßiges Blinken | BUS-Signal und eigene Moduladresse detektiert | ||
| grün | Status Dimmer-Ausgänge | AUS | Ausgang „AUS“ kein Fehler |
| EIN | Ausgang „EIN“ kein Fehler |
Software
Parametrierung mit ProgrammDesigner
Im ISYGLT ProgrammDesigner finden Sie die Parametriermöglichkeiten für den ISYGLT-Betrieb.
- Einstellung der Dimmkurven
- Rückmeldung des Dimmerzustandes (Diagnosemeldungen)
- Notbetrieb bei BUS-Ausfall
Anschlussbelegung
9-poliger Stecker links
| GND | Bezugspotential (Ground) für die Spannungseingänge (0-10V) und BUS RS485 (intern gebrückt mit der siebten Klemme) |
| UE1 | Steuerspannungseingang für den Dimmerausgang LD1 (Notfunktion) |
| UE2 | Steuerspannungseingang für den Dimmerausgang LD2 (Notfunktion) |
| +10V | 10V für den Anschluss eines externen Potis |
| S1 | Spannung Kanal 1 für Sinkstrom 1-10V (Brücke zu "UE1" einlegen) |
| S2 | Spannung Kanal 2 für Sinkstrom 1-10V (Brücke zu "UE2" einlegen) |
| GND | Bezugspotential (Ground) für die Spannungseingänge (0-10V) und BUS RS485 (intern gebrückt mit der ersten Klemme) |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
6-poliger Stecker rechts
| LD1 | Dimmer 1 Lastausgang 0...230V max. 500W/VA Anschnitt |
| LD2 | Dimmer 2 Lastausgang 0...230V max. 500W/VA Anschnitt |
| L | Netzspannung 230V (45Hz-65Hz) |
| N | Neutralleiter |
| N | Neutralleiter |
| PE | Schutzleiter |
Zubehör
- DGL-01U - Dynamische Grundlast für LED-Lampen
- Hutschienenadapter (inklusive)
Varianten
Phasenanschnitt-Dimmer mit höherer Leistung
Universal-Dimmer UD-700-X2 - speziell auch für LED-Leuchtmittel
Phasenanschnitt-, Phasenabschnitt- und Universal-Dimmer finden Sie auch im Katalog.
