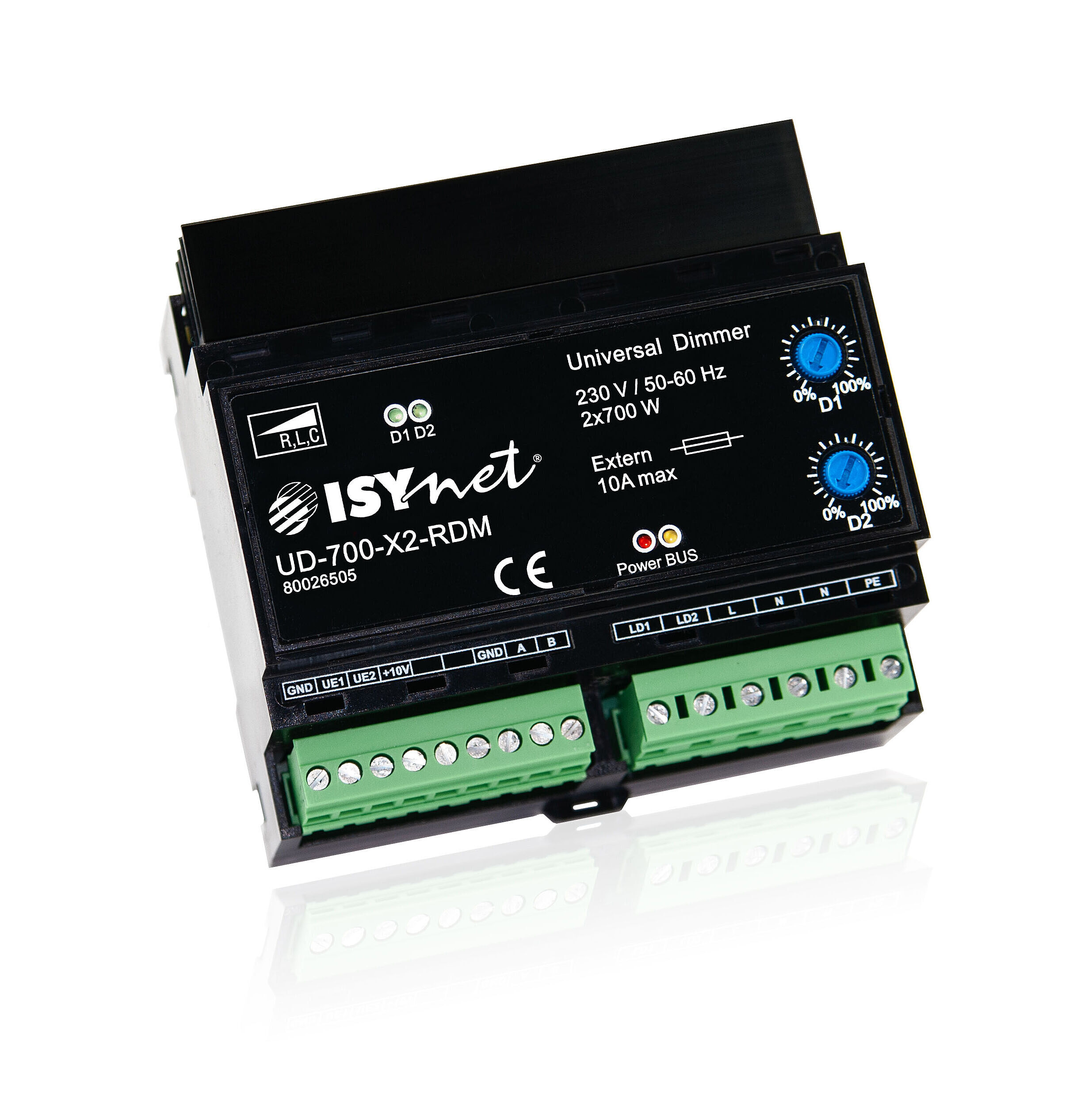

Universal-Dimmer UD-700-X2-RDM
Der zuverlässige Universal-Dimmer wurde entwickelt, um alle (per Phasenanschnitt/-abschnitt) dimmbaren Leuchtmittel (z.B. LED-Lampen) perfekt zu dimmen. Er benötigt keine Mindestlast und dimmt schon ab einer LED-Retrofit-Leuchte flackerfrei. Auch eine große Anzahl LEDs stellt kein Problem für den Dimmer dar.
Kurzer Überblick
- 2 Kanäle je 700W oder 1 Kanal 1400W
- flackerfreies Dimmen von LED-Lampen
- automatische Lasterkennung
- Unterdrückung von Rundsteuer-Signalen und Netzstörungen
- Oszilloskop-Funktion
- DMX512 8 Bit und 16 Bit, DMX-RDM
- 1-10V / 0-10V
- Eintast-Dimmer
Der Universal-Dimmer ist für den zuverlässigen Betrieb von Hochvoltleuchtmitteln, magnetischen Trafos, elektronischen Trafos, ESL- und LED-Retrofit-Leuchtmitteln geeignet. Es stehen 2 getrennte Dimmerausgänge zur Verfügung, die jeweils mit 700W belastbar sind. Durch Konfiguration und Parallelschaltung der Ausgänge ist der Dimmer mit 1x1400W belastbar.
Jeder Kanal ist separat auf die entsprechende Lastart parametrierbar (Phasenan- oder Phasenabschnittmodus). Der Dimmer überprüft selbstständig die angeschlossene Last, indem er nach erstmaligem Anlegen der Betriebsspannung durch einen Kurztest prüft, ob die angeschlossene Last mit der gewünschten Einstellung zu betreiben ist.
Der Dimmer arbeitet mit einer internen Dimmauflösung von 16 Bit und erfüllt somit höchste Ansprüche.
Die bereits werksseitig vordefinierten Eigenschaften wie Dimmkurven, Minimal- und Maximalbegrenzungen können vom Anwender selbst noch geändert und optimiert werden.
Ansteuerungsarten des Dimmers:
- DMX512 8 Bit und 16 Bit
- DMX-RDM 8 Bit und 16 Bit
- Standalone: 0-10V, 1-10V, Taster (Eintastendimmer)
- interne Potis
- Zum BUS-Protokoll DMX512 sind die internen Potis und Spannungseingänge als Vorrang, Merge-Betrieb oder für den BUS-Ausfall parametrierbar.
Für Standalone- bzw. DMX-Anwender steht ein kostenloses Software-Tool zur Verfügung. Hiermit kann per USB- oder RS-485-Datenverbindung der Dimmer per Parameter optimiert und interne Daten wie Temperaturen, Spannungen Spitzenströme und Leistungen angezeigt werden. Zusätzlich ist als Neuheit auch eine Oszilloskop-Funktion integriert. Damit steht erstmals auch dem Anwender ein Hilfsmittel zur Darstellung der aktuellen Last zur Verfügung - und das ohne gefährliche Messungen an der Netzspannung!
Eine Überprüfung von unbekannten Leuchtmitteln - wie z.B. neue Retrofit-Lampen - ist somit ohne weiteres Messequipment möglich. Sie benötigen lediglich den angeschlossenen UD-700-X2-RDM-Dimmer, ein USB-Kabel (USB Typ A auf Micro B m/m) und unsere kostenlose Software.
Bauform, Abmessungen, Gewicht
| Bauform | Hutschienengehäuse |
| Abmessungen | BxHxT 106x90x59mm REG (6 TE) |
| Gewicht | 300 g |
Bestelldaten und Konformität
| Typenbezeichnung | UD-700-X2-RDM |
| Artikelnummer | 80026505 |
| Fabrikat | ISYnet |
| Konformität | CE |
Elektrotechnische Daten
| Netzversorgung | 230V / 45 bis 65 Hz |
| Absicherung | 1 x 230V Automat oder GL Sicherung 10A |
| Ausgang |
2 x 230V kurzschlussfest, 10W-700W/VA pro Kanal oder 1x 1400W/VA gekoppelt |
| Verlustleistung |
<0,5W...6W (Stand-by...Voll-Last) pro Kanal - gesamt 12W bei 2x700W Last Bitte für ausreichende Belüftung des Schaltschranks bzw. Gehäuses sorgen! |
| 1 (0)-10V |
Sinkstrom bei 1-10V = 0,54mA oder Source-Strom bei der Hardware-Option "0-10V" = 0,14mA an 71kOhm |
| Isolationsspannung | 3500V (BUS / Netz) |
| Kurzschlussschutz |
elektronische Überlastsicherung durch Strommessung Kurzschlussabschaltung innerhalb 10 Millisekunden |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 1,5mm² steckbar |
| Betriebstemperatur |
-10°C bis +45°C > bei +50°C max. 60% anschließbare Leistung > bei +55°C max. 50% anschließbare Leistung > bei +60°C max. 30% anschließbare Leistung |
| Lagertemperatur | -25°C bis +70 °C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 30 |
| Schutzklasse | I |
LV-Texte
Gebrauchsanweisungen
DIP-Schalter im DMX-RDM-Betrieb
DIP-Schalter im DMX-RDM-Betrieb
| Kurven | A | B |
|---|---|---|
| Linear | OFF | OFF |
| NonDim | OFF | ON |
| User 1 | ON | OFF |
| User 2 | ON | ON |
| Dimmart | C |
|---|---|
| PhasenABschnitt | OFF |
| PhasenANschnitt | ON |
Rückmeldungen vom Dimmer:
- Geräte-Name
- Hersteller-Name
- Firmware-Version
- DMX-Adresse
- Anzahl Kanäle (1 oder 2)
- Aktive Dimmer-Konfiguration (1-4)
- Status-/Fehlermeldungen:
- OK Kanal 1, OK Kanal 2
- Überlast Kanal 1 / Kanal 2
- Überspannung Kanal 1 / Kanal 2
- Fehler Kommunikation Kanal 1 / Kanal 2
Einstellmöglichkeiten per DMX-RDM:
- DMX-Adresse
- Dimmer-Konfiguration
1 = DMX-8-Bit 2 Kanäle
2 = DMX-16-Bit 2 Kanäle
3 = DMX-8-Bit 1 Kanal
4 = DMX-16-Bit 1 Kanal - Benutzer-Bezeichnung für den Dimmer
DIP-Schalter im DMX512-Betrieb
Legende Einstellmöglichkeiten über DIP-Schalter
| Funktion | Betriebsart |
|---|---|
| U-Eingang 1-10V | Steuerung über digitales Poti von Schalterhersteller, oder 1-10V Dimmerkoppler (verhält sich wie ein EVG von LS-Leuchten - die 10V für die 1-10V Dimmung liefert der Dimmer) |
| U-Eingang 0-10V | Steuerung über externe Steuerung z.B. SPS mit 0-10V (0-10V Spannung kommt von der SPS) |
| A/B/C/D | siehe Tabelle unten |
| Res. | In dieser Betriebsart nicht belegt |
| Kanal 1+2 gekoppelt | Der Dimmer arbeitet 1-kanalig, Leistung 1x1400W. Brücke zwischen den Ausgängen LD1 und LD2 erforderlich. |
| Kanal 1+2 separat | Der Dimmer arbeitet 2-kanalig, Leistung 2x700W. Die Ausgänge LD1 und LD2 dürfen nicht gebrückt sein. |
| Eintast-Dimmer | Ansteuerung mittels Standard-Tasten auf den Klemmen UE1 und UE2 gegen GND Kurz drücken = Ein/Aus, länger drücken = dimmen |
| Analog 0(1)-10V | Ansteuerung Analog - in dieser Stellung sind die DIP-Schalter 3 für die Auswahl 0-10V oder 1-10V freigegeben |
Betriebsarteinstellung bei DMX512- und Stand-Alone-Betrieb mit den DIP-Schaltern A bis D
| DIP-A | DIP-B | Betriebsart |
|---|---|---|
| OFF | OFF | Automatische Betriebsartumschaltung, der Startwert wird mit dem PC-Programm auf dem Register "Grundeinstellungen" vordefiniert |
| ON | OFF | PAB Phasenabschnitt |
| OFF | ON | PAN Phasenanschnitt |
| ON | ON | NonDim |
| DIP-C | DIP-D | Einstellung Dimmcharakteristik wie Min-Max-Werte, Kurven etc. (siehe PC-Programm für den UD-700-X2) |
|---|---|---|
| OFF | OFF | Parameter der 1. Spalte, Kurve P-linear ("Grundeinstellungen" im PC-Programm) |
| ON | OFF | Parameter der 2. Spalte, Kurve DALI ("Grundeinstellungen" im PC-Programm) |
| OFF | ON | Parameter der 3. Spalte, Kurve t-linear ("Grundeinstellungen" im PC-Programm) |
| ON | ON | Parameter der 4. Spalte (mit Einstellung Vorheizen für ESL) ("Grundeinstellungen" im PC-Programm UD-700-X2) |
Funktionsanzeigen im DMX-RDM-Betrieb (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | AUS | keine Betriebsspannung |
| EIN | Betriebsspannung, kein Fehler | ||
| gleichmäßiges Blinken | zu hohe Netzspannung (>400 Vs) | ||
| 3x blinken | keine gültigen Parameter vorhanden | ||
| gelb | BUS | AUS | kein BUS-Signal detektiert |
| EIN | BUS-Signal detektiert, eigene Adresse wird nicht erkannt | ||
| gleichmäßiges Blinken | BUS-Signal und eigene Moduladresse detektiert | ||
| grün | D1/D2 | AUS | Ausgang "AUS", kein Fehler |
| EIN | Ausgang "EIN", kein Fehler | ||
| gleichmäßiges Blinken | Übertemperatur | ||
| 1x blinken | Überlast | ||
| 2x blinken | Überspannung | ||
| 3x blinken | Ausfall der Kommunikation mit dem Dimmerprozessor |
Funktionsanzeigen im Stand-Alone/DMX-Betrieb (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | AUS | keine Betriebsspannung |
| EIN | Betriebsspannung, kein Fehler | ||
| 1Hz-Blinken | zu hohe Netzspannung (>400 Vs) | ||
| 1x blinken + Pause 1,5s | Fehler im Selbsttest | ||
| 2x blinken + Pause 1,5s | nach der Anwahl (DIP-Schalter) wird keine gültige Version erkannt | ||
| 3x blinken + Pause 1,5s | keine gültigen Parameter vorhanden | ||
| gelb | BUS | AUS | kein BUS-Signal detektiert |
| EIN | BUS ist aktiv, aber Kommunikationsprozessor empfängt keine Daten. DMX: Daten für die eingestellte Adresse werden nicht übertragen (Telegramm zu kurz) oder Datenformat ist falsch. RS-485-Test: Eingestellte Adresse oder Datenformat ist falsch. | ||
| 1Hz-Blinken | Kommunikationsprozessor empfängt Daten | ||
| grün | D1/D2 | AUS | Ausgang "AUS", kein Fehler |
| EIN | Ausgang "EIN", kein Fehler | ||
| 1Hz-Blinken | Warnung/Abschaltung bei zu hohen Temperaturen: Kommunikationsprozessor: 65°C / 75°C MOSFET-Gehäuse: 95°C / 105°C | ||
| 1x blinken + Pause 1,5s | Meldung bei Überlastung: 1. bei Überschreitung des max. zulässigen Spitzenstroms (>15A) 2. bei Erreichen der Grenzwerte für Verlustleistung (>8W/Kanal) oder Spitzenstrom (>10A) | ||
| 2x blinken + Pause 1,5s | Meldung nach Abschaltung bei Spannungsspitzen >450V | ||
| 3x blinken + Pause 1,5s | Ausfall der Kommunikation mit dem Dimmerprozessor |
Anschlussbelegung
9-poliger Stecker links
| GND | Bezugspotential (Ground) für die Spannungseingänge (0-10V) und BUS RS485 (intern gebrückt mit der siebten Klemme) |
| UE1 | Steuerspannungseingang für den Dimmerausgang LD1 (Notfunktion) |
| UE2 | Steuerspannungseingang für den Dimmerausgang LD2 (Notfunktion) |
| +10V | Spannungsversorgung für externe(s) Poti(s) |
| Res. | |
| Res. | |
| GND | Bezugspotential (Ground) für die Spannungseingänge (0-10V) und BUS RS485 (intern gebrückt mit der ersten Klemme) |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
6-poliger Stecker rechts
| LD1 | Dimmer 1 Lastausgang 0...230V max. 700W/VA An- / Abschnitt |
| LD2 | Dimmer 2 Lastausgang 0...230V max. 700W/VA An- / Abschnitt |
| L | Netzspannung 230V (45Hz-65Hz) |
| N | Neutralleiter |
| N | Neutralleiter |
| PE | Schutzleiter |
Mehr Infos finden Sie unter folgenden Links
DIP-Schalter im Stand-Alone-Betrieb
Varianten
ISYGLT-Version: UD-700-X2
DALI-Version: UD-700-X2-DALI
Zubehör
- USB-Kabel
- Dynamische Grundlast DGL-01-UP zur stabilen Dimmung von LED-Retrofit (im UD-700-X2-RDM bereits integriert)
Anfrage
UD-700-X2-RDM
Art.-Nr.: 80026505
