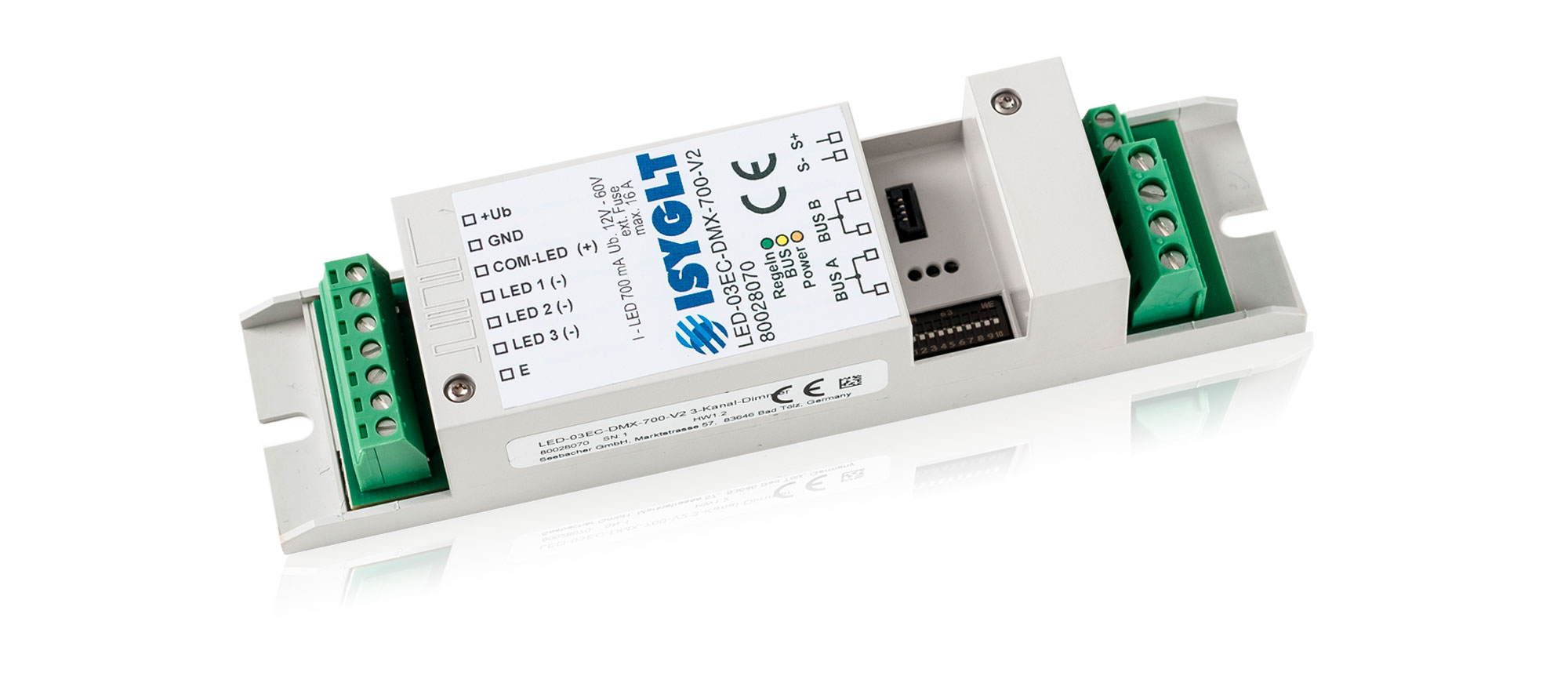

LED-Dimmer LED-03EC-DMX-700-V2
LED-Dimmer mit 3 unabhängigen Konstantstrom-Ausgängen, CC (constant current) 700mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW).
Kurzer Überblick
- 3 Dimmkanäle 700mA
- Dimmung 0-100%
- Protokoll ISYGLT oder DMX512
- Low Noise - für extrem geräuschsensible Bereiche
Der LED-Dimmer wurde zur Ansteuerung von 3 LED-Leuchten 700mA entwickelt. Damit ist es möglich, bei einer Dimmauflösung von 16 Bit (interne Auflösung bei ISYGLT-Betrieb), die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern.
Der LED-Dimmer kann durch Parametrierung pro Kanal von Geschwindigkeitsberechnung auf absolute Zeitberechnung gesetzt werden. Hiermit sind alle erdenklichen Steuerungsaufgaben, vom einzelnen Lichtdimmen bis hin zur Verwendung für aufwändige Licht- und Farbszenarien, einfach realisierbar.
Beim Dimmen von LEDs kann es je nach Dimmfrequenz zu sehr geringen Summ- bzw. Zirp-Geräuschen kommen. Diese werden im Alltag durch Umgebungsgeräusche wie z.B. PC, Elektrogeräte, Lüfter, Unterhaltungen, etc. um ein Vielfaches übertroffen und sind somit nicht hörbar. Es gibt jedoch auch sehr geräuschsensible Bereiche wie z.B. Museen, Galerien, Kirchen, etc. und es gibt Personen, die diese minimalen Geräusche noch wahrnehmen können. Speziell für diese Anwendungsgebiete wurde der LED-Dimmer LED-03EC-DMX-700-V2 entwickelt. Durch die besondere Auswahl und Verwendung hochwertigster Bauelemente, konnte die Geräuschentwicklung bis zum (für uns) nicht mehr Wahrnehmbaren, gesenkt werden.
Der LED-Dimmer kann wahlweise am ISYGLT-BUS oder DMX512-BUS betrieben werden.
Der im DMX übliche GND-Anschluss auf PIN 1 wird nicht benötigt und demzufolge auch nicht angeschlossen.
Folgende Funktionen können durch den LED-Dimmer selbständig ausgeführt werden:
- Berechnung der Anstiegszeiten von 0,5 Sekunden bis 12 Stunden
- Farbtreues Dimmen unter Angabe der Farbe über den gesamten Helligkeitsbereich
- Selbständiges Fahren von momentanen IST-Werten zu vorgegebenen SOLL-Werten mit einer vorgegebenen Geschwindigkeit (optional in vorgegebener Zeit)
- Rückmeldung "Sollwert erreicht" nach der Durchführung von Zeitfunktionen
- Stop-Funktion während der Durchführung von Zeitfunktionen
- OVERSAMPLING-Fehlerkorrektur: Mit dem sogenannten "OVERSAMPLING" korrigiert das Modul selbständig die durch die Zyklenzeiten des BUS-Systems verursachten Sprünge der Dimmwerte. Dazu werden die Dimmwerte zwischen den BUS-Zyklen durch Linearisierung in die Auflösung von 16 Bit zurücktransformiert. Dadurch wird z.B. ein Flackern bei der Ansteuerung von Dimmern vermieden. Bei der Programmierung wird das OVERSAMPLING als SOFT-Funktion bezeichnet.
- Durchführung von Blinkfunktionen
- Anpassung an verschiedene LED-Module
- Berechnung von definierten und definierbaren Kurven
- Berechnung der Min- und Max-Einstellungen pro Kanal zur Nutzung der vollen 16-Bit-Breite
- Komplexe Notbetriebsfunktion
Elektrotechnische Daten
| Betriebsspannung | 12V bis 55V DC impulsfest ! für Power-LEDs |
| Havarie-Eingang | 12V bis 55V DC |
| Absicherung | max. 16A bei Umax 55V DC |
| Stromaufnahme | max. 750mA pro LED-Kreis, BUS-Schnittstelle 10mA |
| Ausgang |
3 Kreise mit je 700mA für LEDs Die nötige Spannung für Reihenschaltungen von LEDs ist jeweils aus den entsprechenden Datenblättern der LED-Hersteller zu entnehmen. Die Versorgungsspannung muss 25% höher sein als die Flussspannung der LED. |
| BUS-Ansteuerung | ISYGLT / DMX512 (weitere auf Anfrage) |
|
Leitungslänge Speisung zu LED-Dimmer |
max. 20m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
|
Leitungslänge LED-Dimmer bis zur letzten LED |
max. 2m (nur für Leuchtenanwendung bzw. kurze Distanzen geeignet) |
| Dimmauflösung | 16 Bit |
| Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
| Anschluss | Schraubklemmen 1,5mm² |
| Betriebstemperatur | -10...+45°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | IP 10 |
Bauform, Abmessungen, Gewicht
| Bauform | Kunststoffgehäuse für Leuchteneinbau |
| Abmessungen | LxBxH 140x35x27mm |
| Gewicht | 80g |
Bestelldaten und Konformität
| Typenbezeichnung | LED-03EC-DMX-700-V2 |
| Artikelnummer | 80028070 |
| Fabrikat | ISYGLT |
| Konformität | CE |
Anschlusspläne
LV-Texte
Gebrauchsanweisungen
DIP-Schalter ISYGLT-BUS-Betrieb
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | OFF |
| DIP 2 | Protokoll 2 | OFF |
| DIP 3 | Reserve | OFF |
| DIP 4 | Adressbit 7 | Moduladresse (höchstes Bit) |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
DIP-Schalter DMX512-Betrieb
DMX-Betrieb ohne Verzögerung
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | OFF |
| DIP 2 | Protokoll 2 | ON |
DMX-Betrieb mit Verzögerung (Oversampling der 8-Bit- auf 16-Bit-Werte)
Default 50ms, per Parametrierung einstellbar von 10ms bis 1s, sowie "Soft"
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | Protokoll 1 | ON |
| DIP 2 | Protokoll 2 | ON |
| DIP 3 | Adressbit 8 | Moduladresse (höchstes Bit) |
| DIP 4 | Adressbit 7 | Moduladresse |
| DIP 5 | Adressbit 6 | Moduladresse |
| DIP 6 | Adressbit 5 | Moduladresse |
| DIP 7 | Adressbit 4 | Moduladresse |
| DIP 8 | Adressbit 3 | Moduladresse |
| DIP 9 | Adressbit 2 | Moduladresse |
| DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
Mit den DIP-Schaltern 3 bis 10 wird die DMX-Adresse festgelegt. Die eingestellte Adresse, multipliziert mit 3 und addiert mit 1, entspricht der ersten von 3 aufeinander folgenden DMX-Adressen:
- Adresse 0, 00000000 = DMX 1, 2 und 3
- Adresse 1, 00000001 = DMX 4, 5 und 6
- Adresse 169, 10101001 = DMX 508, 509 und 510
Bei höheren Schalterstellungen wird die Adresse immer auf Kanal 508...510 begrenzt.
Funktionsanzeigen (LEDs am Modul)
Fall 1 - ohne Temperatursensor (Parametereinstellung)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| Blinken | Signalisierung Parameterfehler | ||
| gelb | BUS | Aus | Fehler BUS-Verdrahtung |
| Ein | Fehler BUS-Kommunikation (Adresse nicht erkannt) | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| grün | Regeln | Blinken | signalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist) |
Fall 2 - mit Temperatursensor (Parametereinstellung)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| rot | POWER | Aus | Übertemperatur und Abschaltung des LED-Dimmers |
| Ein | Sensor ok und Temperatur ok | ||
| normales Blinken | kein Sensor angeschlossen | ||
| langsames Blinken | Übertemperatur, LED-Dimmer regelt zurück | ||
| schnelles Blinken | Übertemperatur, kurz vor Abschaltung | ||
| gelb | BUS | Aus | Fehler BUS-Verdrahtung |
| Ein | Fehler BUS-Kommunikation (Adresse nicht erkannt) | ||
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| grün | Regeln | Blinken | signalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist) |
Software
Parametrierung mit ProgrammDesigner
Im ISYGLT ProgrammDesigner bestehen vielfältige Parametriermöglichkeiten:
Betriebsarten:
- 3 Einzelkanäle
- RGB Rot, Grün, Blau
- Online-Funktionsumschaltung über Sonderzeitkonstante an Kanal 2
Einstellung diverser Dimmkurven
Minimal- und Maximalwerte
Anschlussbelegung
Klemmen LED-Seite
| +Ub | Spannungseingang + für LED-Versorgung |
| GND | Spannungseingang - für LED-Versorgung |
| COM-LED (+) | Gemeinsame Anode (+) der Power-LED |
| LED 1 (-) | Kathode (-) für Power-LED Kanal 1 |
| LED 2 (-) | Kathode (-) für Power-LED Kanal 2 |
| LED 3 (-) | Kathode (-) für Power-LED Kanal 3 |
| E | Notbetriebseingang (Havarie) (Brücke gegen COM+) |
Klemmen BUS-Seite
| A | Subnet (BUS A, RS-485) |
| A | Subnet (BUS A, RS-485) |
| B | Subnet (BUS B, RS-485) |
| B | Subnet (BUS B, RS-485) |
Varianten
| LED-04ECM-DMX-200 Art.-Nr. 80028346, 4-Kanal-LED-Dimmer für Power-LED (200mA) mit farbechter Dimmung und Farbtemperatursteuerung |
| LED-04ECM-DMX-350 Art.-Nr. 80028042, 4-Kanal-LED-Dimmer für Power-LED (350mA) mit farbechter Dimmung und Farbtemperatursteuerung |
| LED-04ECM-DMX-500 Art.-Nr. 80028049, 4-Kanal-LED-Dimmer für Power-LED (500mA) mit farbechter Dimmung und Farbtemperatursteuerung |
| LED-04ECM-DMX-700 Art.-Nr. 80028047, 4-Kanal-LED-Dimmer für Power-LED (700mA) mit farbechter Dimmung und Farbtemperatursteuerung |
| LED-03EC-DMX-350-V2 Art.-Nr. 80028051, 3-Kanal-LED-Dimmer für Power-LED (350mA) mit farbechter Dimmung, mit Gehäuse, für sehr geräuschsensible Anwendungen |
| LED-02E-DMX16-700-V2 Art.-Nr. 80028380, 2-Kanal-LED-Dimmer für Power-LED (700mA), mit Gehäuse, für sehr geräuschsensible Anwendungen, 2. Protokoll DMX512-16Bit |
| LED-03EC-DMX-700-V2 Art.-Nr. 80028070, 3-Kanal-LED-Dimmer für Power-LED (700mA) mit farbechter Dimmung, mit Gehäuse, für sehr geräuschsensible Anwendungen |
| LED-02E-DMX-1000 Art.-Nr. 80100316, 2-Kanal-LED-Dimmer für Power-LED (1000mA), mit Gehäuse |
| LED-04B-ANA-DMX Art.-Nr. 80028304, 4-Kanal-nonPWM-Analog-LED-Dimmer für Power-LED (250mA-1550mA), im REG-Gehäuse |
Zubehör
| NT-LED-12V-15A Art.-Nr. 80100603, Netzteil für LED-Anwendungen |
| NT-LED-48V-5A Art.-Nr. 80100608, Netzteil für LED-Anwendungen |
| NT-LED-48V-5,4A Art.-Nr. 80100609, Netzteil für LED-Anwendungen |
| NT-LED-48V-10A Art.-Nr. 80100610, Netzteil für LED-Anwendungen |
| NT-LED-48V-20A Art.-Nr. 80100611, Netzteil für LED-Anwendungen |
| NT-LED-24V-5A Art.-Nr. 80100617, Netzteil für LED-Anwendungen |
| NT-LED-24V-10A Art.-Nr. 80100619, Netzteil für LED-Anwendungen |
| NT-LED-24V-20A Art.-Nr. 80100620, Netzteil für LED-Anwendungen |
| NT-LED-24V-40A Art.-Nr. 80100641, Netzteil für LED-Anwendungen |
| NT24V/40A-3Ph Art.-Nr. 80100640, Netzteil für LED-Anwendungen |
| LED-EXT-TS Art.-Nr. 80027049, externer Temperatursensor für LED-Dimmer |
Anfrage
LED-03EC-DMX-700-V2
Art.-Nr.: 80028070-S
