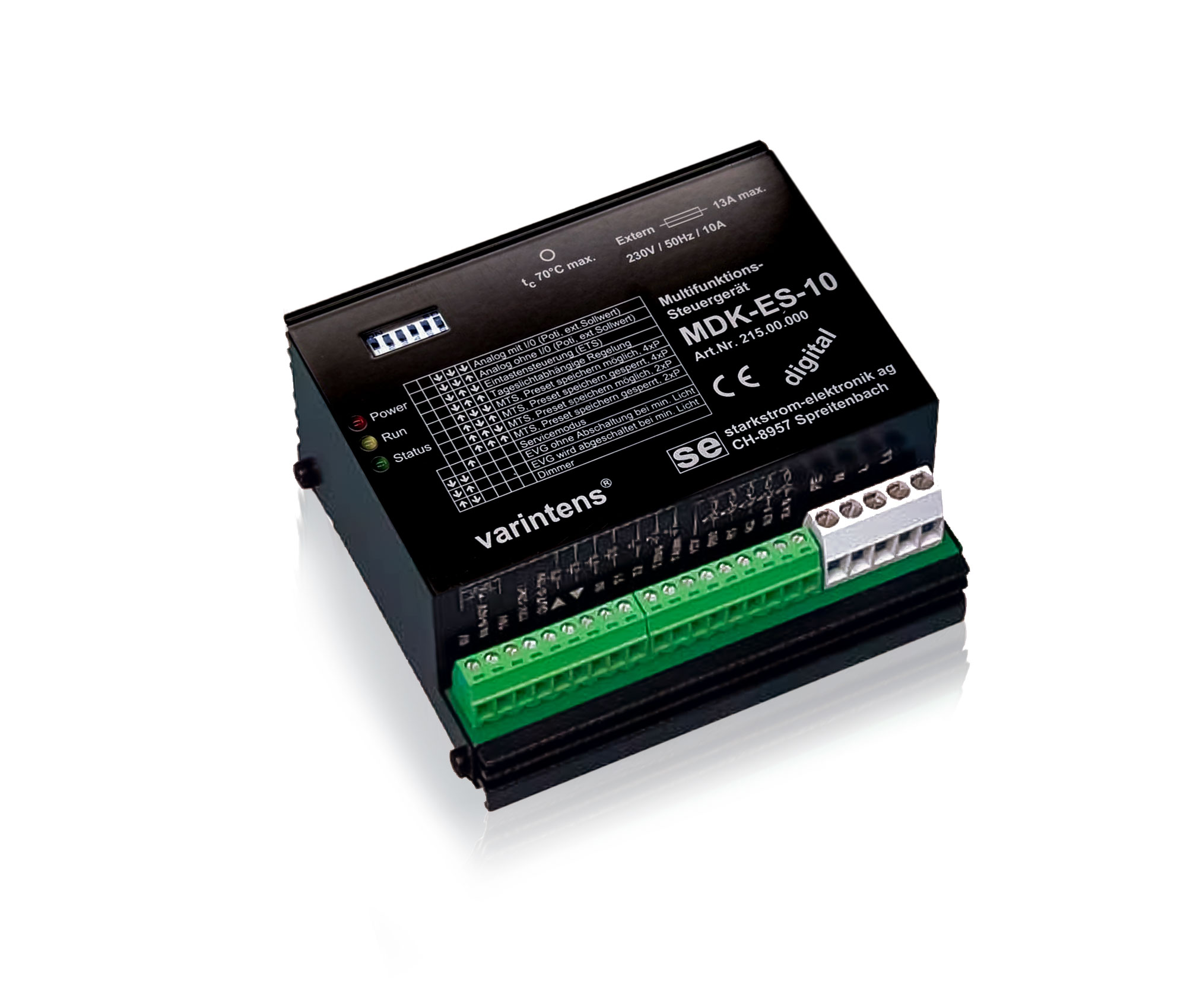

varintens Multifunktions-Steuergerät MDK-ES-10
Das MDK-ES-10 ist ein digitales Multifunktions-Steuergerät, das einerseits durch verschiedene Arten angesteuert und andererseits zum Ansteuern unterschiedlicher Lasten verwendet werden kann.
Kurzer Überblick
- Multifunktions-Steuergerät
- 230V-Schalt-Ausgang
- 0-10V- und 1-10V-Analog-Ausgang
- Verschiedenste Ansteuerungen
- Robust
- Leichte Handhabung
Das MDK-ES-10 ist ein digitales Multifunktions-Steuergerät, das durch verschiedene Arten angesteuert werden kann:
- Ansteuerung über ein Potentiometer
- Ansteuerung über eine einzelne Taste
- Ansteuerung über mehrere Tasten
- Ansteuerung mit Schalt-Dimm-Aktor
Außerdem besitzt es einen 230V-Schalt-Ausgang, sowie einen 0-10V- und 1-10V-Analog-Ausgang, wodurch zusätzliche Standard-Dimmer oder dimmbare elektronische Vorschaltgeräte (EVG) geregelt werden können.
Elektrotechnische Daten
| Netzspannung | 230 V ±10% |
| Netzfrequenz | 50 Hz (Option 60 Hz) |
| Technik Schalt-Ausgang | geschalteter Triac (Nullspannungsschalter) |
| Maximallast Schalt-Ausgang | 10A |
| Minimallast Dimm-Ausgang | 1 W Glühlampe |
| Verlustleistung bei Nennlast | 15 W |
| Verlustleistung Standby | 2,5 W |
| Kühlung | natürliche Umluft |
| Leerlaufspannung | < 50 Vrms |
| Kurzschlussschutz | Sicherungsautomat 13 A max. (Kennlinie B oder C) |
| Überlastschutz | Reduktion bei Übertemperatur (Status-LED blitzt) |
| Einschaltverzögerung | ca. 400 ms (Netzeinschalten) |
| Betriebs- und Störungsanzeige | 3 LEDs (Power, Run, Status) |
Bauform, Abmessungen, Gewicht
| Bauform | Stahlblech mit Aluminium-Kühler, Montage auf DIN-Hutprofilschienen 35 mm |
| Abmessungen |
BxHxT 105x90x49mm (Mindestabstand zum nächsten Dimmer von 10mm beachten. Bei Vollbelastung empfehlen wir 30mm Abstand.) |
| Gewicht | 460 g |
Bestelldaten und Konformität
| Typenbezeichnung | MDK-ES-10 |
| Artikelnummer | SE215.00.000 |
| Fabrikat | varintens |
| Konformität | CE |
Zubehör
- VIP90/2 L - dimmbares EVG zur Dimmung von Leuchtstofflampen
