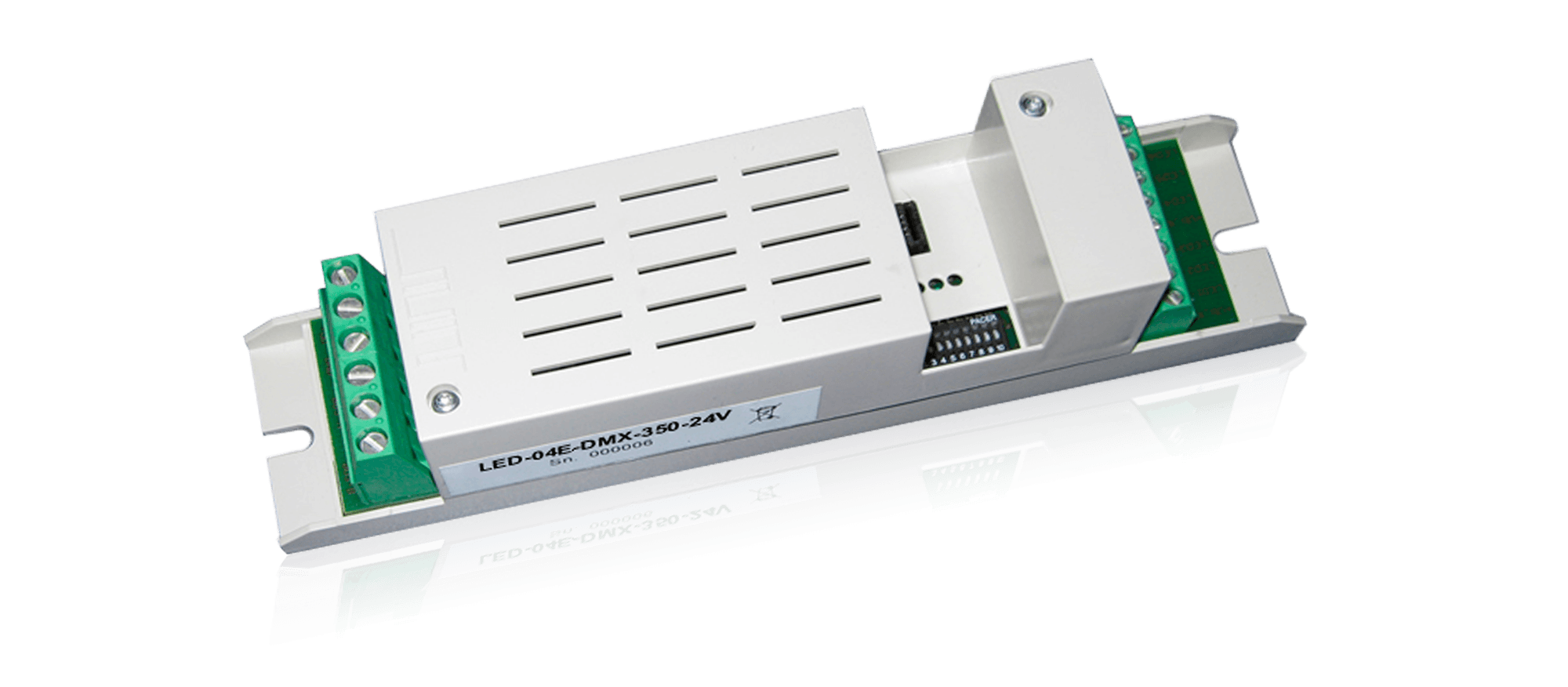

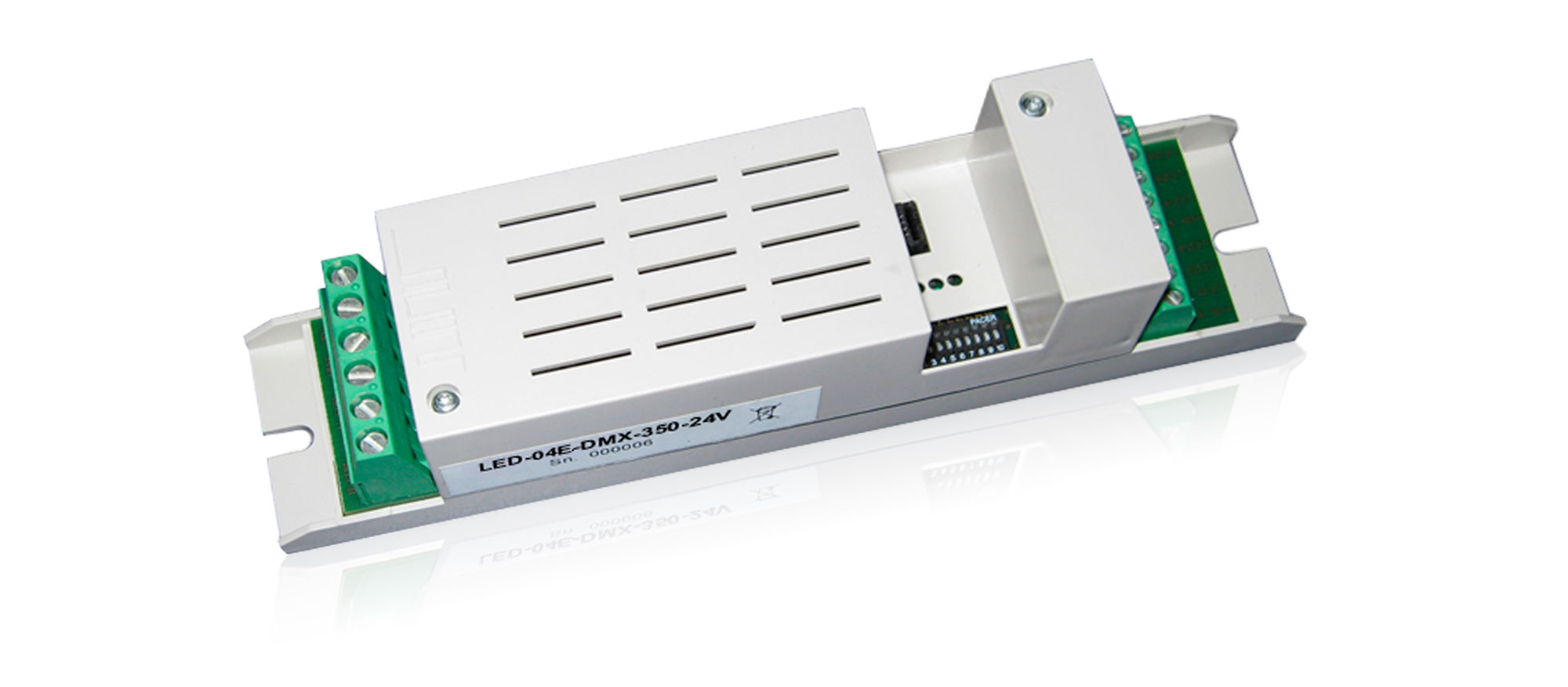

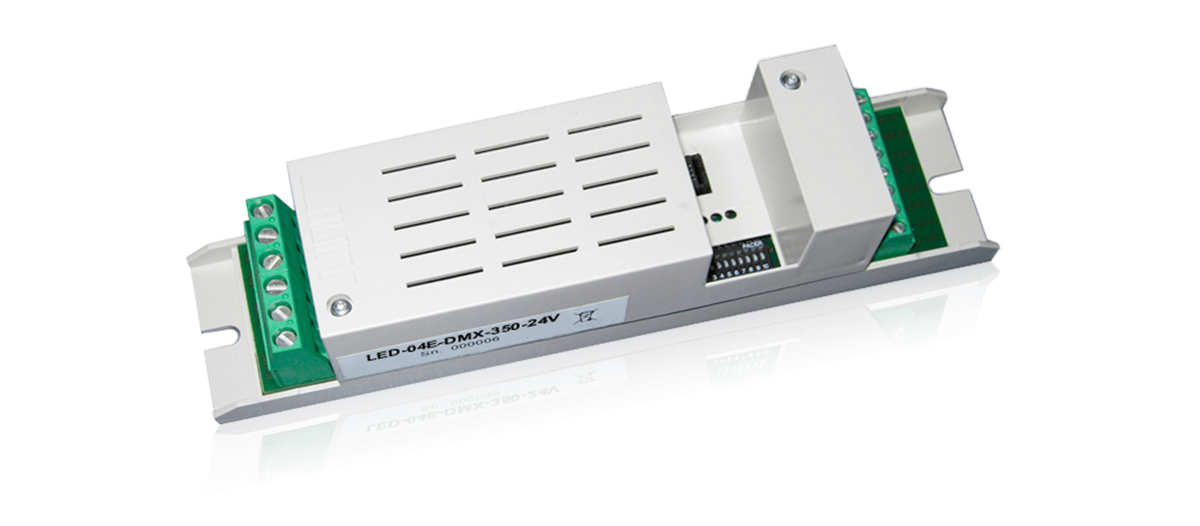

LED-Dimmer LED-04E-DMX-350-24V
DMX-LED-Dimmer mit 4 Ausgängen für stromgesteuerte LEDs je 1-5 Stück in Serie (12-24V Versorgung).
Kurzer Überblick
- 350mA Konstantstrom
- 1-5 LEDs je Ausgang in Serie
- Dimmung 0-100%
- Protokoll DMX512
- OVERSAMPLING-Fehlerkorrektur
Der LED-Dimmer wurde zur Ansteuerung von LED-Leuchten mit Konstantstrom entwickelt. Weiterhin kann er zur Anwendung von LED-Stripes/-Kacheln mit einer spannungsgesteuerten DIMM-Schnittstelle verwendet werden. Damit ist es möglich, bei einer Dimmauflösung von 12 Bit (interne Auflösung bei DMX-Betrieb), die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern.
OVERSAMPLING-Fehlerkorrektur: Mit dem sogenannten "OVERSAMPLING" korrigiert der Dimmer selbständig die durch die Zyklenzeiten des BUS-Systems verursachten Sprünge der Dimmwerte. Dazu werden die Dimmwerte zwischen den BUS-Zyklen durch Linearisierung in die Auflösung von 12 Bit auf die Zyklenzeit umgerechnet. Dadurch wird z. B. ein Flackern bei der Ansteuerung von LEDs mittels Poti über eine BUS-Schnittstelle vermieden.
Elektrotechnische Daten
| Betriebsspannung | 10V bis 24V DC impulsfest ! für Power-LEDs |
| Stromaufnahme | max. 50mA ohne LED-Last, Vorsicherung max. 10A |
| Ausgangsleistung | 4 Kreise mit je 350mA für 1-5 Stück LEDs 1W in Serie (- Regelung) |
| BUS-Ansteuerung | DMX-512 |
|
Leitungslänge Speisung zu LED-Dimmer |
max. 40m bei 1,5mm² |
|
Leitungslänge LED-Dimmer bis zur letzten LED |
max. 50m |
| Montage | Leuchteneinbau |
| DMX-BUS (RS-485) | galv. von Speisung + LED getrennt, max. 6V Begrenzung durch Suppressor-Dioden |
| Anschluss | Schraubklemmen BUS/Speisung 1,5mm², LEDs 0,75mm² |
| Umgebungstemperatur | max. +50°C |
| Lagertemperatur | -25...+70°C |
| Luftfeuchte | 0...85 % r.F. nicht kondensierend |
| Schutzart | in nicht eingebautem Zustand IP 10 |
Bauform, Abmessungen, Gewicht
| Bauform | Kunststoffgehäuse zum Einbau in eine Leuchte oder ein separates Gehäuse |
| Abmessungen | LxBxH 140x35x27mm |
| Gewicht | 80g |
Bestelldaten und Konformität
| Typenbezeichnung | LED-04E-DMX-350-24V |
| Artikelnummer | 80100245 |
| Fabrikat | ISYnet |
| Konformität | CE |
Gebrauchsanweisungen
Anschlusspläne
DIP-Schalter DMX-512-Betrieb
| Schalter | Funktion | Beschreibung |
|---|---|---|
| DIP 1 | DMX512-Protokoll | ON = Blendzeit wird auf 100ms fest eingestellt |
| OFF = Blendzeit wird aus BUS-Zyklus berechnet | ||
| DIP 2 | Adressbit 9 | DMX-Startadresse (höchstes Bit) |
| DIP 3 | Adressbit 8 | DMX-Startadresse |
| DIP 4 | Adressbit 7 | DMX-Startadresse |
| DIP 5 | Adressbit 6 | DMX-Startadresse |
| DIP 6 | Adressbit 5 | DMX-Startadresse |
| DIP 7 | Adressbit 4 | DMX-Startadresse |
| DIP 8 | Adressbit 3 | DMX-Startadresse |
| DIP 9 | Adressbit 2 | DMX-Startadresse |
| DIP 10 | Adressbit 1 | DMX-Startadresse (niedrigstes Bit) |
Beispiel zur Adress-Einstellung
| DIP-Schalter | Ausgabe | |
|---|---|---|
| Adresse 1 | 000000001 | DMX-Kanal 1, 2, 3 und 4 |
| Adresse 10 | 000001010 | DMX-Kanal 10, 11, 12 und 13 |
| Adresse 127 | 001111111 | DMX-Kanal 127, 128, 129 und 130 |
Bei höheren Schalterstellungen wird die Adresse immer auf Kanal 509 (Ausgabe DMX-Kanal 509, 510, 511 und 512) begrenzt.
Funktionsanzeigen (LEDs am Modul)
| LED | Bezeichnung | Zustand | Bedeutung |
|---|---|---|---|
| orange | POWER | Aus | keine Betriebsspannung |
| Ein | Betriebsspannung, kein Fehler | ||
| gelb | BUS | Aus / Ein | Fehler BUS |
| Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
| grün | Ausgänge | Aus | alle Kanäle ausgeschaltet |
| Ein | mind. 1 Kanal eingeschaltet |
Anschlussbelegung
Achtung!!!
Ab Seriennummer 000064 wurde das Layout geändert!
Kathode und Anode sind geändert!
Klemmen LED-Seite (ab Seriennummer 000064)
| K1-K | Kathode (-) für LED 1 |
| K1-A | Anode (+) für LED 1 |
| K2-K | Kathode (-) für LED 2 |
| K2-A | Anode (+) für LED 2 |
| K3-K | Kathode (-) für LED 3 |
| K3-A | Anode (+) für LED 3 |
| K4-K | Kathode (-) für LED 4 |
| K4-A | Anode (+) für LED 4 |
Klemmen LED-Seite (bis Seriennummer 000063)
| LED1-A | Anode (+) für LED 1 |
| LED1-K | Kathode (-) für LED 1 |
| LED2-A | Anode (+) für LED 2 |
| LED2-K | Kathode (-) für LED 2 |
| LED3-A | Anode (+) für LED 3 |
| LED3-K | Kathode (-) für LED 3 |
| LED4-A | Anode (+) für LED 4 |
| LED4-K | Kathode (-) für LED 4 |
Klemmen BUS-Seite
| +Ub | Betriebsspannung |
| GND | Betriebsspannung |
| A | (BUS A, RS-485) DMX+ |
| A | (BUS A, RS-485) DMX+ |
| B | (BUS B, RS-485) DMX- |
| B | (BUS B, RS-485) DMX- |
Zubehör
| Art.-Nr.: 80100604 ISYnet - NT-LED-12V-15A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100608 ISYnet - NT-LED-48V-5A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100609 ISYnet - NT-LED-48V-5,4A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100610 ISYnet - NT-LED-48V-10A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100611 ISYnet - NT-LED-48V-20A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100616 ISYnet - NT-LED-24V-5A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100618 ISYnet - NT-LED-24V-10A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100619 ISYnet - NT-LED-24V-10A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100620 ISYnet - NT-LED-24V-20A Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100640 ISYnet - NT24V/40A-3Ph Netzteil für LED-Anwendungen |
| Art.-Nr.: 80100641 ISYnet - NT-LED-24V-40A Netzteil für LED-Anwendungen |
