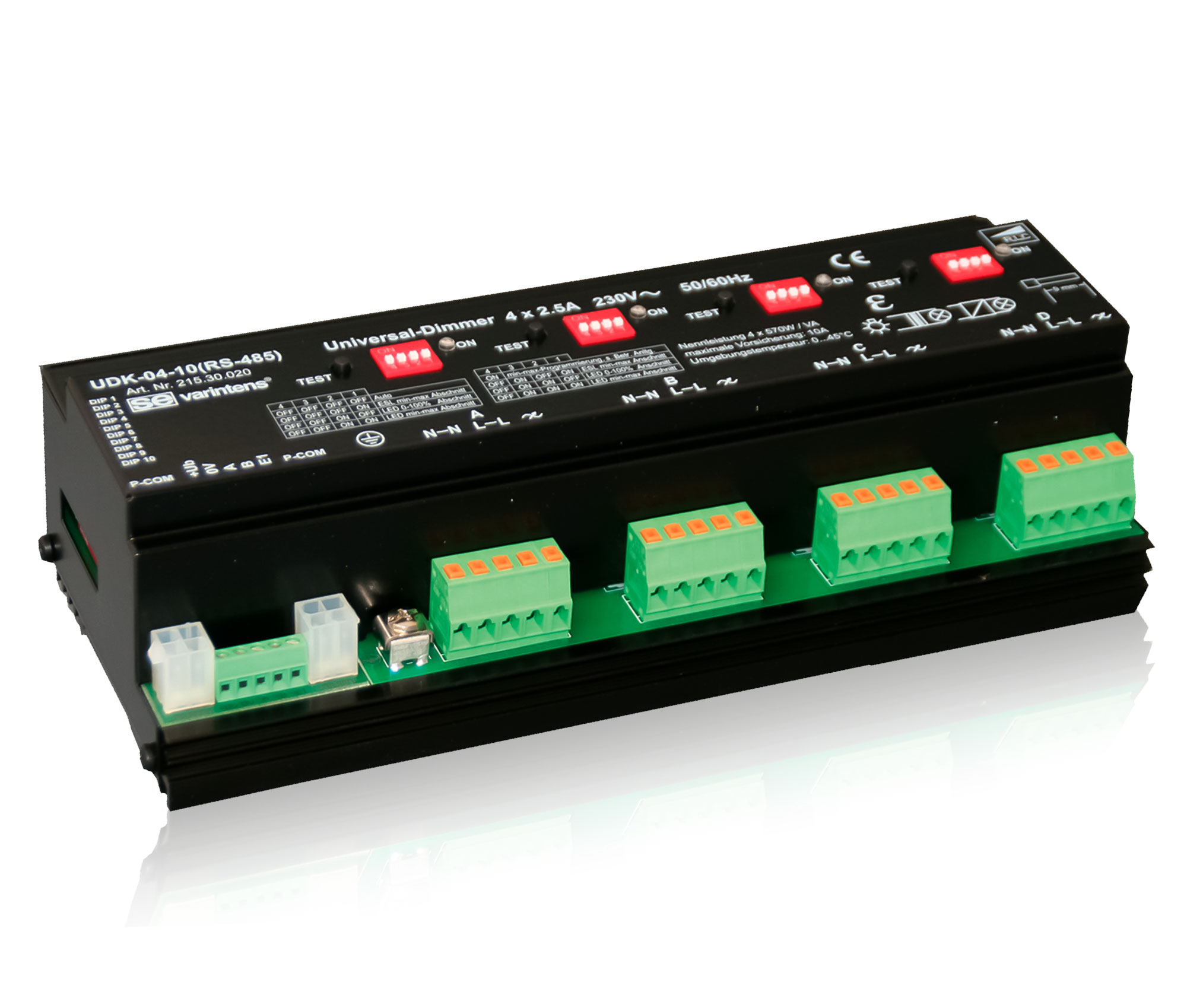

varintens Universal-Dimmer UDK-04-10 (RS-485)
Der 4-fach-Universal-Dimmer ist für alle gängigen dimmbaren Leuchtmittelarten geeignet. Es stehen 4 getrennte Dimmer-Eingänge und -Ausgänge zur Verfügung. Die Regelkreise erkennen automatisch die angeschlossene Last und schalten dementsprechend automatisch von Abschnitt- auf Anschnitt-Technologie.
Kurzer Überblick
- Universal-Dimmer
- 4x 570W/VA 2,5A
- DMX-Schnittstelle
- adaptolux-/ISYGLT-BUS
- Integrierte Testfunktion
- aus der Schweiz
Der UDK-04-10 (RS-485) ist ein robuster Dimmer in Phasenanschnitt- und Phasenabschnitt-Technik. Er kann einerseits durch verschiedene Arten angesteuert werden und andererseits auch verschiedenste Lasten regeln:
- Ansteuerung über den DMX-BUS, adaptolux-BUS und RS-485-Standard-Systeme
- Regelung von Glühlampen und Hochvolt-Halogenglühlampen sowie Niedervolt-Halogenlampen mit elektronischem Trafo
- Auch für viele Arten von LED-Retrofit geeignet
Eine automatische oder manuelle Ausschaltfunktion erweitert den Anwendungsbereich. Der UDK hat 4 geregelte (dimmbare) Ausgänge 230V/2,5A mit je einer integrierten Ein-/Ausschaltfunktion.
| Typenbezeichnung | UDK-04-10 (RS-485) |
| Artikelnummer | SE215.30.020 |
| Pro Kanal | |
| Netzspannung | 230 V ±10% |
| Netzfrequenz | 50 Hz (Option 60 Hz) |
| Technik Dimmausgang | Phasenabschnitt / Phasenanschnitt mit Transistoren |
| Maximallast Dimmausgang | 2,5 A (570 VA/W) |
| Minimallast Dimmausgang | 1 W Glühlampe |
| Verlustleistung bei Nennlast | 4,7 W |
| Verlustleistung Standby | 0,4 W |
| Kühlung | natürliche Umluft |
| Leerlaufspannung | < 35 Vrms |
| Kurzschlussschutz | Elektronische Schnellabschaltung |
| Überlastschutz | Temperaturüberwachung (Ansprechwert 85°C) |
| Einschaltverzögerung | ca. 2 s (Netzeinschalten) |
| Taster am Modul | Ein / heller / dunkler (für Testzwecke) |
| Betriebs- und Störungsanzeige | 6 LEDs (Power, Run, 4 x Status) |
| Design | Sheet steel with aluminium cooler, mounting on DIN rail 35 mm |
| Dimensions | WxHxD 105x90x49mm (Observe a minimum distance of 10mm to the next dimmer. At full load we recommend a distance of 30mm.) |
| Weight | 460 g |
| Make | varintens |
| Conformity | CE |
| Fabrikat | varintens |
| Konformität | CE |
Zubehör
- DGL-01U - Dynamische Grundlast für LED-Lampen
