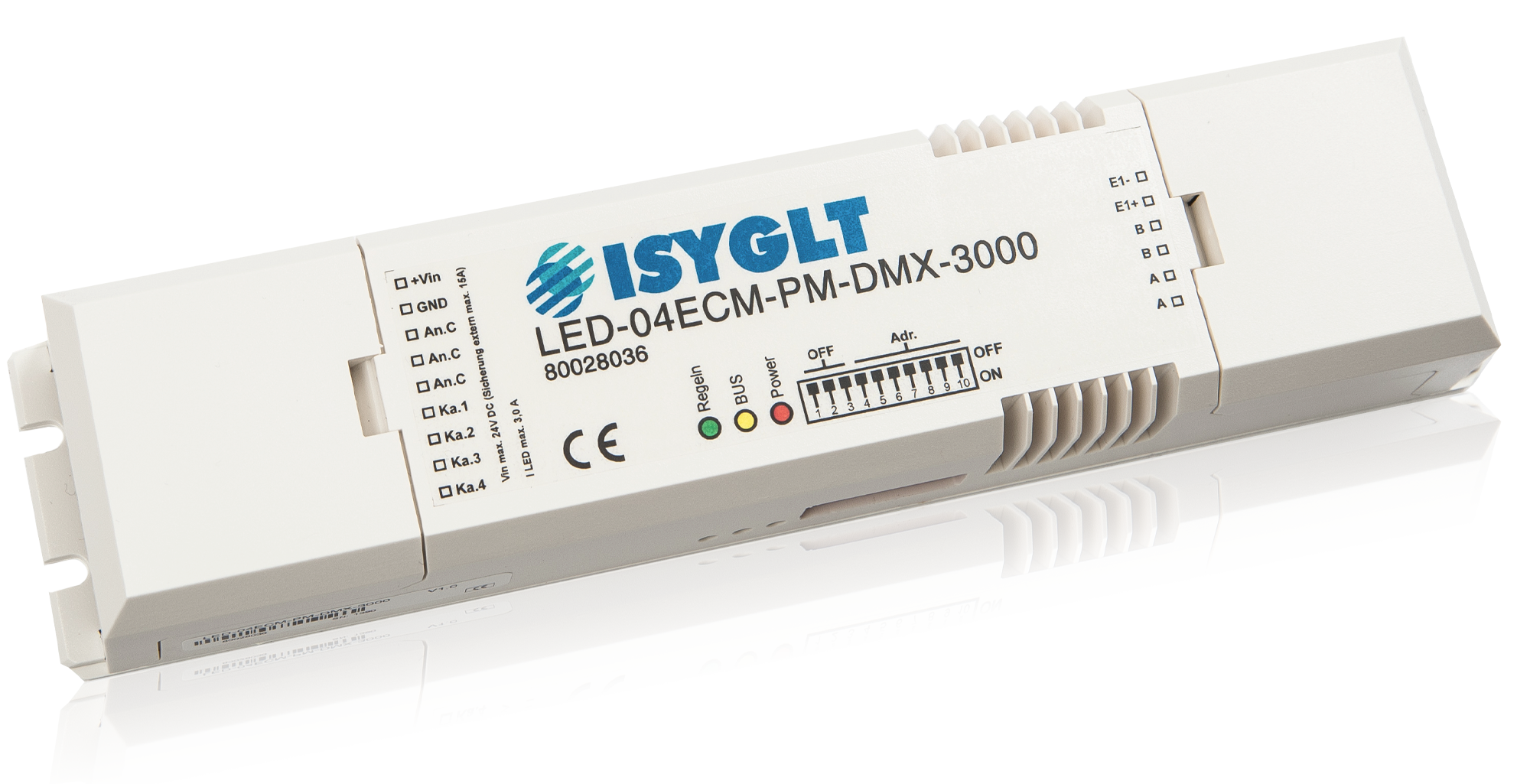

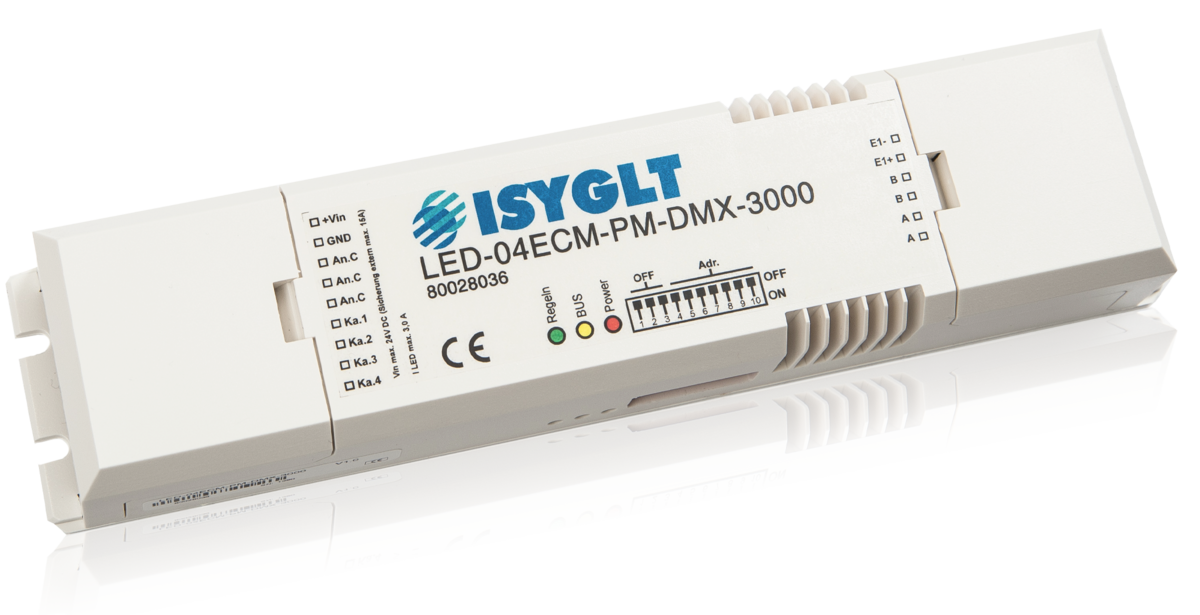

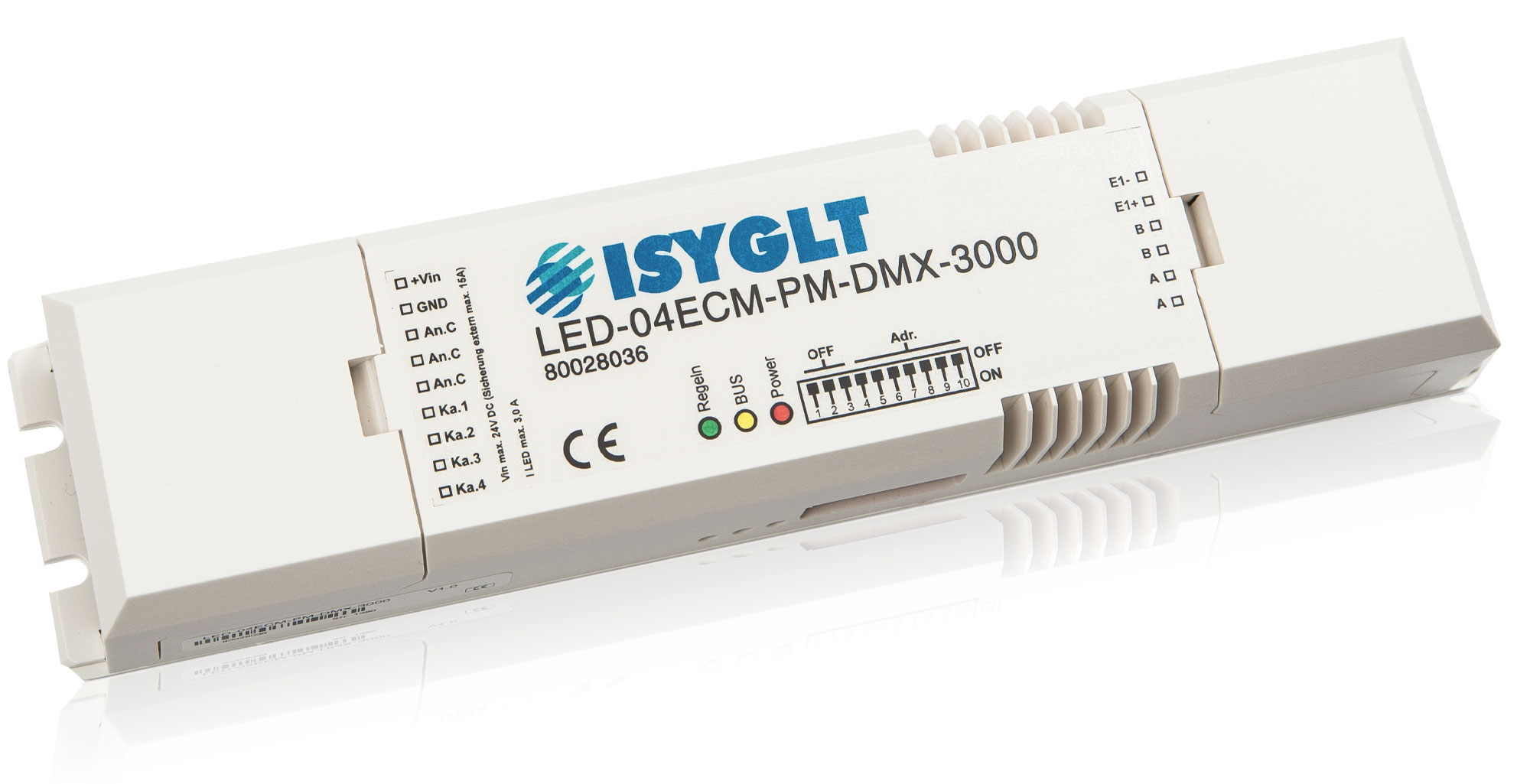

LED-Dimmer LED-04ECM-PM-DMX-3000
LED-Dimmer mit 4 unabhängigen Konstantspannungs-Ausgängen, CV (constant voltage) mit je maximal 3000mA. Dimmung 0-100% hochauflösend, monochrom farbig oder auch circadian/HCL (Human Centric Lighting WW/KW).
Kurzer Überblick
- 4 Dimmkanäle max. 3000mA
- Dimmung 0-100%
- Protokoll ISYGLT oder DMX512
- einstellbare Dimmfrequenz
Der LED-Dimmer wurde zur Ansteuerung von 4 LED-Leuchten mit Festspannungsanschluss (in den LEDs integrierte Stromregelung) wie z.B. bei LED-Stripes entwickelt. Damit ist es möglich, bei einer Dimmauflösung von 16 Bit (interne Auflösung bei ISYGLT-Betrieb), die Leuchtdioden in der Helligkeit zwischen 0 und 100% absolut flackerfrei zu steuern.
Der LED-Dimmer kann durch Parametrierung pro Kanal von Geschwindigkeitsberechnung auf absolute Zeitberechnung gesetzt werden. Hiermit sind alle erdenklichen Steuerungsaufgaben, vom einzelnen Lichtdimmen bis hin zur Verwendung für aufwändige Licht- und Farbszenarien, einfach realisierbar.
Der LED-Dimmer kann wahlweise am ISYGLT-BUS oder DMX512-BUS betrieben werden.
Der im DMX übliche GND-Anschluss auf PIN 1 wird nicht benötigt und demzufolge auch nicht angeschlossen.
Folgende Funktionen können durch den LED-Dimmer selbständig ausgeführt werden:
- Berechnung der Anstiegszeiten von 0,5 Sekunden bis 12 Stunden
- Farbtreues Dimmen unter Angabe der Farbe über den gesamten Helligkeitsbereich
- Farbtemperatursteuerung (Farbmischung) für 2 Bereiche mit jeweils 1x kaltweiß und 1x warmweiß
- Selbständiges Fahren von momentanen IST-Werten zu vorgegebenen SOLL-Werten mit einer vorgegebenen Geschwindigkeit (optional in vorgegebener Zeit)
- Rückmeldung "Sollwert erreicht" nach der Durchführung von Zeitfunktionen
- Stop-Funktion während der Durchführung von Zeitfunktionen
- OVERSAMPLING-Fehlerkorrektur: Mit dem sogenannten "OVERSAMPLING" korrigiert das Modul selbständig die durch die Zyklenzeiten des BUS-Systems verursachten Sprünge der Dimmwerte. Dazu werden die Dimmwerte zwischen den BUS-Zyklen durch Linearisierung in die Auflösung von 16 Bit zurücktransformiert. Dadurch wird z.B. ein Flackern bei der Ansteuerung von Dimmern vermieden. Bei der Programmierung wird das OVERSAMPLING als SOFT-Funktion bezeichnet.
- Durchführung von Blinkfunktionen
- Anpassung an verschiedene LED-Module
- Berechnung von definierten und definierbaren Kurven
- Berechnung der Min- und Max-Einstellungen pro Kanal zur Nutzung der vollen 16-Bit-Breite
- Komplexe Notbetriebsfunktion
Elektrotechnische Daten
Betriebsspannung | 10V, 12V oder 24V für die Versorgung der LEDs je nach Type! |
Havarie-Eingang | 10-24V DC |
Absicherung | max. 16A bei Umax 24V DC |
Stromaufnahme | max. 3025mA pro LED-Kreis |
Ausgang |
4 Kreise mit je maximal 24V / 3,0 A / max. 72W pro Kanal NPN schaltend (- Regelung) Vorsicherung max. 16A, externes Netzteil nötig |
Verlustleistung | ca. 0,1W Standby |
BUS-Ansteuerung | ISYGLT / DMX512 |
Leitungslänge Speisung zu LED-Dimmer |
max. 20m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
Leitungslänge LED-Dimmer bis zur letzten LED |
max. 50m (zur Querschnittsberechnung der Leitung max. zulässigen Spannungsabfall beachten) |
Dimmauflösung | 16 Bit |
Subnet (RS-485) | max. 5,6V Begrenzung durch Z-Dioden |
Anschluss | Schraubklemmen 1,5mm² |
Betriebstemperatur | -10...+45°C |
Lagertemperatur | -25...+70°C |
Luftfeuchte | 0...85 % r.F. nicht kondensierend |
Schutzart | IP 10 |
Bauform, Abmessungen, Gewicht
Bauform | Kunststoffgehäuse für Leuchteneinbau bzw. Deckeneinwurf |
Abmessungen | LxBxH 232x54x34mm |
Gewicht | 210g |
Bestelldaten und Konformität
Typenbezeichnung | LED-04ECM-PM-DMX-3000 |
Artikelnummer | 80028036 |
Fabrikat | ISYGLT |
Konformität | CE |
LV-Texte
Gebrauchsanweisungen
Technische Zeichnungen
DIP-Schalter ISYGLT-BUS-Betrieb
Schalter | Funktion | Beschreibung |
---|---|---|
DIP 1 | Protokoll 1 | OFF |
DIP 2 | Protokoll 2 | OFF |
DIP 3 | Reserve | OFF |
DIP 4 | Adressbit 7 | Moduladresse (höchstes Bit) |
DIP 5 | Adressbit 6 | Moduladresse |
DIP 6 | Adressbit 5 | Moduladresse |
DIP 7 | Adressbit 4 | Moduladresse |
DIP 8 | Adressbit 3 | Moduladresse |
DIP 9 | Adressbit 2 | Moduladresse |
DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
DIP-Schalter DMX512-Betrieb
DMX-Betrieb mit Verzögerung (Oversampling der 8-Bit- auf 16-Bit-Werte)
Default 50ms, per Parametrierung einstellbar von 10ms bis 1s, sowie "Soft"
Schalter | Funktion | Beschreibung |
---|---|---|
DIP 1 | Protokoll 1 | OFF |
DIP 2 | Protokoll 2 | ON |
DIP 3 | Reserve | OFF |
DIP 4 | Adressbit 7 | Moduladresse (höchstes Bit) |
DIP 5 | Adressbit 6 | Moduladresse |
DIP 6 | Adressbit 5 | Moduladresse |
DIP 7 | Adressbit 4 | Moduladresse |
DIP 8 | Adressbit 3 | Moduladresse |
DIP 9 | Adressbit 2 | Moduladresse |
DIP 10 | Adressbit 1 | Moduladresse (niedrigstes Bit) |
Mit den DIP-Schaltern 4 bis 10 wird die DMX-Adresse festgelegt. Die eingestellte Adresse, multipliziert mit 4 und addiert mit 1, entspricht der ersten von 4 aufeinander folgenden DMX-Adressen:
- Adresse 0, 0000000 = DMX 1, 2, 3 und 4
- Adresse 1, 0000001 = DMX 5, 6, 7 und 8
- Adresse 127, 1111111 = DMX 509, 510, 511 und 512
Funktionsanzeigen (LEDs am Modul)
Fall 1 - ohne Temperatursensor (Parametereinstellung)
LED | Bezeichnung | Zustand | Bedeutung |
---|---|---|---|
rot | POWER | Aus | keine Betriebsspannung |
Ein | Betriebsspannung, kein Fehler | ||
Blinken | Signalisierung Parameterfehler | ||
gelb | BUS | Aus | Fehler BUS-Verdrahtung |
Ein | Fehler BUS-Kommunikation (Adresse nicht erkannt) | ||
Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
grün | Regeln | Blinken | signalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist) |
Fall 2 - mit Temperatursensor (Parametereinstellung)
LED | Bezeichnung | Zustand | Bedeutung |
---|---|---|---|
rot | POWER | Aus | Übertemperatur und Abschaltung des LED-Dimmers |
Ein | Sensor ok und Temperatur ok | ||
normales Blinken | kein Sensor angeschlossen | ||
langsames Blinken | Übertemperatur, LED-Dimmer regelt zurück | ||
schnelles Blinken | Übertemperatur, kurz vor Abschaltung | ||
gelb | BUS | Aus | Fehler BUS-Verdrahtung |
Ein | Fehler BUS-Kommunikation (Adresse nicht erkannt) | ||
Blinken | störungsfreie Datenübertragung über die BUS-Leitung | ||
grün | Regeln | Blinken | signalisiert die Regelung der Ausgänge (LED blinkt, bis der gewünschte Endwert erreicht ist) |
Software
Parametrierung mit ProgrammDesigner
Im ISYGLT ProgrammDesigner bestehen vielfältige Parametriermöglichkeiten:
Betriebsarten:
- 4 Einzelkanäle
- RGB + 1 Einzelkanal, Rot, Grün, Blau sowie ein unabhängiger Einzelkanal
- RGBW, Rot, Grün, Blau und Weiß
- Farbtemperatursteuerung (Tageslichtnachbildung)
- Online-Funktionsumschaltung über Sonderzeitkonstante an Kanal 2
Einstellung diverser Dimmkurven
Minimal- und Maximalwerte
Anschlussbelegung
Klemmen LED-Seite
+Vin | Spannungseingang + für LED-Versorgung |
GND | Spannungseingang - für LED-Versorgung |
An.C | Gemeinsame Anode (+) der Power-LED |
An.C | Gemeinsame Anode (+) der Power-LED |
An.C | Gemeinsame Anode (+) der Power-LED |
Ka.1 | Kathode (-) für Power-LED Kanal 1 |
Ka.2 | Kathode (-) für Power-LED Kanal 2 |
Ka.3 | Kathode (-) für Power-LED Kanal 3 |
Ka.4 | Kathode (-) für Power-LED Kanal 4 |
Klemmen BUS-Seite
A | Subnet (BUS A, RS-485) |
A | Subnet (BUS A, RS-485) |
B | Subnet (BUS B, RS-485) |
B | Subnet (BUS B, RS-485) |
E1- | Eingang für Havariebetrieb - |
E1+ | Eingang für Havariebetrieb + |
Varianten
LED-04ECM-DMX-200 Art.-Nr. 80028346, 4-Kanal-LED-Dimmer für Power-LED (200mA) mit farbechter Dimmung und Farbtemperatursteuerung |
LED-04ECM-DMX-350 Art.-Nr. 80028042, 4-Kanal-LED-Dimmer für Power-LED (350mA) mit farbechter Dimmung und Farbtemperatursteuerung |
LED-04ECM-DMX-500 Art.-Nr. 80028049, 4-Kanal-LED-Dimmer für Power-LED (500mA) mit farbechter Dimmung und Farbtemperatursteuerung |
LED-04ECM-DMX-700 Art.-Nr. 80028047, 4-Kanal-LED-Dimmer für Power-LED (700mA) mit farbechter Dimmung und Farbtemperatursteuerung |
LED-03EC-DMX-350-V2 Art.-Nr. 80028051, 3-Kanal-LED-Dimmer für Power-LED (350mA) mit farbechter Dimmung, mit Gehäuse, für sehr geräuschsensible Anwendungen |
LED-02E-DMX16-700-V2 Art.-Nr. 80028380, 2-Kanal-LED-Dimmer für Power-LED (700mA), mit Gehäuse, für sehr geräuschsensible Anwendungen, 2. Protokoll DMX512-16Bit |
LED-03EC-DMX-700-V2 Art.-Nr. 80028070, 3-Kanal-LED-Dimmer für Power-LED (700mA) mit farbechter Dimmung, mit Gehäuse, für sehr geräuschsensible Anwendungen |
LED-02E-DMX-1000 Art.-Nr. 80100316, 2-Kanal-LED-Dimmer für Power-LED (1000mA), mit Gehäuse |
LED-04B-ANA-DMX Art.-Nr. 80028304, 4-Kanal-nonPWM-Analog-LED-Dimmer für Power-LED (250mA-1550mA), im REG-Gehäuse |
Zubehör
NT-LED-12V-15A Art.-Nr. 80100603, Netzteil für LED-Anwendungen |
NT-LED-48V-5A Art.-Nr. 80100608, Netzteil für LED-Anwendungen |
NT-LED-48V-5,4A Art.-Nr. 80100609, Netzteil für LED-Anwendungen |
NT-LED-48V-10A Art.-Nr. 80100610, Netzteil für LED-Anwendungen |
NT-LED-48V-20A Art.-Nr. 80100611, Netzteil für LED-Anwendungen |
NT-LED-24V-5A Art.-Nr. 80100617, Netzteil für LED-Anwendungen |
NT-LED-24V-10A Art.-Nr. 80100619, Netzteil für LED-Anwendungen |
NT-LED-24V-20A Art.-Nr. 80100620, Netzteil für LED-Anwendungen |
NT-LED-24V-40A Art.-Nr. 80100641, Netzteil für LED-Anwendungen |
NT24V/40A-3Ph Art.-Nr. 80100640, Netzteil für LED-Anwendungen |
LED-EXT-TS Art.-Nr. 80027049, externer Temperatursensor für LED-Dimmer |
