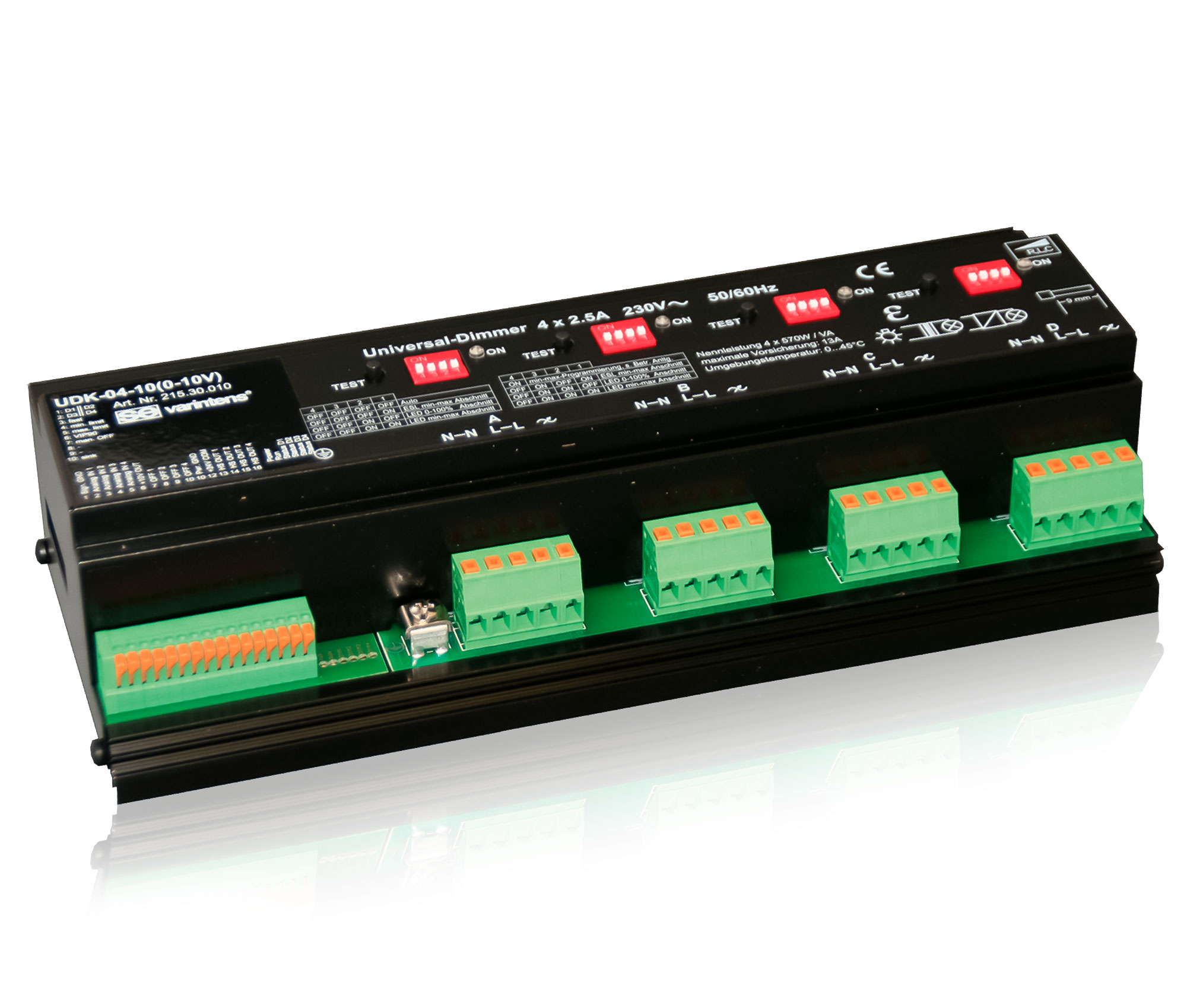

varintens Universal-Dimmer UDK-04-10 (0-10V)

Der 4-fach-Universal-Dimmer ist für alle gängigen dimmbaren Leuchtmittelarten geeignet. Es stehen 4 getrennte Dimmer-Eingänge und -Ausgänge zur Verfügung. Die Regelkreise erkennen automatisch die angeschlossene Last und schalten dementsprechend automatisch von Abschnitt- auf Anschnitt-Technologie.

Kurzer Überblick

  • Universal-Dimmer
  • 4x 570W/VA 2,5A
  • Ansteuerung: 0-10V, 1-10V
  • Integrierte Testfunktion

Der UDK-04-10 (0-10V) ist ein robuster Dimmer in Phasenanschnitt- und Phasenabschnitt-Technik. Er kann einerseits durch verschiedene Arten angesteuert werden und andererseits auch verschiedenste Lasten regeln:

  • Ansteuerung über ein Potentiometer an der internen Spannungsquelle, mit einer externen Spannungsquelle oder auch mit einer Sinkstromquelle
  • Regelung von Glühlampen und Hochvolt-Halogenglühlampen sowie Niedervolt-Halogenlampen mit elektronischem Trafo
  • Auch für viele Arten von LED-Retrofit geeignet

Eine automatische oder manuelle Ausschaltfunktion erweitert den Anwendungsbereich. Der UDK hat 4 geregelte (dimmbare) Ausgänge 230V/2,5A mit je einer integrierten Ein-/Ausschaltfunktion.

    Elektrotechnische Daten

    Pro Kanal
    Netzspannung 230 V ±10%
    Netzfrequenz 50 Hz (Option 60 Hz)
    Technik Dimmausgang Phasenabschnitt / Phasenanschnitt mit Transistoren
    Maximallast Dimmausgang 2,5 A (570 VA/W)
    Minimallast Dimmausgang 1 W Glühlampe
    Verlustleistung bei Nennlast 4,7 W
    Verlustleistung Standby 0,4 W
    Kühlung natürliche Umluft
    Leerlaufspannung < 35 Vrms
    Kurzschlussschutz Elektronische Schnellabschaltung
    Überlastschutz Temperaturüberwachung (Ansprechwert 85°C)
    Einschaltverzögerung ca. 2 s (Netzeinschalten)
    Taster am Modul Ein / heller / dunkler (für Testzwecke)
    Betriebs- und Störungsanzeige 6 LEDs (Power, Run, 4 x Status)

    Bauform, Abmessungen, Gewicht

    Bauform Stahlblech mit Aluminium-Kühler, Montage auf DIN-Hutprofilschienen 35 mm
    Abmessungen BxHxT 234x90x59mm
    (Mindestabstand zum nächsten Dimmer von 10mm beachten. Bei Vollbelastung empfehlen wir 30mm Abstand.)
    Gewicht 850 g

    Bestelldaten und Konformität

    Typenbezeichnung UDK-04-10 (0-10V)
    Artikelnummer SE215.30.010
    Fabrikat varintens
    Konformität CE

    Gebrauchsanweisung / Datenblatt

    Zubehör

    • DGL-01U - Dynamische Grundlast für LED-Lampen

    Anfrage


    UDK-04-10 (0-10V)

    Art.-Nr.: SE215.30.010

    Der 4-fach-Universal-Dimmer ist für alle gängigen dimmbaren Leuchtmittelarten geeignet. Es stehen 4 getrennte Dimmer-Eingänge und -Ausgänge zur Verfügung. Die Regelkreise erkennen automatisch die angeschlossene Last und schalten dementsprechend automatisch von Abschnitt- auf Anschnitt-Technologie.
